1986 Yamaha XT600 CA (XT600SC) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1986 Yamaha XT600 CA (XT600SC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

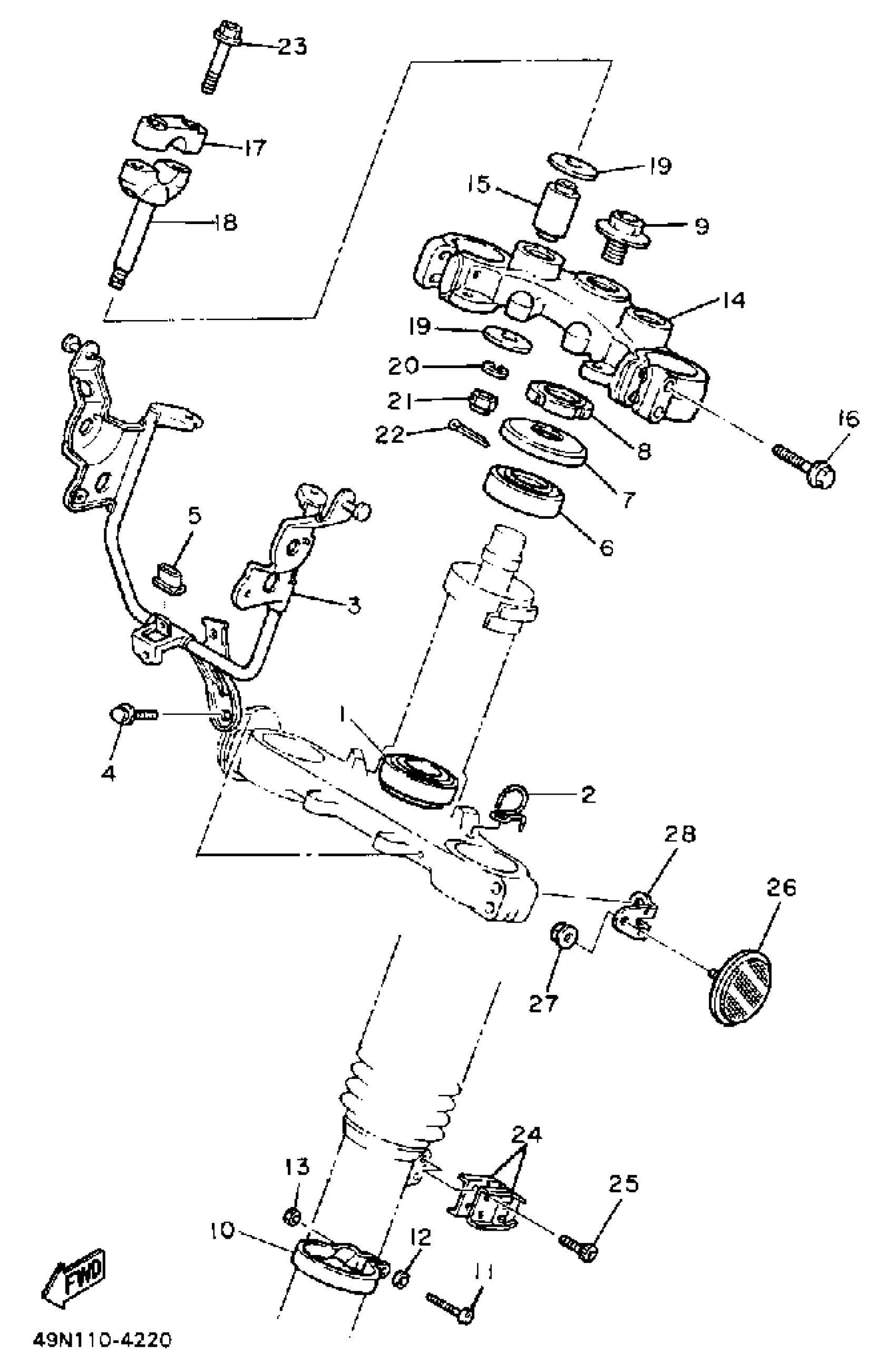

1986 Yamaha XT600 CA (XT600SC) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

1

$60.13

In stock

2

GUIDE, CABLE

36X-2331E-00-00

—
Out of stock

3

STAY, HEADLIGHT

2JX-23174-00-00

1
Out of stock

4

BOLT, FLANGE

95817-06012-00

1

$1.49

In stock

5

DAMPER

30X-23445-00-00

1

$8.77

In stock

6

BRG, TAPERED ROLLER (409)

93332-00001-00

1
Out of stock

7

COVER, BALL RACE 2

1W1-23416-00-00

—

$25.83

In stock

8

NUT

90179-25004-00

1

$20.78

In stock

9

BOLT (2A2)

90105-14102-00

1

$5.14

In stock

10

HOLDER, CABLE 1

34L-23318-01-00

1
Out of stock

11

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

12

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

13

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

14

CROWN, HANDLE

34L-23435-00-98

1
Out of stock

15

HOLDER, DAMPER

3Y6-23434-01-00

1
Out of stock

16

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

17

HOLDER, HANDLE UPPER

1E6-23441-00-00

—

$22.38

In stock

18

HOLDER, HANDLE LOWER

3Y6-23442-00-98

—

$34.82

In stock

19

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

20

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

21

NUT (682)

95380-10700-00

1

$5.78

In stock

22

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

23

BOLT, FLANGE

95817-08035-00

—

$6.68

In stock

24

CLAMP (39E)

90465-14242-00

—

$31.72

In stock

25

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

26

REFLECTOR, FRONT 1

355-85111-01-00

—
Out of stock

27

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

28

BRACKET, REFLECTOR 1

49R-85112-00-00

—

$19.26

In stock
