1986 Yamaha XT600 CA (XT600SC) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1986 Yamaha XT600 CA (XT600SC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

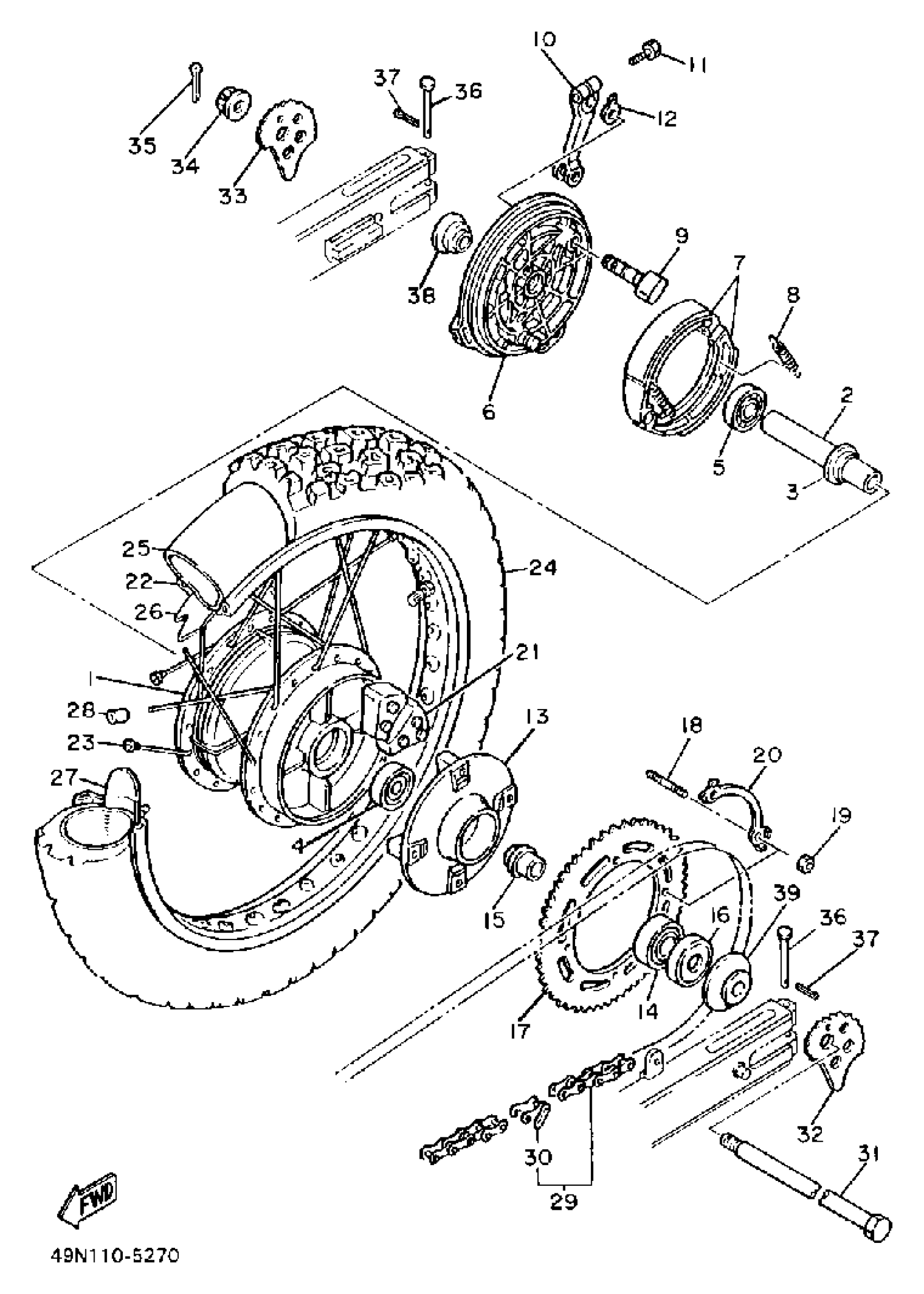

1986 Yamaha XT600 CA (XT600SC) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

5Y1-25311-00-98

1
Out of stock

2

SPACE, BEARING

90560-17306-00

1
Out of stock

3

FLANGE, SPACER

146-25315-00-00

1

$6.38

In stock

4

1

$31.64

In stock

5

1

$31.64

In stock

6

PLATE, BRAKE SHOE

34L-25321-00-98

1
Out of stock

7

BRAKE SHOE KIT

3GW-W253A-00-00

1
Out of stock

8

1

$8.09

In stock

9

CAMSHAFT

5Y1-25151-00-00

1
Out of stock

10

LEVER, CAMSHAFT

34L-25355-00-00

1
Out of stock

11

BOLT, HEXAGON (462)

90101-06291-00

1

$6.68

In stock

12

PLATE

3Y6-2533A-01-00

1

$5.30

In stock

13

CLUTCH, HUB

5Y1-25366-00-98

1
Out of stock

14

BEARING(3BC)

93306-30437-00

1

$55.54

In stock

15

COLLAR, WHEEL

5Y1-25377-00-00

1
Out of stock

16

OIL SEAL(3BC)

93106-30029-00

—

$12.66

In stock

17

SPROCKET, DRIVN 42T

5Y1-25442-20-00

1
Out of stock

18

BOLT, STUD (4G0)

90116-10348-00

—
Out of stock

19

NUT

90170-10011-00

—

$6.29

In stock

20

WASHER

5Y1-25412-00-00

—
Out of stock

21

DAMPER

5Y1-25364-00-00

—

$23.69

In stock

22

RIM (2.50X18)

94425-18421-00

1
Out of stock

23

SPOKE SET, REAR

34L-25304-00-00

1
Out of stock

24

460-18 TW26 (TT)

94146-181N2-00

1
Out of stock

25

TUBE (5A8)

94212-18188-00

—

$32.23

In stock

26

BAND, RIM (2J4)

94340-18086-00

—

$16.00

In stock

27

SPACER, BEAD

2X5-25394-00-00

1
Out of stock

28

BALANCER, WHEEL

3HT-25398-00-00

—

$6.89

In stock

29

CHAIN

9Y581-87103-00

—
Out of stock

30

. JOINT, CHAIN (34L) (DID50HDS)

94680-50011-00

1
Out of stock

31

AXLE, WHEEL

43F-25381-00-00

1
Out of stock

32

PULLER, CHAIN 2

3Y1-25389-00-00

—

$24.14

In stock

33

PULLER, CHAIN 1

3Y1-25388-01-00

—

$22.83

In stock

34

NUT, CASTLE (2H6)

90171-16024-00

—

$21.74

In stock

35

PIN, COTTER

91490-30030-00

—

$7.15

In stock

36

PIN, CLEVIS

91701-05055-00

—
Out of stock

37

PIN, COTTER

91490-16020-00

1

$6.23

In stock

38

COLLAR

90387-175K6-00

1
Out of stock

39

COLLAR, WHEEL

43F-25383-00-00

1
Out of stock
