1986 Yamaha XT600 CA (XT600SC) Handlebar - Cable Diagram

← All diagrams

Find the part on the Handlebar - Cable diagram for your 1986 Yamaha XT600 CA (XT600SC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

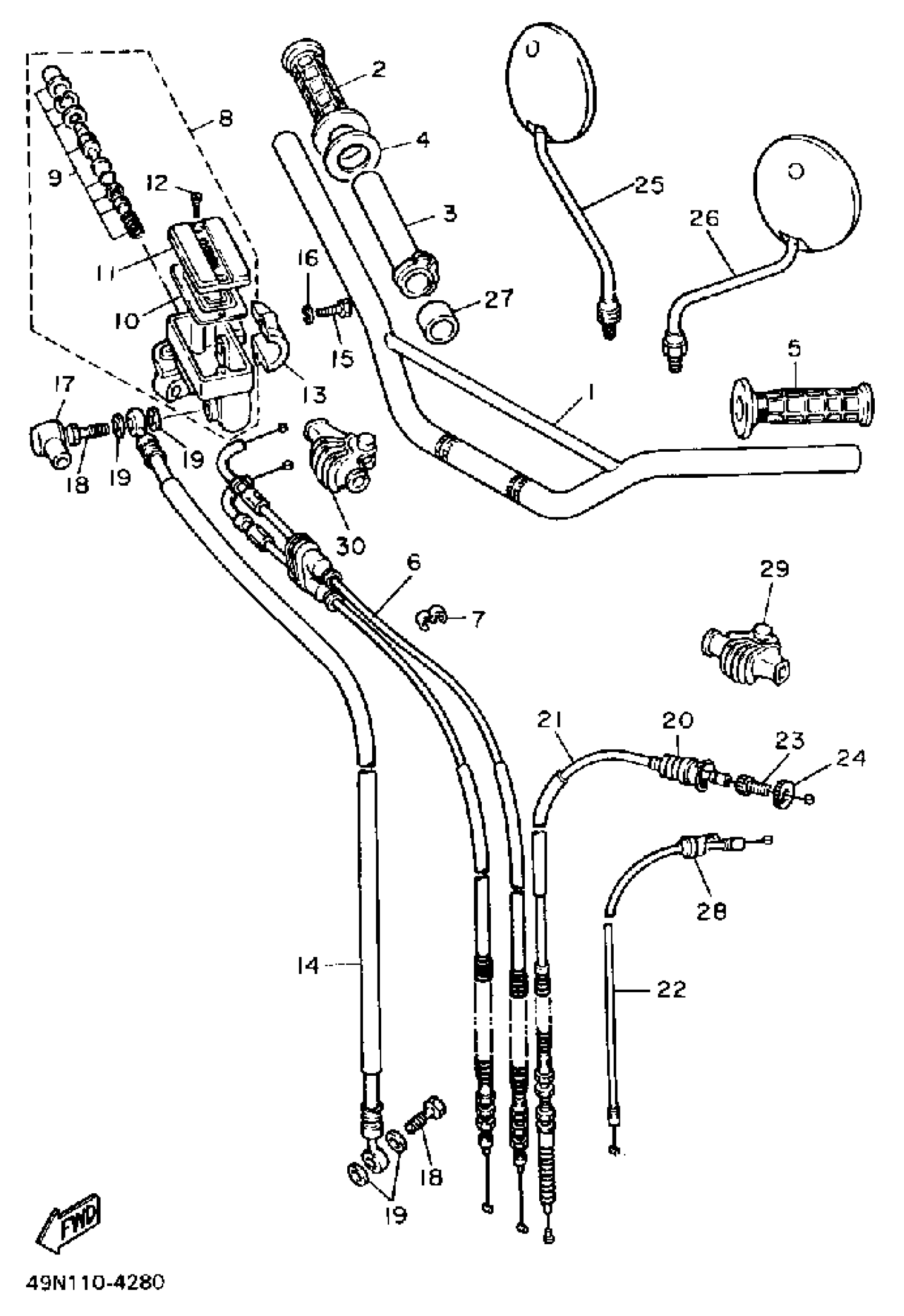

1986 Yamaha XT600 CA (XT600SC) Handlebar - Cable Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

34K-26111-00-00

1
Out of stock

2

GRIP RH

33G-26242-01-00

—
Out of stock

3

TUBE, THROTTLE GUIDE

1RF-26243-00-00

1
Out of stock

4

RING, LEAF

3Y1-26249-00-00

1

$8.54

In stock

5

GRIP

33G-26241-01-00

—
Out of stock

6

THROTTLE CABLE ASSEMBLY

43F-26302-01-00

1
Out of stock

7

CLIP, WIRE 2072639100

90468-15009-00

—
Out of stock

8

MASTER CYLINDER SUB ASSY

3TB-25870-00-00

1

$255.25

In stock

9

CYLINDER KIT, MASTER

23L-W0041-00-00

1

$118.23

In stock

10

DIAPHRAGM, RESERVOIR

4L0-25854-00-00

1

$21.77

In stock

11

CAP, RESERVOIR

4H7-25852-00-00

1

$34.70

In stock

12

SCREW, FLAT

98707-04012-00

1

$1.43

In stock

13

BRACKET, MASTER CYLINDER

4L0-25867-00-00

—

$28.31

In stock

14

HOSE,BRAKE

99999-02494-00

1
Out of stock

15

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

16

WASHER, SPRING

92907-06100-00

—
Out of stock

17

BOOT, MASTER CYLINDER

4L0-25862-01-00

—

$3.03

In stock

18

BOLT, UNION(3GM)

90401-10159-00

—

$8.85

In stock

19

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

20

BOOT, WIRE

1E6-26342-00-00

—

$26.82

In stock

21

WIRE, CLUTCH

55U-26335-01-00

—

$58.78

In stock

22

CABLE, STARTER 1

34L-26331-00-00

1
Out of stock

23

BOLT

90123-08002-00

—

$8.93

In stock

24

NUT

90179-08030-00

—

$3.78

In stock

25

—

$45.60

In stock

26

MIRROR ASSY., 2

5Y1-26290-11-00

—
Out of stock

27

COLLAR(34X)

90387-227H7-00

—

$6.68

In stock

28

BOOT

5Y1-26339-00-00

—
Out of stock

29

COVER, LEVER

1E6-26372-00-00

—

$19.91

In stock

30

COVER, HANDLE LEVER (R.H)

1T5-26372-00-00

—

$17.86

In stock
