1978 Yamaha XT500 (XT500E) Side Cover - Battery BOX Diagram

← All diagrams

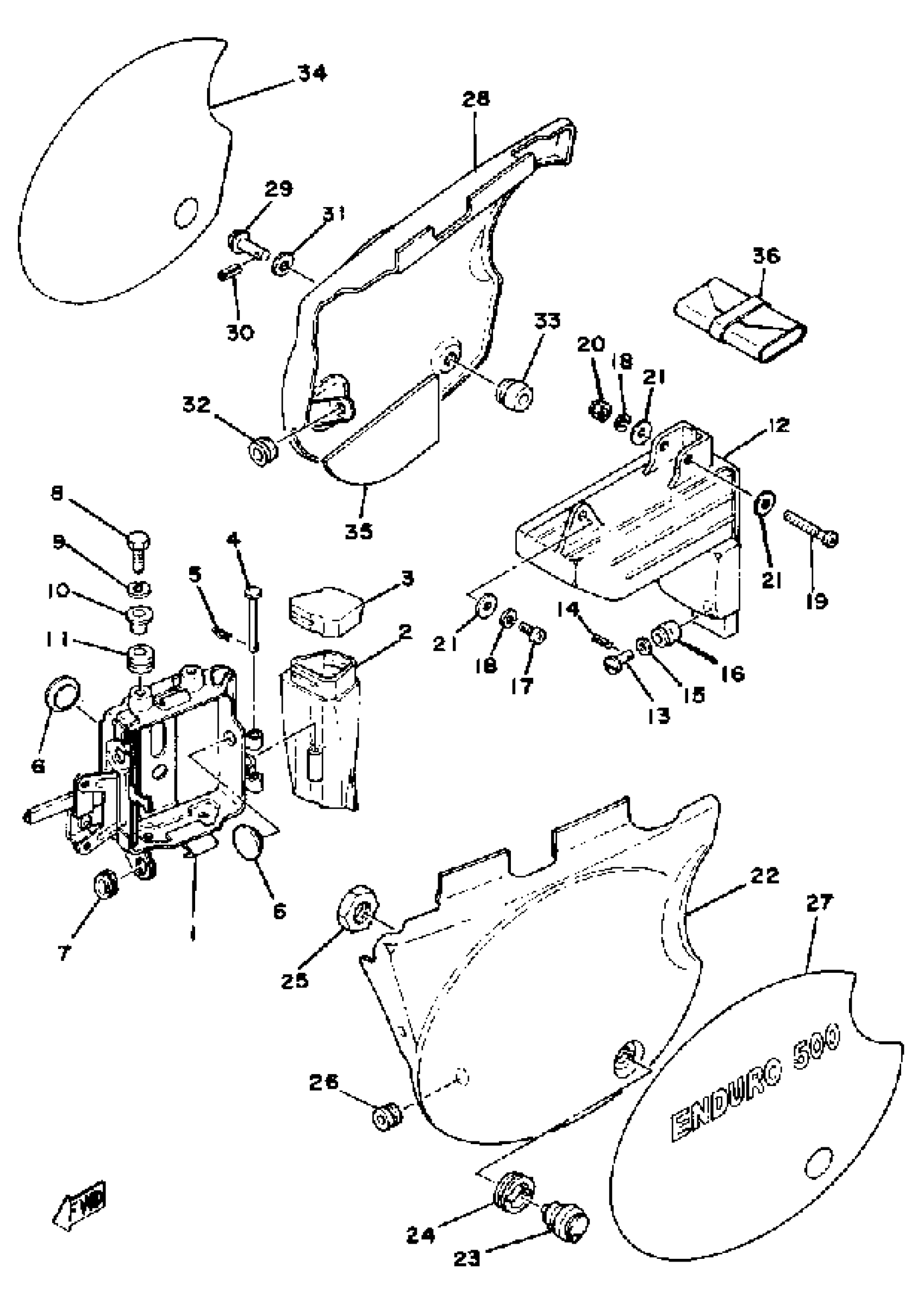

Find the part on the Side Cover - Battery BOX diagram for your 1978 Yamaha XT500 (XT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha XT500 (XT500E) Side Cover - Battery BOX Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BOX, BATT.

2H0-21240-00-00

1
Out of stock

2

BOX

1E6-21245-00-00

1
Out of stock

3

CAP, TOOL BOX

1E6-21399-00-00

1
Out of stock

4

PIN, CLEVIS

91701-05055-00

1
Out of stock

5

CLIP (156-83525-00)

90468-10050-00

1

$2.31

In stock

6

PAD, BATTERY

371-82121-00-00

1

$7.91

In stock

7

GROMMET (583 SIDE COVER)

90480-01176-00

1

$9.15

In stock

8

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

11

GROMMET 839774310000

90480-14023-00

1

$4.74

In stock

12

BOX, TOOL

1T2-21171-00-00

—
Out of stock

13

KNOB, SIDE COVER

583-21714-00-00

1

$7.51

In stock

14

PIN, SPRING (583)

91609-25018-00

1

$5.89

In stock

15

WASHER, PLATE

90201-06095-00

1

$6.31

In stock

16

DAMPER, SIDE COVER

583-21747-00-00

—
Out of stock

17

SCREW, PAN

98507-06014-00

—

$6.18

In stock

18

WASHER, SPRING

92907-06100-00

—
Out of stock

19

SCREW, PAN

98507-06045-00

—

$2.63

In stock

20

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

21

WASHER, PLATE(36Y)

90201-063J2-00

—

$4.45

In stock

22

COVER, SIDE 1 (2H0-21711-00-20)

2H0-21711-01-20

1
Out of stock

23

LOCK ASSY 2

1E6-21708-00-00

—

$53.05

In stock

24

GROMMET (1E6)

90480-24186-00

—

$6.68

In stock

25

NUT, HEXAGON (1E6)

90170-22187-00

—

$9.83

In stock

26

GROMMET (583 SIDE COVER)

90480-01176-00

1

$9.15

In stock

27

EMBLEM 6

(2H0-21786-00-00)

1
Out of stock

28

COVER, SIDE 2

(2H0-21721-00-20)

1
Out of stock

29

KNOB, SIDE COVER

583-21714-00-00

1

$7.51

In stock

30

PIN, SPRING (583)

91609-25018-00

1

$5.89

In stock

31

WASHER, PLATE

90201-06095-00

1

$6.31

In stock

32

DAMPER, SIDE COVER

583-21747-00-00

—
Out of stock

33

GROMMET (583 SIDE COVER)

90480-01176-00

1

$9.15

In stock

34

EMBLEM 7

(2H0-21787-00-00)

1
Out of stock

35

INSULATOR, SIDE CVR (1T1-2174A-01)

1T1-2174A-02-00

1
Out of stock

36

TOOL KIT (1E6-28100-10)

1JN-W2810-00-00

1
Out of stock
