1981 Yamaha XT250H_1981 Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1981 Yamaha XT250H_1981, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

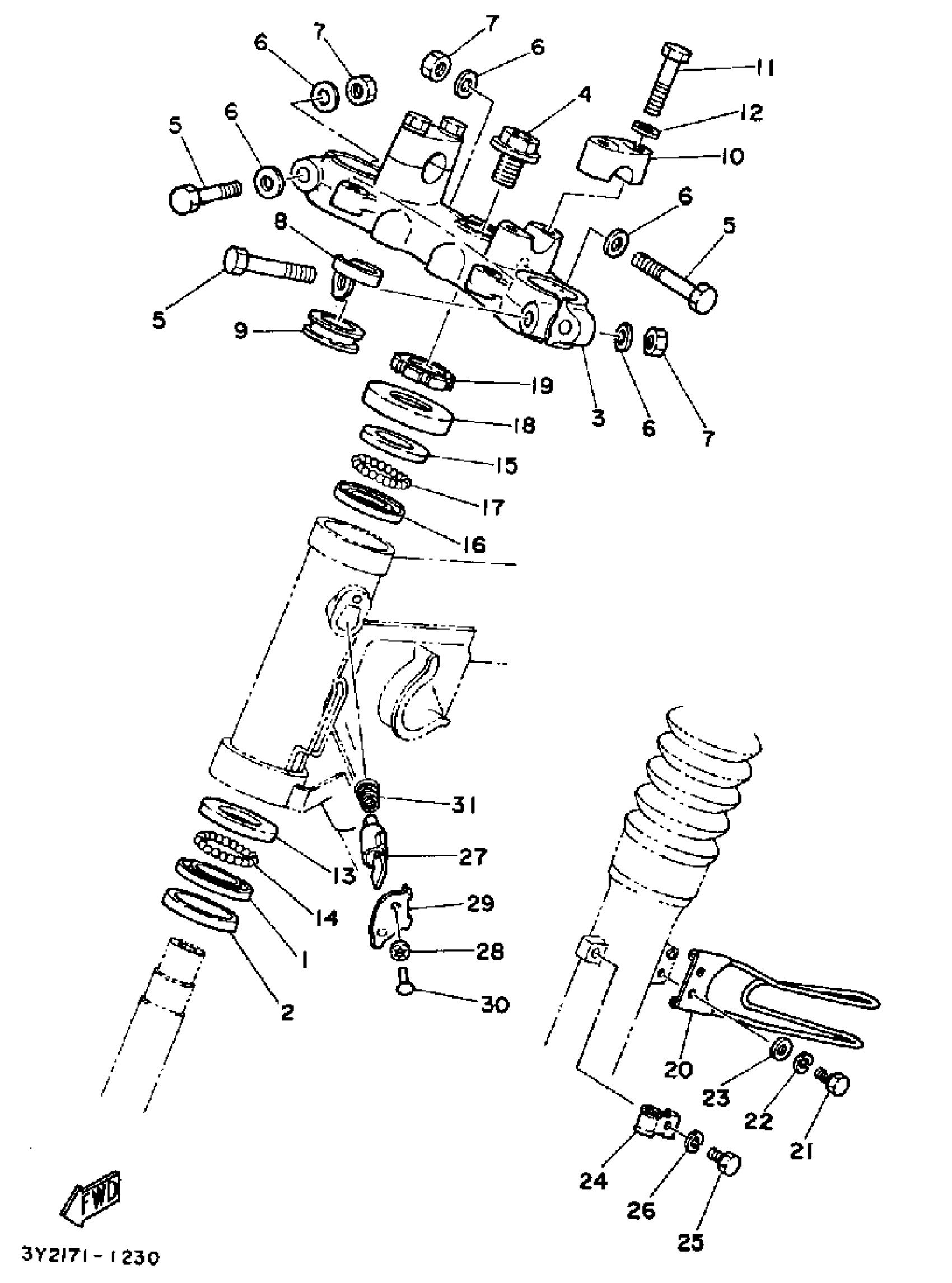

1981 Yamaha XT250H_1981 Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RACE, BALL 1

B6E-23411-00-00

1

$7.02

In stock

2

SEAL, DUST

164-23462-00-00

1

$6.42

In stock

3

CROWN, HANDLE

3Y1-23435-00-98

1
Out of stock

4

BOLT (2A2)

90105-14102-00

1

$5.14

In stock

5

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

6

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

7

NUT(6L2)

95333-08600-00

1

$3.20

In stock

8

HOLDER, CABLE

3Y1-23317-A0-00

1
Out of stock

9

GUIDE, WIRE

1W1-23389-00-00

—

$24.12

In stock

10

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

11

BOLT, DOME HEAD

90106-08032-00

1
Out of stock

12

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

13

RACE, BALL 2

B6E-23412-00-00

1

$9.71

In stock

14

BALL

93501-04011-00

1
Out of stock

15

RACE, BALL 1

BP2-23411-00-00

1

$8.40

In stock

16

RACE, BALL 2

BP2-23412-00-00

—

$5.71

In stock

17

BALL

93503-16003-00

—

$2.14

In stock

18

COVER BALL RACE

10V-23416-01-00

—
Out of stock

19

NUT

90179-25004-00

—

$20.78

In stock

20

HOLDER, CABLE 1

2N6-23318-00-00

1
Out of stock

21

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

22

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

23

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

24

HOLDER, CABLE 2

3Y1-23319-00-00

—

$4.42

In stock

25

BOLT, HEXAGON

97017-06012-00

—

$2.62

In stock

26

WASHER, SPRING

92907-06100-00

—
Out of stock

27

STEERING LOCK ASSY

2A6-23408-00-00

—

$103.38

In stock

28

—

$5.62

In stock

29

CAP, HANDLE LOCK

3DM-23484-00-00

—

$22.35

In stock

30

RIVET 214234830000

90269-04003-00

—

$6.88

In stock

31

SPRING, CONICAL (1E6)

90502-09024-00

—

$5.62

In stock
