1981 Yamaha XT250H Fuel Tank Diagram

← All diagrams

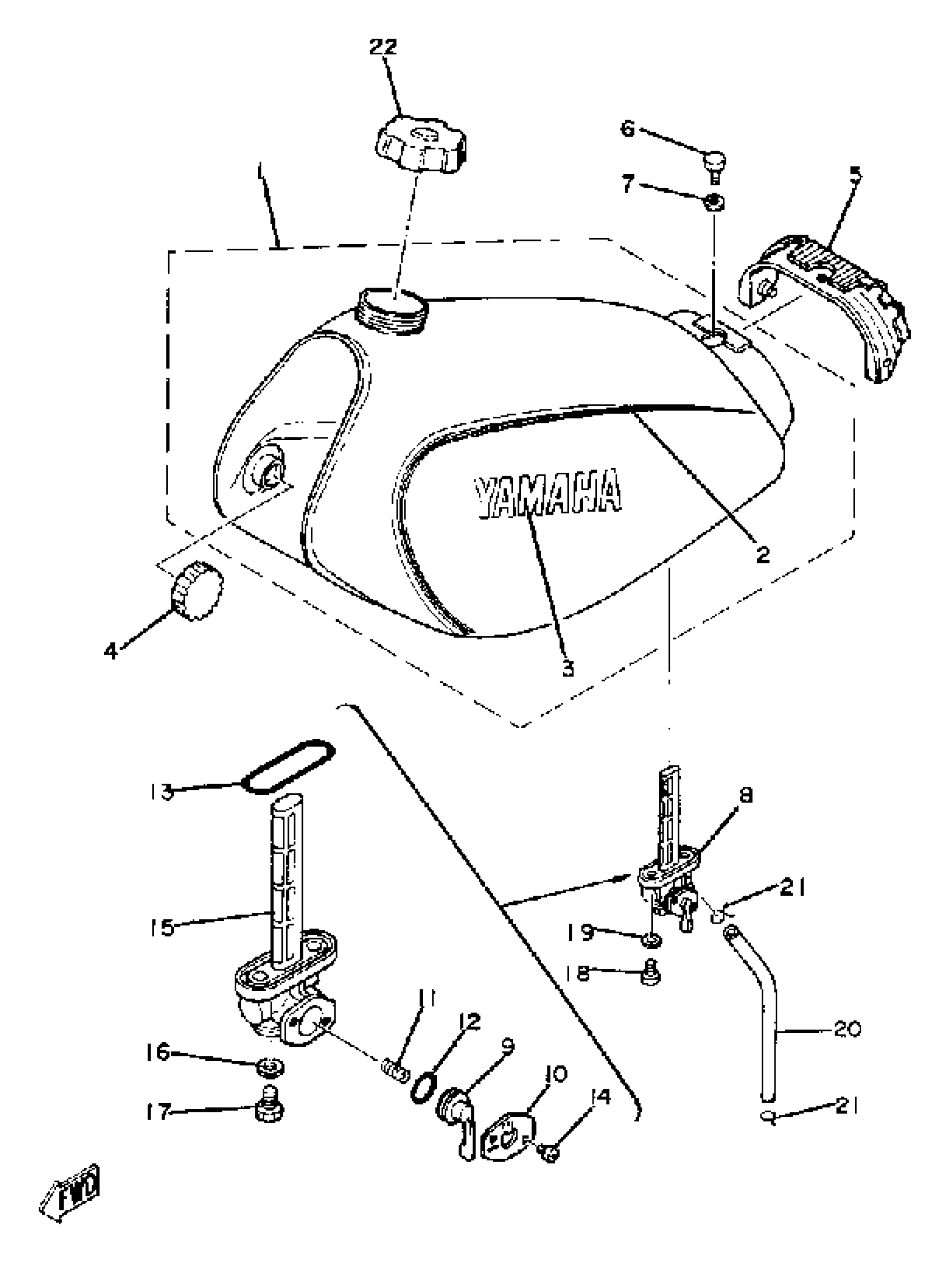

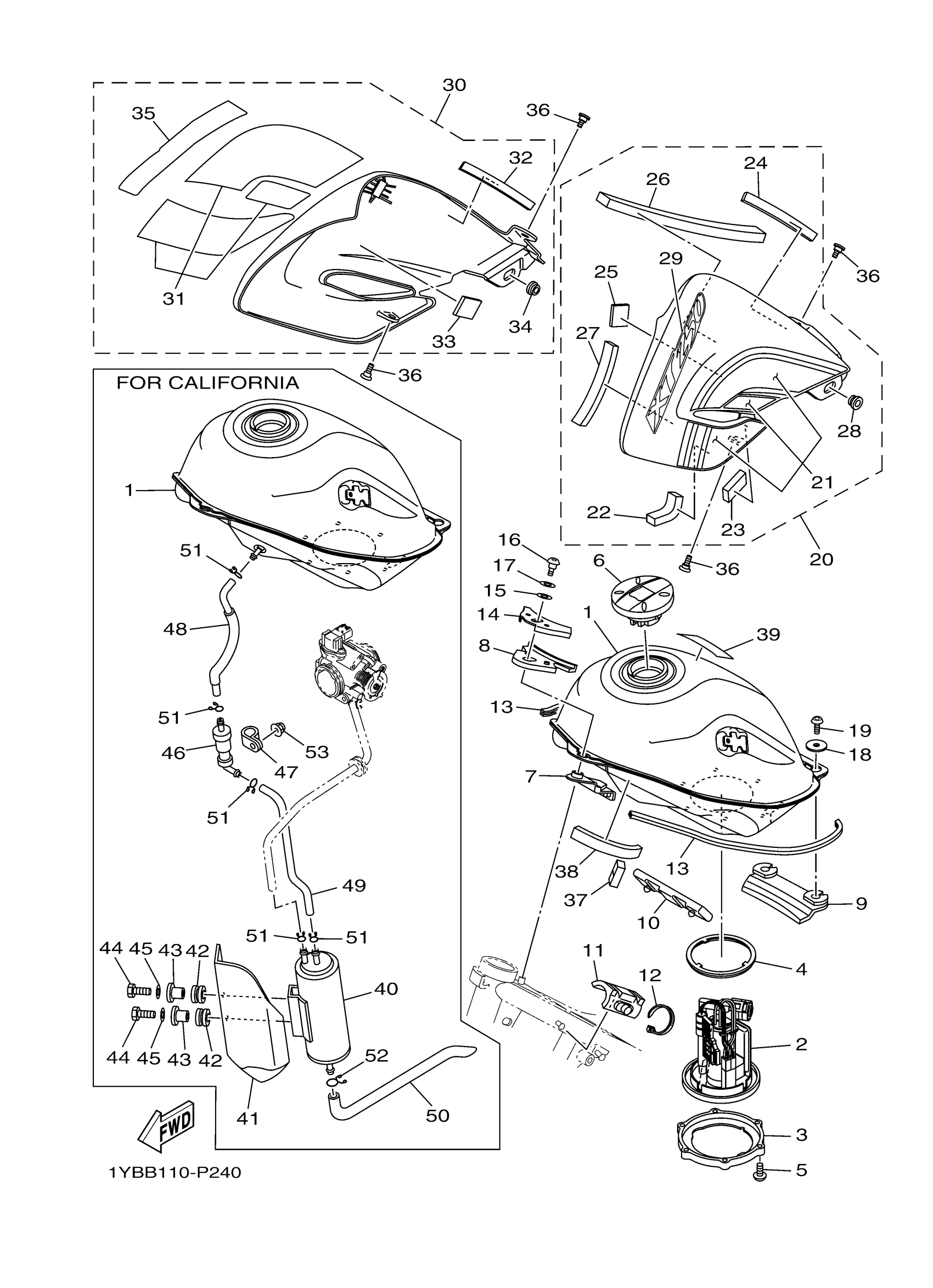

Find the part on the Fuel Tank diagram for your 1981 Yamaha XT250H, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1981 Yamaha XT250H Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK COMP.

3C5-24110-20-P0

1

$494.11

In stock

2

FUEL PUMP COMP.

5XT-13907-14-00

1

$327.88

In stock

3

BRACKET, FUEL PUMP

3D7-24491-00-00

—

$48.06

In stock

4

O-RING

1S4-24486-00-00

1

$40.35

In stock

5

BOLT, BUTTON HEAD

92012-05016-00

1

$6.17

In stock

6

CAP ASSY

5VK-24602-20-00

—

$170.75

In stock

7

DAMPER, LOCATING 1

3C5-24181-10-00

—

$49.57

In stock

8

DAMPER, LOCATING 3

3C5-24183-00-00

—

$8.40

In stock

9

DAMPER, LOCATING 2

3C5-24182-10-00

—

$29.55

In stock

10

DAMPER, LOCATING 5

3C5-24185-10-00

—

$36.35

In stock

11

DAMPER, LOCATING 4

3C5-24184-10-00

—

$22.06

In stock

12

BAND

1UA-82591-00-00

1
Out of stock

13

MOLD, FUEL TANK

3C5-24188-00-00

—

$20.29

In stock

14

WASHER, SPECIAL

3C5-24186-00-00

—

$16.58

In stock

15

WASHER, PLATE (5E3)

90202-10120-00

—

$5.72

In stock

16

BOLT

90109-06265-00

—

$9.97

In stock

17

WASHER, PLATE

90202-10003-00

—

$7.05

In stock

18

WASHER PLATE 248217570000

90201-06074-00

—

$6.29

In stock

19

SCREW(3XV)

90149-06298-00

—
Out of stock

20

SCOOP COMP, AIR 1

3C5-Y217W-BA-00

—
Out of stock

21

GRAPHIC, SCOOP AIR SET 1

3C5-2137C-P0-00

—
Out of stock

22

SEAL, AIR SHROUD 1

3C5-24125-00-00

—

$2.42

In stock

23

SEAL, AIR SHROUD 2

3C5-24126-00-00

—

$1.71

In stock

24

DAMPER, PLATE 1

3C5-2414H-00-00

—

$4.74

In stock

25

DAMPER, PLATE 2

3C5-2414J-00-00

—

$3.80

In stock

26

DAMPER, PLATE 3

3C5-2414K-00-00

—

$5.20

In stock

27

DAMPER, PLATE 4

3C5-2414N-00-00

—
Out of stock

28

GROMMET(4BH)

90480-01559-00

—

$4.80

In stock

29

EMBLEM 1

1YB-24161-30-00

—
Out of stock

30

SCOOP COMP., AIR 2

3C5-Y217X-BA-00

—
Out of stock

31

GRAPHIC, SCOOP AIR SET 2

3C5-2137D-P0-00

—
Out of stock

32

DAMPER, PLATE 1

3C5-2414H-00-00

—

$4.74

In stock

33

DAMPER, PLATE 2

3C5-2414J-00-00

—

$3.80

In stock

34

GROMMET(4BH)

90480-01559-00

—

$4.80

In stock

35

EMBLEM 1

1YB-24161-30-00

—
Out of stock

36

BOLT,HEX. SOCKET BUTTON

90111-05045-00

—

$6.29

In stock

37

DAMPER, PLATE 5

3C5-2414P-00-00

—

$2.95

In stock

38

INSULATOR, FUEL TANK 1

3C5-2416F-00-00

—

$2.42

In stock

39

LABEL, CAUTION

1TP-2118K-A2-00

—

$6.02

In stock
