Find the part on the Exhaust diagram for your 1981 Yamaha XT250H, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

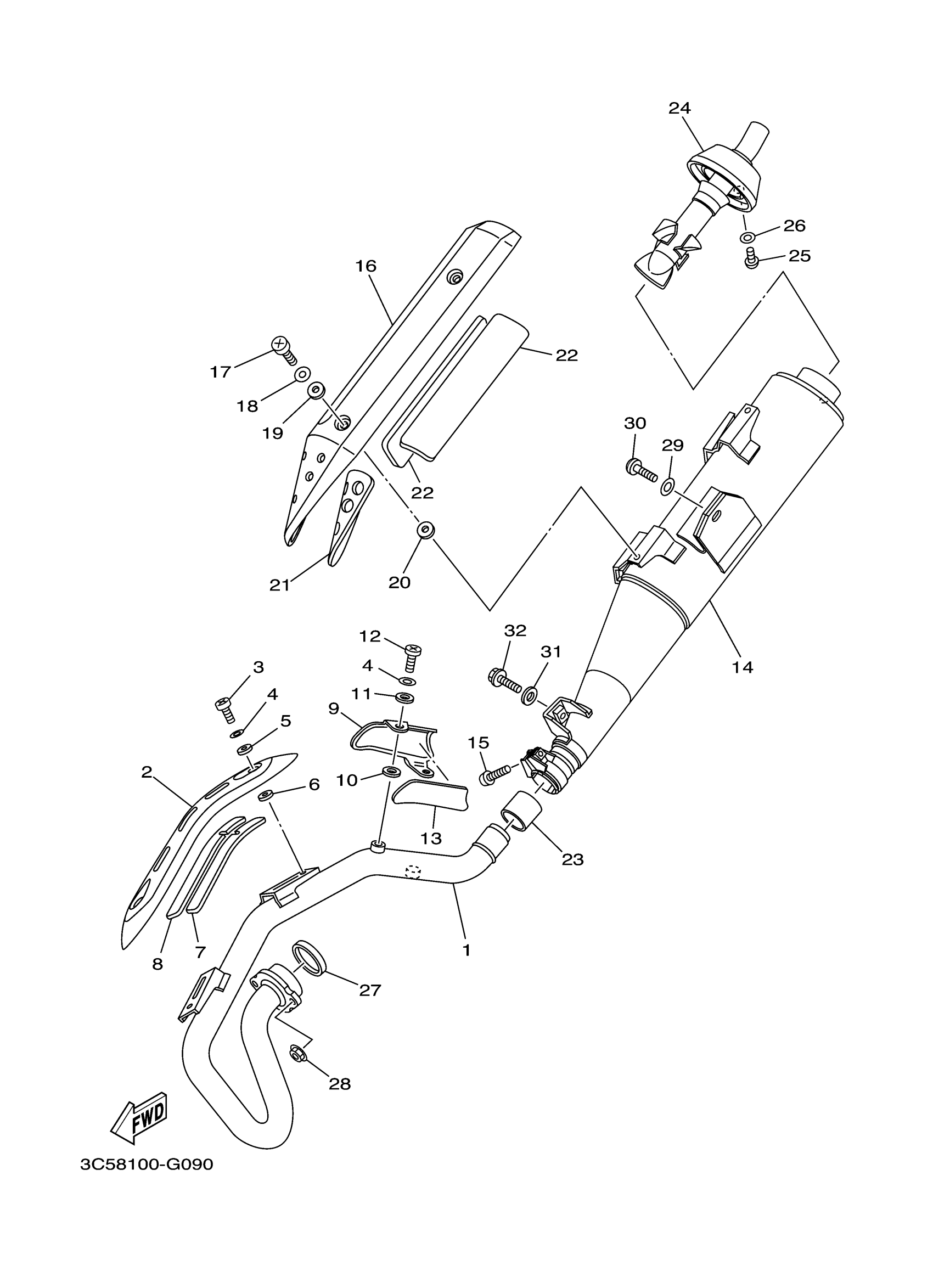

1981 Yamaha XT250H Exhaust Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE, EXHAUST 1

5XT-14611-10-00

1

$270.32

In stock

2

PROTECTOR, EXHAUST PIPE

3C5-14628-00-00

—

$155.45

In stock

3

SCREW, BIND(J45)

98980-06012-00

1

$4.70

In stock

4

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

5

WASHER, PLATE

90201-05015-00

1

$6.29

In stock

6

WASHER, PLATE

90201-05016-00

1

$3.45

In stock

7

PLATE, PROTECTOR

5XT-1465R-00-00

—

$4.26

In stock

8

PLATE, PROTECTOR

5XT-1465T-00-00

—

$4.86

In stock

9

COVER, 3

5XT-1479K-00-00

1

$27.75

In stock

10

WASHER, PLATE

90201-05017-00

—
Out of stock

11

WASHER, PLATE

90201-05015-00

1

$6.29

In stock

12

SCREW, BINDING

90154-06020-00

1
Out of stock

13

PLATE, PROTECTOR 3

5XT-1465U-00-00

1

$5.20

In stock

14

MUFFLER 1

3C5-14711-10-00

—

$426.42

In stock

15

BOLT

90109-085G6-00

1

$1.91

In stock

16

PROTECTOR, MUFFLER 2

3C5-14728-00-00

—

$231.78

In stock

17

SCREW, BIND(J45)

98980-06012-00

1

$4.70

In stock

18

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

19

WASHER, PLATE(3MB)

90202-05187-00

—

$1.32

In stock

20

WASHER, PLATE(3MT)

90202-05188-00

—

$6.18

In stock

21

PROTECTER, MUFFLER 3

5XT-14738-00-00

—

$14.68

In stock

22

PROTECTOR, MUFFLER 4

5XT-14748-00-00

—

$22.71

In stock

23

GASKET, MUFFLER

3YF-14714-00-00

—

$28.95

In stock

24

PIPE, OUTLET

1RH-14752-01-00

—

$121.96

In stock

25

SCREW, PAN

98507-06010-00

—
Out of stock

26

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

27

GASKET, EXHAUST PIPE

3GD-14613-00-00

—

$12.38

In stock

28

NUT, FLANGE

95704-08500-00

—
Out of stock

29

WASHER (853)

90201-08326-00

—

$6.17

In stock

30

BOLT,HEX. SOCKET BUTTON

90111-08020-00

—

$3.71

In stock

31

WASHER, PLATE (8L8)

90201-087A9-00

—

$3.74

In stock

32

BOLT, FLANGE

90105-08074-00

—

$6.37

In stock
