Find the part on the Electrical 2 diagram for your 1981 Yamaha XT250H, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

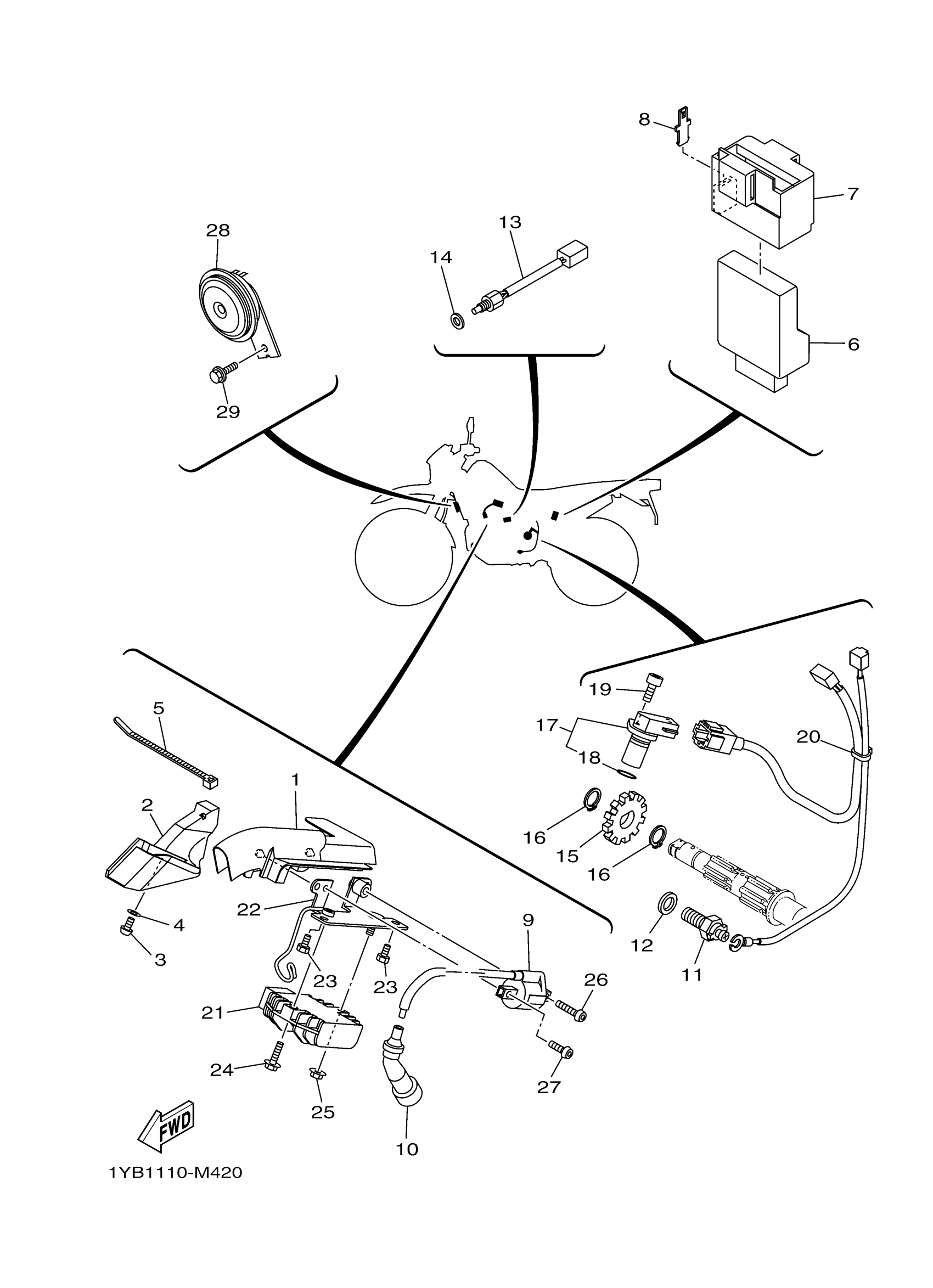

1981 Yamaha XT250H Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER 3

5XT-2117N-00-00

—

$40.88

In stock

2

COVER 4

5XT-2117R-00-00

—

$23.86

In stock

3

SCREW(3XV)

90149-06298-00

1
Out of stock

4

WASHER, PLATE

90201-06020-00

1

$6.28

In stock

5

BAND

1UA-82591-00-00

1
Out of stock

6

ENGINE CONTROL UNIT ASSY

1YB-8591A-00-00

1

$298.35

In stock

7

BAND

5XT-85546-10-00

—

$15.09

In stock

8

STAY, FUSE BOX

5XT-82171-00-00

—

$12.00

In stock

9

IGNITION COIL ASSY

1S4-82310-03-00

—

$43.41

In stock

10

PLUG CAP ASSY

3NS-82370-00-00

1

$31.58

In stock

11

NEUTRAL SWITCH ASSY

4GY-82540-10-00

1
Out of stock

12

GASKET (1KH,1.0T)

90430-10148-00

1

$4.74

In stock

13

THERMO UNIT

5XT-83591-00-00

1

$68.75

In stock

14

GASKET(3AJ)

90430-08204-00

1

$6.36

In stock

15

ROTOR

3C5-8354W-00-00

1

$88.57

In stock

16

CIRCLIP(1EY)

99009-17400-00

—
Out of stock

17

SENSOR, SPEED

1S4-83755-01-00

—

$98.75

In stock

18

O-RING

1S4-81168-00-00

—

$5.62

In stock

19

BOLT (33M)

91312-06014-00

—

$4.74

In stock

20

WIRE, SUB LEAD

3C5-82309-00-00

1

$38.35

In stock

21

RECTIFIER & REGULATOR ASSY

5GT-81960-00-00

—

$224.13

In stock

22

BRACKET, COIL

5XT-21359-10-00

—

$30.63

In stock

23

BOLT

97012-06010-00

—

$0.46

In stock

24

BOLT, FLANGE

95817-06020-00

—

$2.69

In stock

25

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

26

BOLT, BUTTON HEAD

92012-06025-00

—
Out of stock

27

BOLT, BUTTON HEAD

92012-06016-00

—
Out of stock

28

HORN

3C5-83371-00-00

—

$49.02

In stock

29

BOLT, FLANGE

95817-06010-00

—

$3.91

In stock
