1978 Yamaha XS750 (XS750E) Handle - Wire Diagram

← All diagrams

Find the part on the Handle - Wire diagram for your 1978 Yamaha XS750 (XS750E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

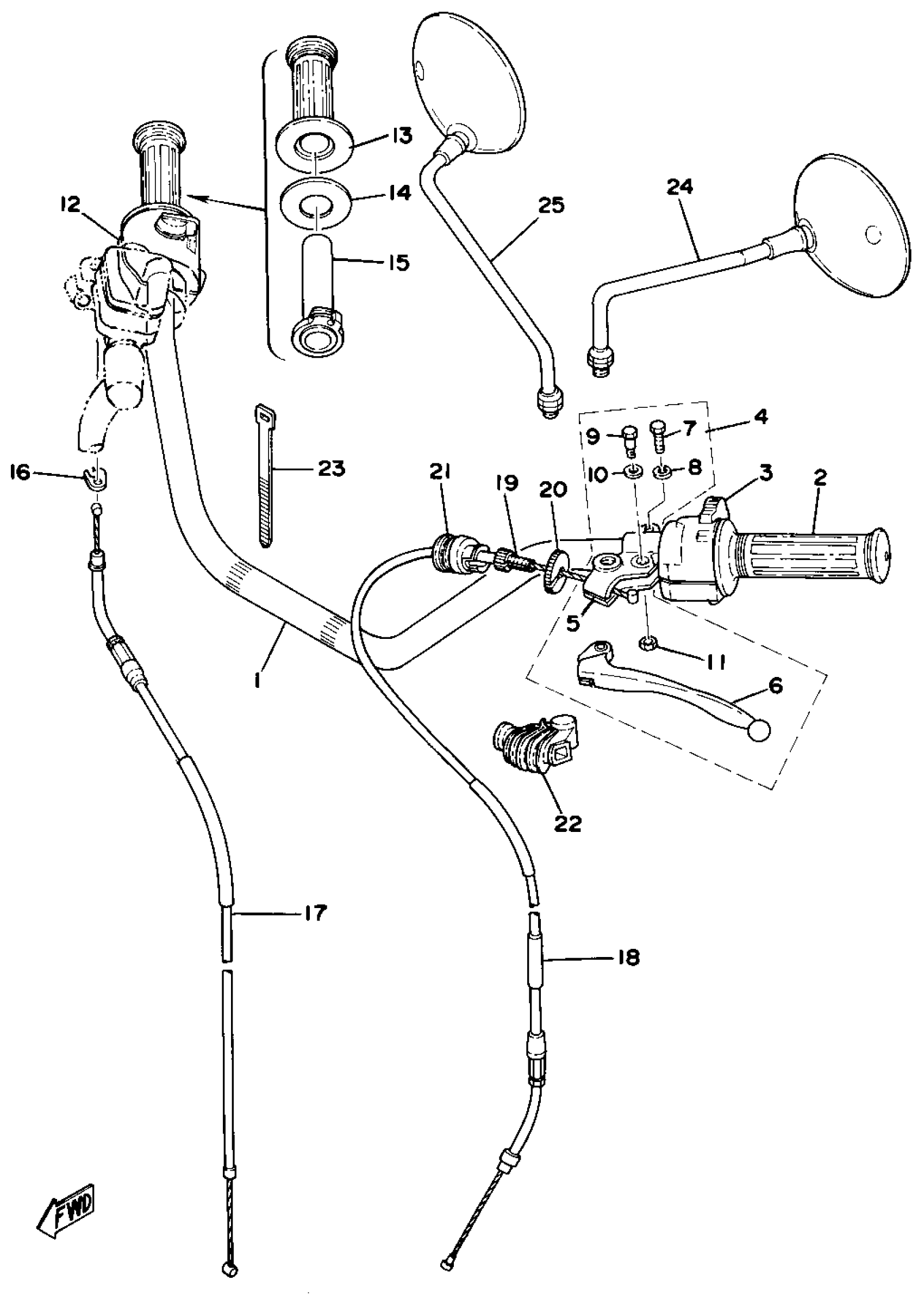

1978 Yamaha XS750 (XS750E) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

4H9-26111-00-00

1
Out of stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 3

2G2-83973-00-98

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1

(1J3-82910-22-00)

1
Out of stock

5

—

$24.57

In stock

6

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

7

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

10

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

11

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

12

SWITCH, HANDLE 3

2G2-83963-00-98

1
Out of stock

13

GRIP (R.H)

1A0-26242-01-00

1
Out of stock

14

WASHER, PLATE(1UU)

90201-261L1-00

1
Out of stock

15

TUBE, THROTTLE GUIDE

584-26243-00-00

1
Out of stock

16

HOLDER,

584-26393-02-00

—

$6.02

In stock

17

CABLE, THROTTLE 1

1T4-26311-01-00

1
Out of stock

18

CABLE, CLUTCH

1T4-26335-00-00

1
Out of stock

19

BOLT

90123-08002-00

—

$8.93

In stock

20

NUT

90179-08030-00

—

$3.78

In stock

21

BOOT, WIRE

1E6-26342-00-00

—

$26.82

In stock

22

COVER, LEVER

1E6-26372-00-00

—

$19.91

In stock

23

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

24

MIRROR ASSEMBLY LH

1J7-26290-12-00

1
Out of stock

25

MIRROR ASSEMBLY RH

1J7-26290-02-00

1
Out of stock
