1982 Yamaha XS400 (XS400J) Electrical 2 Diagram

← All diagrams

Find the part on the Electrical 2 diagram for your 1982 Yamaha XS400 (XS400J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

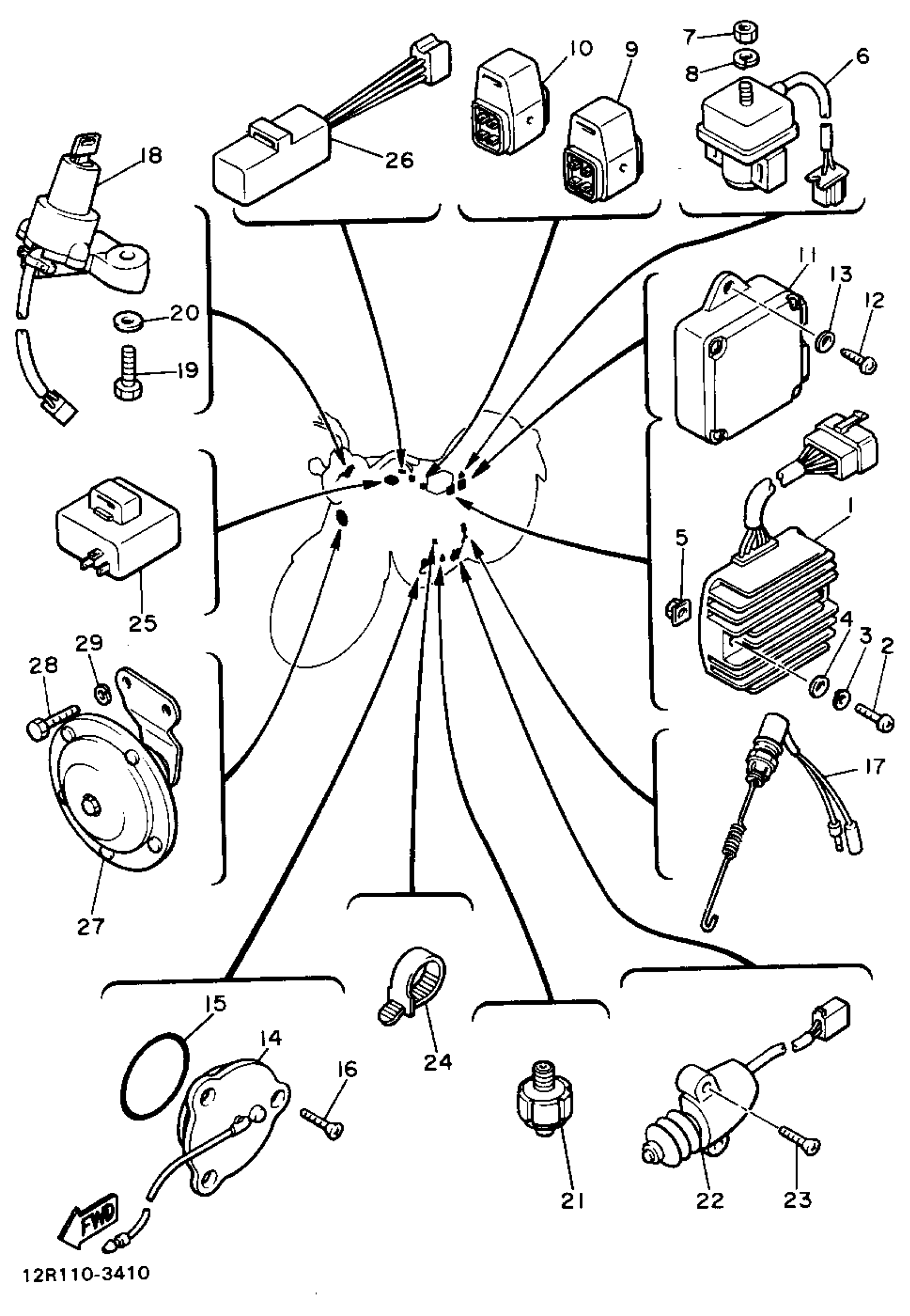

1982 Yamaha XS400 (XS400J) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RECTIFIER & REGULATOR ASSY

3G1-81960-A1-00

1
Out of stock

2

SCREW, PAN HEAD(6E0)

97885-06030-00

1

$4.62

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

WASHER, PLATE (4H7)

90201-061A5-00

1

$5.86

In stock

5

NUT, PLATE

4G0-21736-00-00

1
Out of stock

6

STARTER SWITCH ASSEMBLY

1J7-81940-10-00

1
Out of stock

7

NUT(650)

95380-06700-00

1

$6.17

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

RELAY ASSY

12R-81950-02-00

1
Out of stock

10

RELAY ASSY

4U8-81950-03-00

—
Out of stock

11

IGNITOR UNIT ASSEMBLY 1

12R-82305-10-00

1
Out of stock

12

1

$2.22

In stock

13

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

14

NEUTRAL SWITCH ASSY

1L9-82540-00-00

1
Out of stock

15

O-RING (371)

93210-29196-00

1

$6.45

In stock

16

SCREW, FLAT

98707-05012-00

—
Out of stock

17

STOP SWITCH ASSY

1T2-82530-03-00

—
Out of stock

18

MAIN SWITCH ASSEMBLY

12R-82508-50-00

1
Out of stock

19

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

20

WASHER, PLATE (4H7)

90201-061A5-00

1

$5.86

In stock

21

OIL PRESSURE SWITCH ASSEMBLY

341-82504-02-00

1
Out of stock

22

SWITCH, SIDE STAND

33E-82566-00-00

—
Out of stock

23

SCREW, FLAT

98707-05016-00

—

$5.60

In stock

24

BAND

341-26397-01-00

1
Out of stock

25

FLASHER RELAY ASSEMBLY

4H7-83350-70-00

1
Out of stock

26

FLASHER CANCELING UNIT

1A0-83395-03-00

1
Out of stock

27

HORN

1FK-83371-02-00

1
Out of stock

28

BOLT(8CP)

97017-06014-00

—

$5.12

In stock

29

WASHER, SPRING

92907-06100-00

—
Out of stock
