1978 Yamaha XS400 (XS400E) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1978 Yamaha XS400 (XS400E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

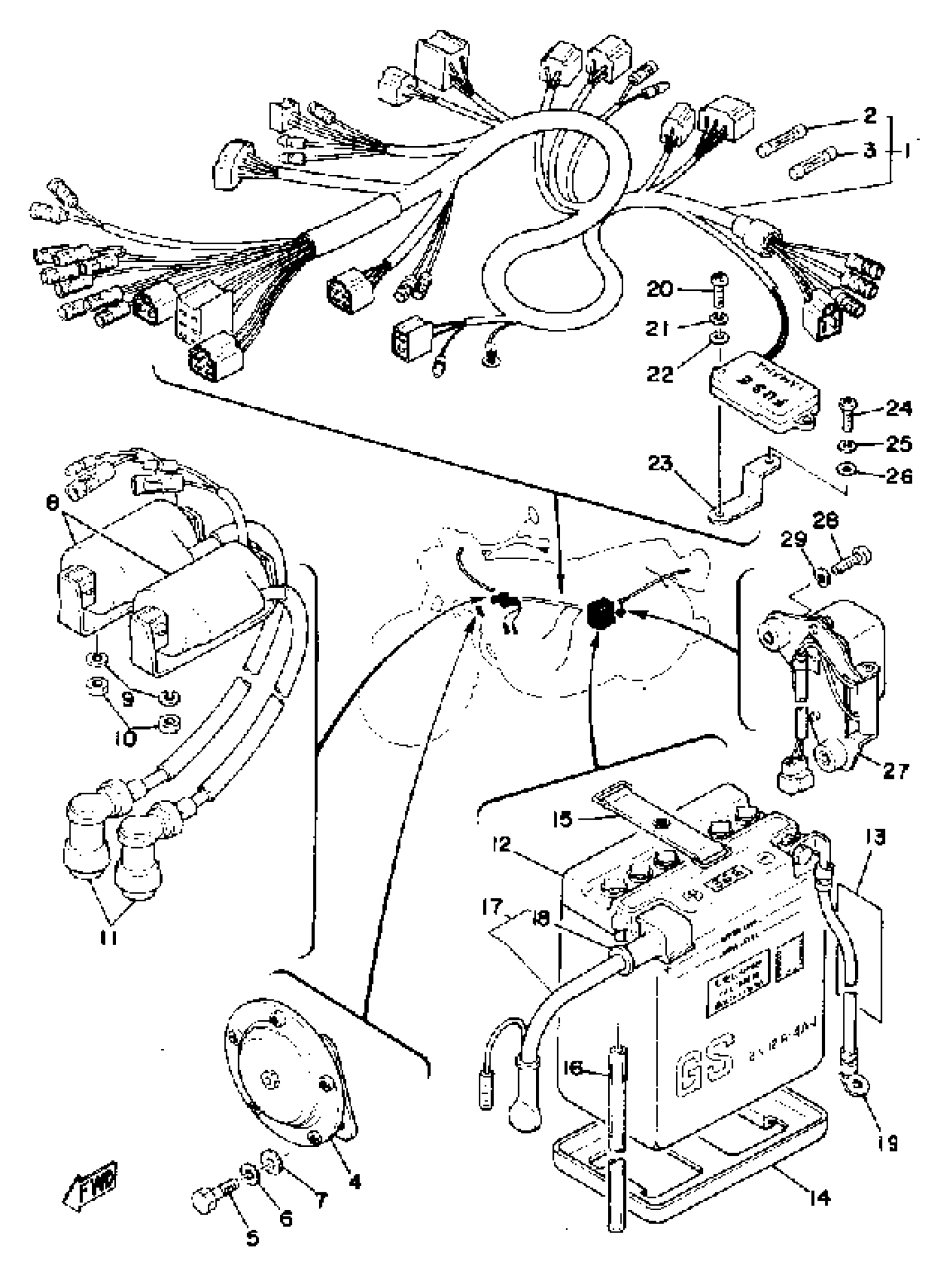

1978 Yamaha XS400 (XS400E) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WIRE HARNESS ASSEMBLY

2L0-82590-51-00

1
Out of stock

2

FUSE

1A0-82161-00-00

1
Out of stock

3

FUSE

1A0-82151-00-00

1
Out of stock

4

HORN

2L0-83371-20-00

1
Out of stock

5

BOLT (661)

97013-06012-00

1

$4.71

In stock

6

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

7

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

8

IGNITION COIL ASSEMBLY

1L9-82310-51-00

1
Out of stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

11

PLUG CAP ASSY

4BP-82370-01-00

1

$30.96

In stock

12

12N12A-4A-1 YUASA BATTERY

12N-12A4A-1Y-00

1
Out of stock

13

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

14

SEAT, BATTERY

(1L9-82122-00-00)

1
Out of stock

15

BAND, BATTERY

26L-82131-00-00

1

$7.05

In stock

16

HOSE (L1500)

90445-084J0-00

—

$16.40

In stock

17

WIRE, PLUS (POS) LEAD

2L0-82115-00-00

1
Out of stock

18

COVER, LEAD WIRE

(1L9-82119-00-00)

1
Out of stock

19

WIRE, EARTH LEAD

1L9-82116-01-00

1
Out of stock

20

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

21

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

22

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

23

STAY, FUSE BOX

(2L0-82171-00-00)

1
Out of stock

24

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

25

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

26

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

27

VOLTAGE REG ASSY

2L0-81910-50-00

1
Out of stock

28

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

29

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
