1981 Yamaha XJ650 (XJ650H) Headlight Diagram

← All diagrams

Find the part on the Headlight diagram for your 1981 Yamaha XJ650 (XJ650H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

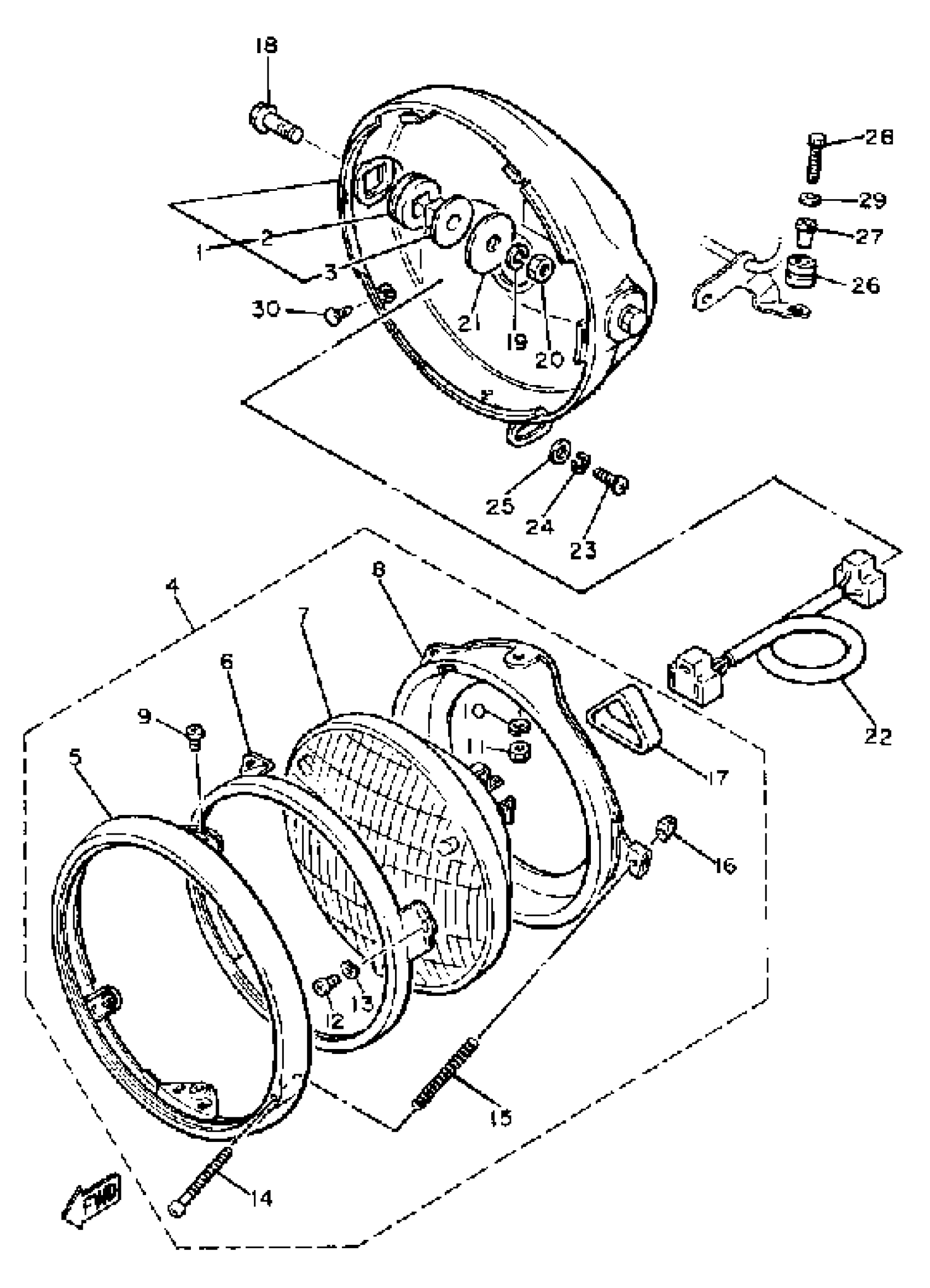

1981 Yamaha XJ650 (XJ650H) Headlight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BODY ASSEMBLY

3J6-84330-00-93

1
Out of stock

2

DAMPER, HEAD LAMP

584-84345-60-00

1
Out of stock

3

COLLAR 2

584-84338-60-00

1
Out of stock

4

HEADLIGHT UNIT ASSEMBLY

2J2-84310-60-00

1
Out of stock

5

RIM, HEAD LAMP

341-84315-40-00

1
Out of stock

6

RING, RETAINING

2F9-84395-00-00

1
Out of stock

7

. LENS ASSEMBLY

341-84320-60-00

1
Out of stock

8

RING, MOUNTING

2F9-84394-00-00

—
Out of stock

9

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

10

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

11

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

12

SCREW, PAN HEAD (713)

98580-04008-00

1

$4.54

In stock

13

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

14

SCREW, PANHEAD (4G7)

98580-04055-00

—

$7.02

In stock

15

SPRING, ADJUST

341-84332-60-00

1

$8.54

In stock

16

NUT, ADJUST

198-84334-60-00

—

$6.43

In stock

17

. COVER, SOCKET

341-84397-61-00

1
Out of stock

18

BOLT, SMALL FLANGE

95027-08030-00

—
Out of stock

19

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

20

NUT(6L2)

95333-08600-00

—

$3.20

In stock

21

WASHER

90209-08008-00

—
Out of stock

22

CORD, HEADLIGHT

2H7-84359-00-00

1
Out of stock

23

SCREW, PAN

98507-06014-00

—

$6.18

In stock

24

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

25

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

26

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

27

COLLAR

90387-06158-00

—

$6.17

In stock

28

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

29

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

30

SCREW, OVAL HEAD (1A0)

90152-05005-00

—

$2.82

In stock
