1981 Yamaha XJ550R (XJ550RH) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1981 Yamaha XJ550R (XJ550RH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

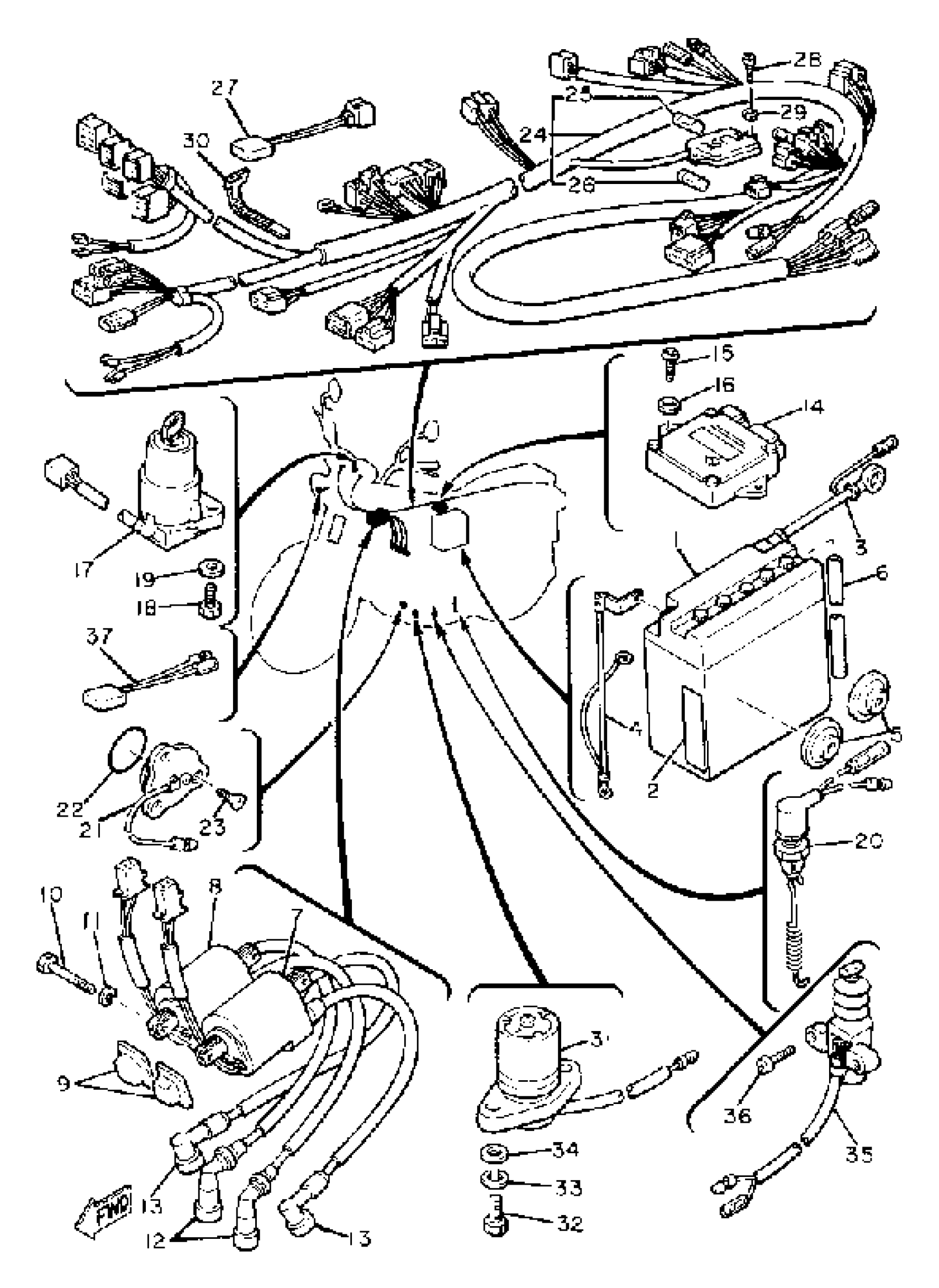

1981 Yamaha XJ550R (XJ550RH) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

12N12A-4A-1 YUASA BATTERY

12N-12A4A-1Y-00

1
Out of stock

2

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

3

WIRE, PLUS LEAD

4G0-82115-00-00

1
Out of stock

4

WIRE, MINUS LEAD

4G0-82116-00-00

1
Out of stock

5

PAD, BATTERY

371-82121-00-00

1

$7.91

In stock

6

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

7

IGNITION COIL ASSY

4G0-82310-09-00

1

$244.91

In stock

8

IGNITION COIL ASSY

4G0-82310-09-00

1

$244.91

In stock

9

DAMPER, IGNITION COIL

4U8-82317-00-00

—
Out of stock

10

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

PLUG CAP ASSY

3NS-82370-00-00

1

$31.58

In stock

13

PLUG CAP ASSY

4BP-82370-01-00

1

$30.96

In stock

14

IGNITOR UNIT ASSEMBLY 1

4U8-82305-10-00

1
Out of stock

15

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

16

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

17

MAIN SWITCH STEERING LOCK

3JV-82501-00-00

1
Out of stock

18

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

19

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

20

STOP SWITCH ASSY

2F1-82530-03-00

—
Out of stock

21

NEUTRAL SWITCH ASSY

1L9-82540-00-00

—
Out of stock

22

O-RING (371)

93210-29196-00

—

$6.45

In stock

23

SCREW, FLAT

98707-05012-00

—
Out of stock

24

WIRE HARNESS ASSEMBLY

4U8-82590-50-00

1
Out of stock

25

FUSE

1A0-82151-00-00

—
Out of stock

26

FUSE

1A0-82161-00-00

—
Out of stock

27

RECTIFIER 2

4U8-81980-M0-00

—
Out of stock

28

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

29

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

30

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

31

OIL LEVEL GAUGE ASSEMBLY

4U8-85720-00-00

1
Out of stock

32

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

34

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

35

SWITCH, SIDE STAND

4DH-82566-00-00

—
Out of stock

36

SCREW, FLAT

98707-05016-00

—

$5.60

In stock

37

WIRE,LEAD

49A-82541-00-00

1
Out of stock

38

PLUG CAP ASSEMBLY

4U8-82370-21-00

1
Out of stock

39

PLUG CAP ASSEMBLY

4U8-82370-31-00

1
Out of stock
