1995 Yamaha Wave Blaster (WB700T) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1995 Yamaha Wave Blaster (WB700T), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

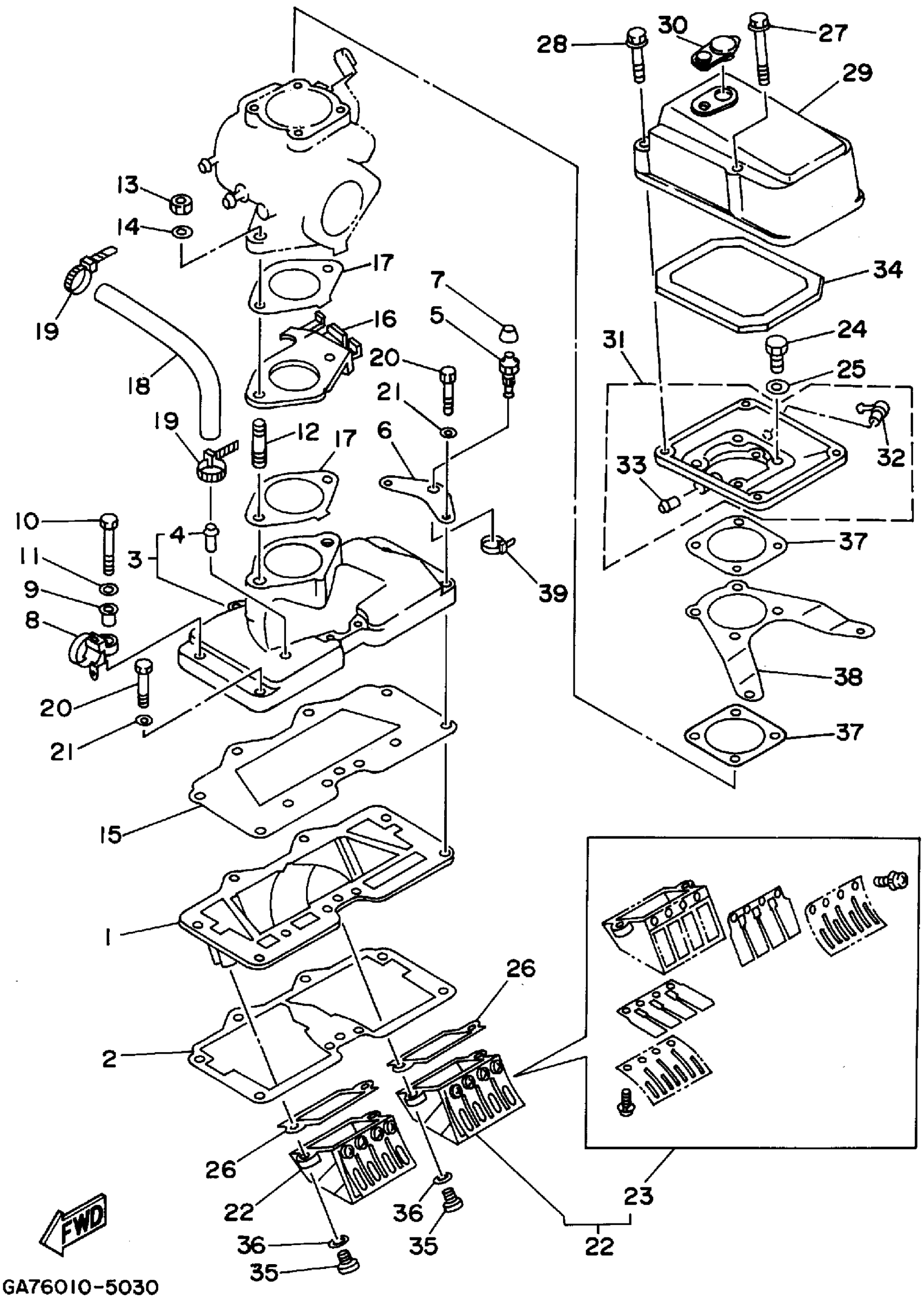

1995 Yamaha Wave Blaster (WB700T) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MANIFOLD 1

61X-13641-01-94

1
Out of stock

2

GASKET

61X-13566-A1-00

1

$12.99

In stock

3

MANIFOLD, INTAKE

61X-13555-01-8P

1
Out of stock

4

. PIPE, JOINT 4

652-24461-00-00

1

$4.74

In stock

5

NIPPLE, GREASE

61L-5169A-00-00

1

$9.22

In stock

6

PLATE

61L-14243-00-00

1
Out of stock

7

CAP, GREASE NIPPLE

663-45119-01-00

1

$1.86

In stock

8

CLAMP

90465-12M53-00

1

$5.08

In stock

9

COLLAR

90387-06M05-00

1

$7.12

In stock

10

BOLT, HEXAGON

97080-06045-00

1

$4.13

In stock

11

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

12

BOLT, STUD

90116-08M14-00

1

$5.53

In stock

13

NUT (661)

95380-08600-00

1

$6.23

In stock

14

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

15

GASKET

61X-13563-A1-00

1
Out of stock

16

PLATE

6M6-14527-02-94

1
Out of stock

17

GASKET, MANIFOLD

6M6-13556-A1-00

1

$6.00

In stock

18

HOSE (L400)

90445-10M43-00

1

$5.88

In stock

19

CLAMP

90465-10098-00

1

$2.24

In stock

20

BOLT(3RV)

97014-06035-00

—

$1.54

In stock

21

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

22

REED VALVE ASSY

61X-13610-01-00

1
Out of stock

23

. REED SET

61X-W0004-00-00

1
Out of stock

24

BOLT(7U8)

97080-06020-00

1
Out of stock

25

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

26

. GASKET, VALVE SEAT

61X-13621-A0-00

1
Out of stock

27

BOLT, WITH WASHER

90119-05M02-00

1

$3.16

In stock

28

BOLT, WITH WASHER

90119-05M01-00

1
Out of stock

29

COVER, CARBURETOR 1

61X-14283-01-00

1

$42.99

In stock

30

GROMMET

6K8-14435-00-00

1

$11.49

In stock

31

COVER, CARBURETOR 2

6R8-14284-00-98

1
Out of stock

32

NIPPLE, HOSE

6E5-11372-01-00

1

$9.35

In stock

33

. PIPE, JOINT

6H1-14485-00-00

1

$7.15

In stock

34

ELEMENT, AIR CLEANER

6M6-14451-00-00

1
Out of stock

35

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

36

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

37

GASKET, AIR COOLER COVER 1

6M6-13674-A1-00

1

$5.08

In stock

38

PLATE

6R7-14255-00-00

1
Out of stock

39

CLAMP

90465-10098-00

1

$2.24

In stock
