1995 Yamaha Wave Blaster (WB700T) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1995 Yamaha Wave Blaster (WB700T), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

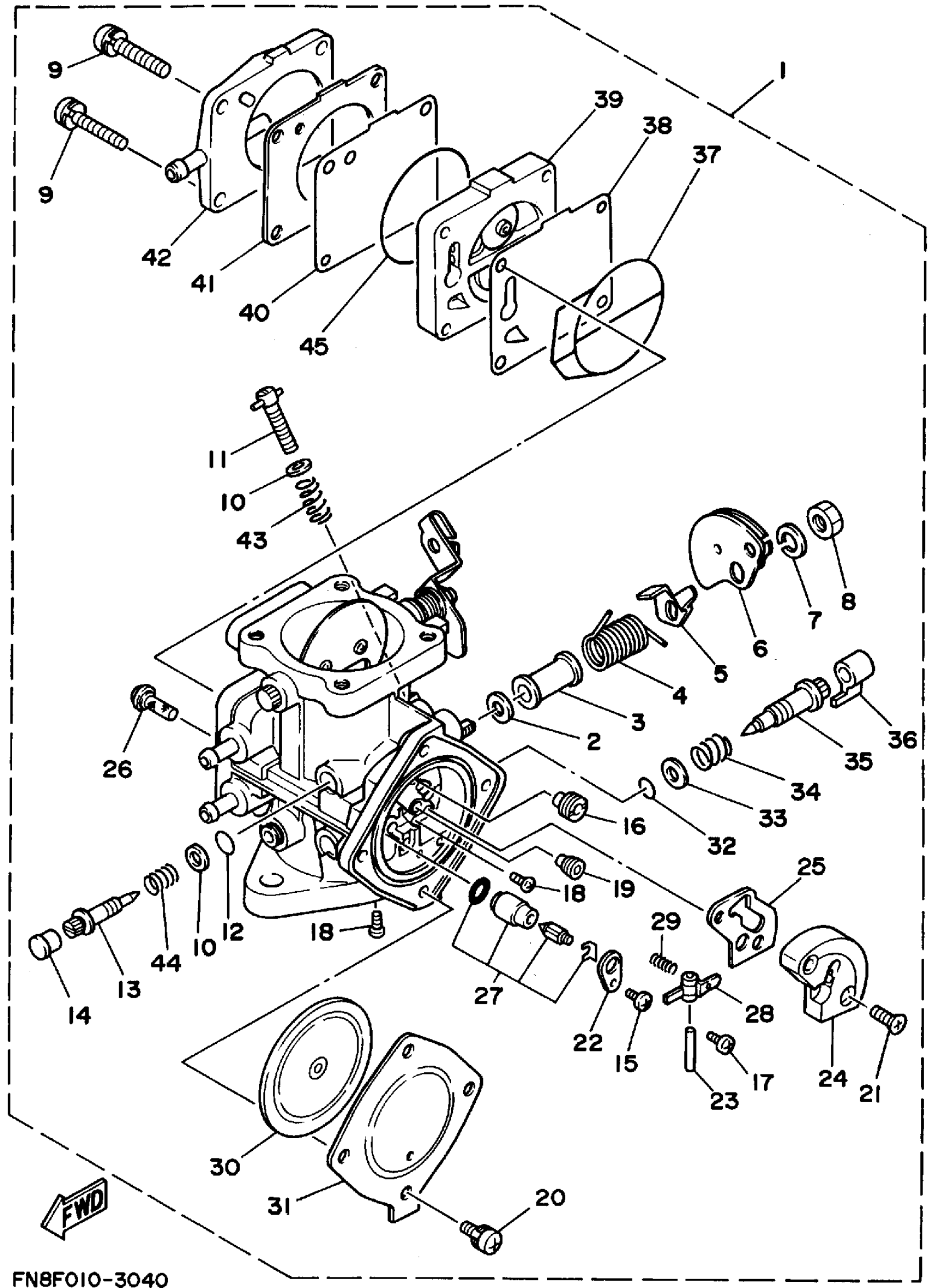

1995 Yamaha Wave Blaster (WB700T) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASY 1

61X-14301-02-00

1
Out of stock

2

. WASHER

6R7-14596-01-00

1
Out of stock

3

. COLLAR

6K8-14534-10-00

1

$19.98

In stock

4

. SPRING

6K8-14556-10-00

1
Out of stock

5

. BRACKET, THROTTLE 1

6K8-14926-10-00

1

$19.98

In stock

6

. THROTTLE SHAFT ASSEMBLY

6K8-14930-00-00

1
Out of stock

7

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

8

. NUT

95380-08700-00

1

$3.07

In stock

9

SCREW, WITH WASHER(61B)

97985-05330-00

1

$3.30

In stock

10

WASHER,NEEDLE

812-14235-00-00

1
Out of stock

11

SCREW,ADJUST

6M6-14521-01-00

1
Out of stock

12

. O-RING

6K8-14562-00-00

1

$1.91

In stock

13

. PLATE, NEEDLE FITTING

6K8-14946-10-00

1

$29.49

In stock

14

. CAP, CARBURETOR

6K8-14471-00-00

1
Out of stock

15

. SCREW

6M6-14503-00-00

1

$5.93

In stock

16

JET, MAIN (#135)

3G2-14231-27-00

—
Out of stock

17

. SCREW

6K8-14503-02-00

1
Out of stock

18

. SCREW

6K8-14521-10-00

1

$34.49

In stock

19

JET, MAIN (#115)

830-14231-23-00

—

$10.91

In stock

20

. SCREW

6K8-14591-10-00

1

$4.92

In stock

21

SCREW, STOP

6K8-14523-12-00

1
Out of stock

22

. PLATE

6K8-14527-11-00

1

$11.49

In stock

23

. PIN, FLOAT

6K8-14579-00-00

1
Out of stock

24

. BODY 1

6R7-24412-01-00

1

$21.37

In stock

25

. GASKET

6K8-14536-11-00

1

$8.70

In stock

26

. STRAINER

6R7-14569-00-00

1

$15.49

In stock

27

NEEDLE

61X-14916-16-00

1

$20.93

In stock

28

. ARM, FLOAT

6K8-14547-01-00

1

$7.56

In stock

29

. SPRING

6R7-14253-00-00

1

$2.59

In stock

30

. DIAPHRAGM, PUMP

6R7-14541-00-00

1

$26.99

In stock

31

. BODY, PUMP 1

6R7-14542-00-00

1

$56.49

In stock

32

O-RING

583-14561-00-00

—

$4.74

In stock

33

. WASHER

6K8-14537-00-00

1

$3.23

In stock

34

. SPRING

6K8-14589-00-00

1

$4.62

In stock

35

. SCREW, PILOT

6M6-14923-10-00

1
Out of stock

36

. CAP, CARBURETOR

6K8-14481-10-00

1
Out of stock

37

. O-RING

6K8-14564-00-00

1

$9.10

In stock

38

. DIAPHRAGM

6K8-24411-20-00

1

$39.98

In stock

39

BODY 2

6M6-24413-02-00

1

$46.49

In stock

40

. VALVE, CHECK

6K8-24421-10-00

1

$26.13

In stock

41

. GASKET, FUEL PUMP 1

6K8-24431-20-00

1

$13.99

In stock

42

. COVER

6K8-24452-10-00

1

$9.22

In stock

43

. SPRING, ADJUST SCREW

6K8-14531-00-00

1
Out of stock

44

. SPRING, ADJUST SCREW

6K8-14533-00-00

1
Out of stock

45

. O-RING

6K8-14563-00-00

1

$11.49

In stock
