2002 Kawasaki W650 (Canada Only) Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2002 Kawasaki W650 (Canada Only), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

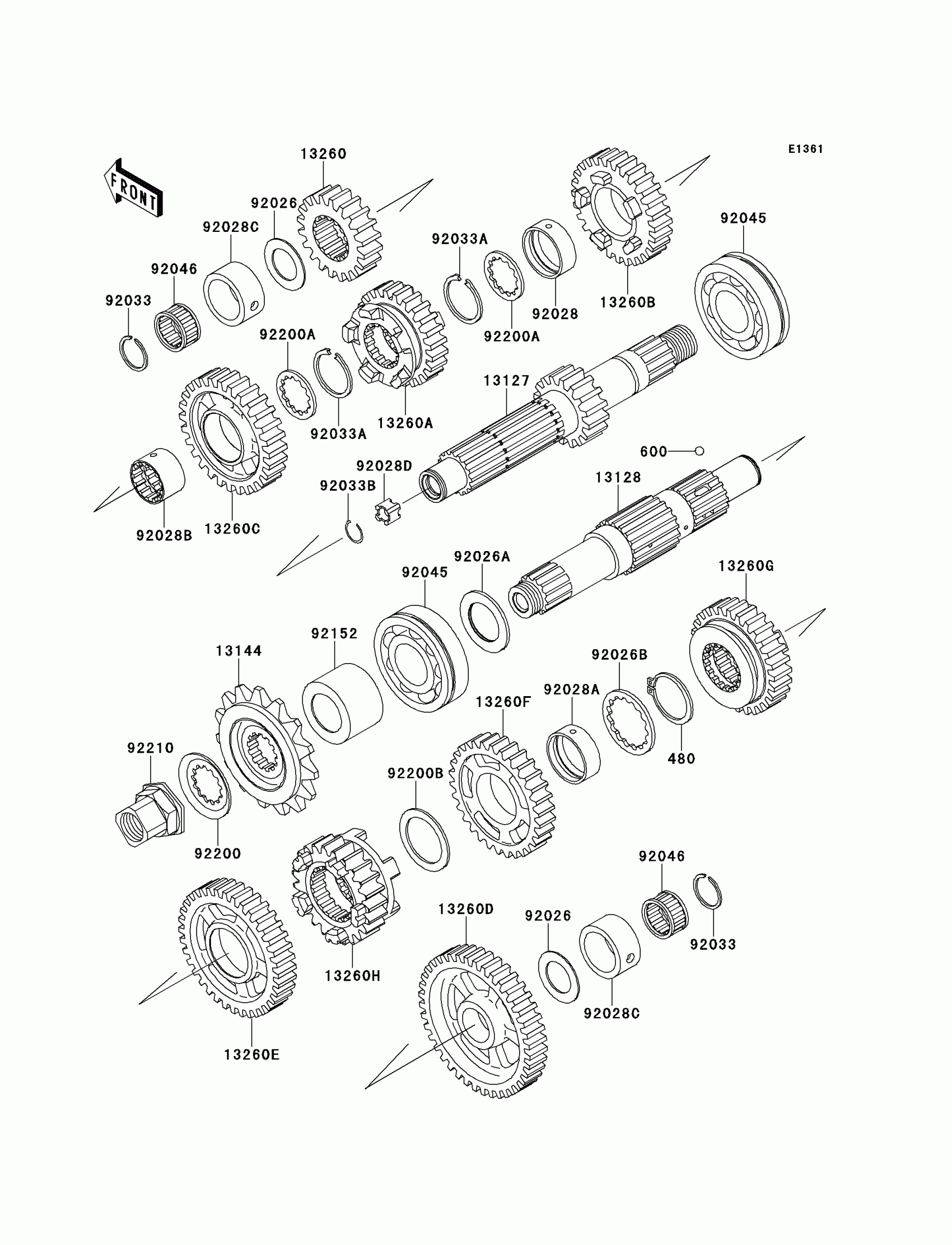

2002 Kawasaki W650 (Canada Only) Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

480

CIRCLIP

480J2900

1

$5.42

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock

13127

SHAFT-TRANSMISSION INPUT,17T

13127-1270

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1234

1
Out of stock

13144

SPROCKET-OUTPUT,15T

13144-1305

1

$43.91

In stock

13260

GEAR,INPUT 2ND,22T

13260-1783

1
Out of stock

13260A

GEAR,INPUT 3RD,25T

13260-1784

1
Out of stock

13260B

GEAR,INPUT 4TH,28T

13260-1785

1
Out of stock

13260C

GEAR,INPUT TOP,27T

13260-1786

1
Out of stock

13260D

GEAR,OUTPUT LOW,39T

13260-1787

1
Out of stock

13260E

GEAR,OUTPUT 2ND,35T

13260-1788

1
Out of stock

13260F

GEAR,OUTPUT 3RD,31T

13260-1789

1
Out of stock

13260G

GEAR,OUTPUT 4TH,28T

13260-1790

1
Out of stock

13260H

GEAR,OUTPUT TOP,23T

13260-1791

1
Out of stock

92026

SPACER,20.5X33X1.0

92026-1528

1

$4.42

In stock

92026A

SPACER,25.3X39X2.0

92026-1529

1

$10.49

In stock

92026B

1

$10.49

In stock

92028

BUSHING,INPUT GEAR

92028-1449

1

$24.03

In stock

92028A

BUSHING,OUTPUT GEAR

92028-1707

1

$82.30

In stock

92028B

1

$36.81

In stock

92028C

BUSHING,26X34X16.6

92028-180

1

$29.37

In stock

92028D

BUSHING,INPUT SHAFT

92028-1901

1
Out of stock

92033

RING-SNAP,20MM

92033-015

1

$3.39

In stock

92033A

1

$3.69

In stock

92033B

RING-SNAP

92033-1072

1

$3.10

In stock

92045

1

$37.61

In stock

92046

BEARING-NEEDLE,KMJ20X26X13.8X1

92046-1185

1
Out of stock

92152

COLLAR,SPROCKET

92152-1148

1

$34.04

In stock

92200

WASHER

92200-1065

1
Out of stock

92200A

WASHER,28.5X34.0X1.5

92200-1240

1
Out of stock

92200B

WASHER,29.9X40X1.5

92200-1278

1
Out of stock

92210

NUT,SPROCKET

92210-1098

1
Out of stock
