2025 Kawasaki W230 Air Cleaner Diagram

← All diagrams

Find the part on the Air Cleaner diagram for your 2025 Kawasaki W230, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

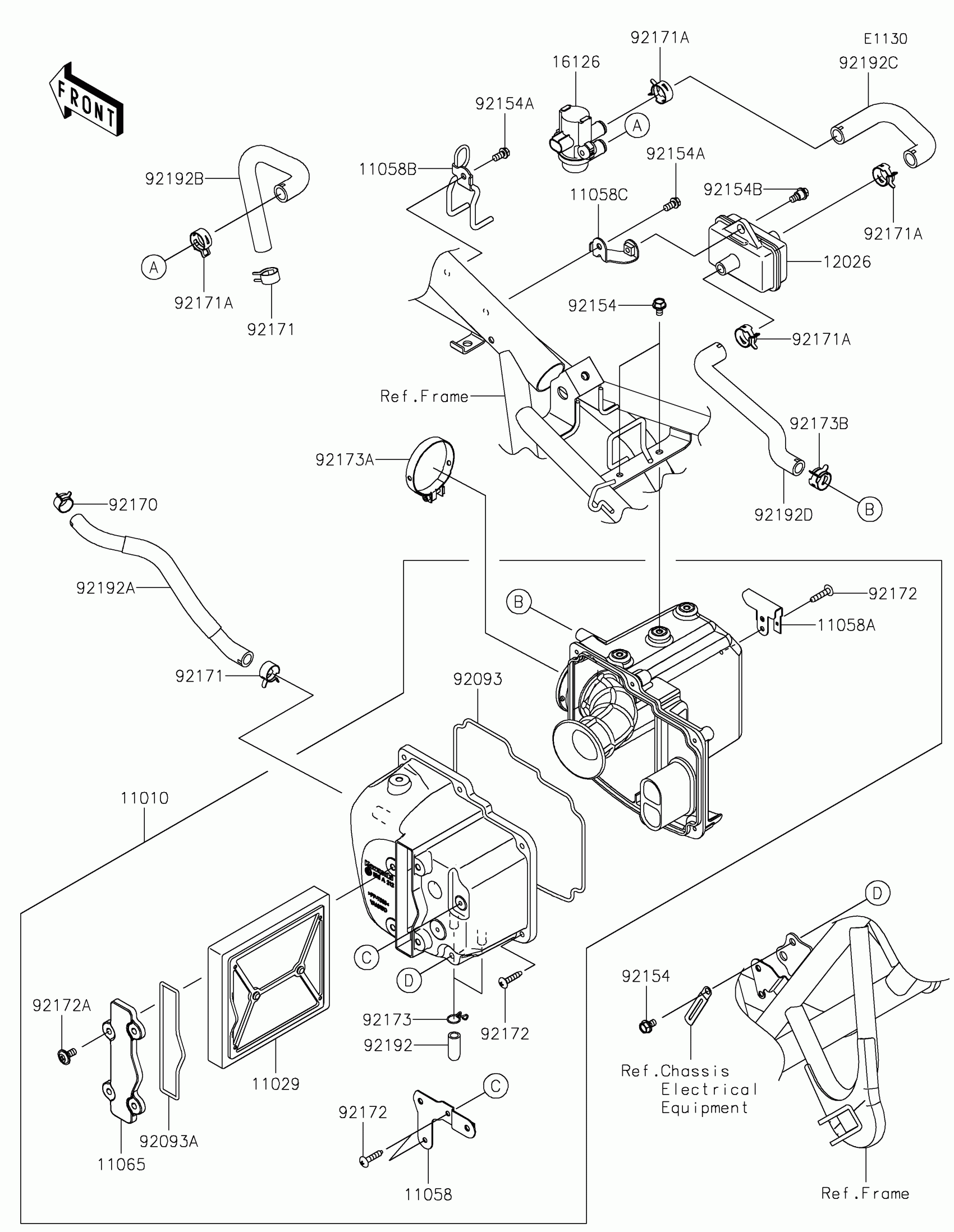

2025 Kawasaki W230 Air Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11010

FILTER-ASSY-AIR

11010-1848

1

$241.64

In stock

11029

1

$27.73

In stock

11058

BRACKET

11058-1419

1

$8.63

In stock

11058A

BRACKET

11058-1420

1

$4.31

In stock

11058B

BRACKET,ASWV

11058-1421

1

$11.27

In stock

11058C

BRACKET,CHAMBER

11058-1422

1

$2.80

In stock

11065

CAP

11065-1458

1

$3.29

In stock

12026

CHAMBER

12026-0027

1

$11.81

In stock

16126

VALVE,AIR SWITCH

16126-0750

1

$86.26

In stock

92093

SEAL

92093-0805

1

$4.59

In stock

92093A

SEAL

92093-0806

1

$2.71

In stock

92154

BOLT,FLANGED,6X10

92154-2939

1

$0.88

In stock

92154A

BOLT,FLANGED,6X12

92154-3753

1

$2.20

In stock

92154B

BOLT,SHOULDER,6X14

92154-7499

1

$2.31

In stock

92170

CLAMP,BRAKE HOSE

92170-1434

1

$11.81

In stock

92171

CLAMP

92171-0533

1

$2.71

In stock

92171A

CLAMP,18.8MM

92171-2056

1

$1.27

In stock

92172

SCREW,5X25

92172-0891

1

$1.66

In stock

92172A

SCREW,6X14

92172-1554

1

$1.59

In stock

92173

CLAMP

92173-1714

1

$7.15

In stock

92173A

CLAMP

92173-2191

1

$13.63

In stock

92173B

CLAMP

92173-2344

1

$1.68

In stock

92192

TUBE,DRAIN CLEAN

92192-1744

1
Out of stock

92192A

TUBE,BREATHER

92192-2735

1

$18.46

In stock

92192B

TUBE,ASWV-HEAD

92192-2736

1

$13.29

In stock

92192C

TUBE,ASWV-CHAMBER

92192-2737

1

$11.49

In stock

92192D

TUBE,CHAMBER-A/C

92192-2738

1

$16.56

In stock
