1994 Yamaha Vmax 600 (VX600U) Shroud Diagram

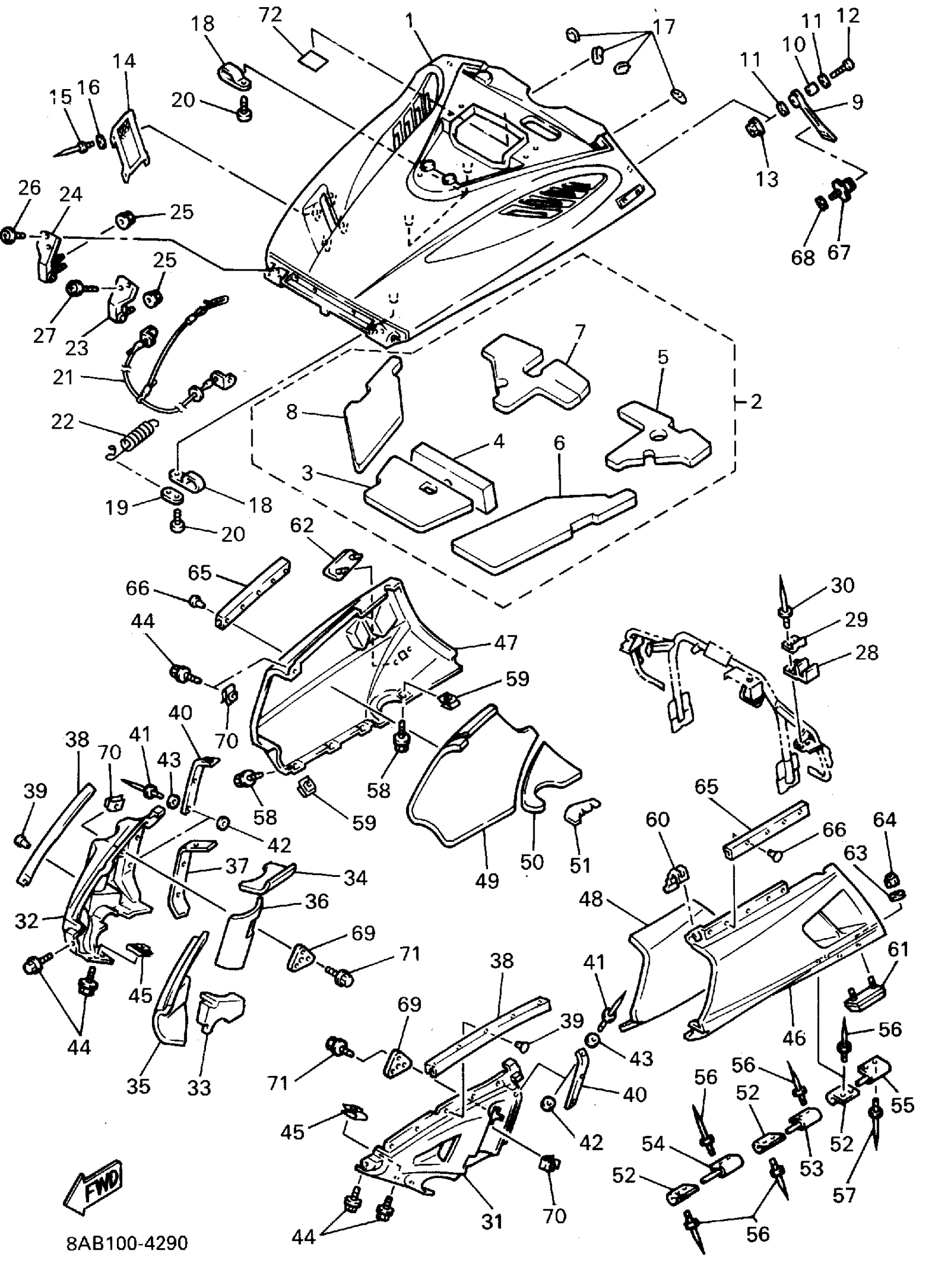

Find the part on the Shroud diagram for your 1994 Yamaha Vmax 600 (VX600U), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
SHROUD
8AB-77111-00-00
1
SHROUD
8AB-77111-10-00
1
SHROUD
8BB-77111-00-00
2
LINING SET
8AB-W7726-00-00
3
. LINING, SHROUD 1
8AB-77261-00-00
4
. LINING, SHROUD 3
8AB-77263-00-00
5
. LINING, SHROUD 4
8AB-77264-00-00
6
. LINING, SHROUD 5
8AB-77265-00-00
7
. LINING, SHROUD 6
8AB-77266-00-00
8
. LINING, SHROUD 7
8AB-77267-00-00
11
WASHER, PLATE 8221447500
90201-06057-00
14
PROTECTOR 7
8AB-77557-00-00
17
TRIM 6
89A-77226-00-00
19
WASHER, SPECIAL
8AB-77116-00-00
21
STOPPER, SHROUD
8AB-77118-00-00
24
HINGE ASSY 2
89A-7714A-00-00
27
SCREW, WITH WASHER
90159-06108-00
28
STOPPER
8V0-77188-00-00
30
RIVET, BLIND (J10)
90267-40077-00
31
HOOD 1
8AB-21982-00-00
31
HOOD 1
8AB-21982-10-00
32
HOOD 2
8AB-21983-00-00
32
HOOD 2
8AB-21983-10-00
33
DAMPER, NOISE 12
8AB-77272-00-00
34
DAMPER, NOISE 13
8AB-77273-00-00
35
DAMPER, NOISE 11
8AB-77271-00-00
36
DAMPER, NOISE 14
8AB-77274-00-00
37
DAMPER, NOISE 18
8AB-77278-00-00
38
BUSH, RUBBER 1
8AB-77515-00-00
40
TRIM 1
82M-2196T-00-00
41
RIVET, BLIND (8K1)
90267-40076-00
43
WASHER, PLATE (8M6)
90201-047A2-00
46
HOOD 3
8AB-2197H-00-00
46
HOOD 3
8AB-2197H-10-00
47
HOOD 4
8AB-2198H-00-00
47
HOOD 4
8AB-2198H-10-00
48
LINING, SHROUD 2
8AB-77262-00-00
49
DAMPER, NOISE 15
8AB-77275-00-00
50
DAMPER, NOISE 16
8AB-77276-00-00
51
DAMPER, NOISE 17
8AB-77277-00-00
52
BRACKET, 1
88F-2194X-00-00
53
BRACKET 2
88R-2195X-00-00
54
BRACKET 2
88R-2195X-00-00
57
RIVET, BLIND (8J5)
90267-48057-00
60
STOPPER
8AB-77188-00-00
61
PROTECTOR 1
85L-77551-00-00
62
PROTECTOR 2
85L-77552-00-00
65
BUSH, RUBBER 2
8AB-77516-01-00
68
PLATE
4U5-2176E-00-00
69
BRACKET 3
8AB-2196F-00-00
72
LABEL, CAUTION
8CA-1417F-00-00
72
LABEL, CAUTION
8CF-1417F-00-00
