2001 Yamaha V-MAX 500 (VX500F) Steering Diagram

← All diagrams

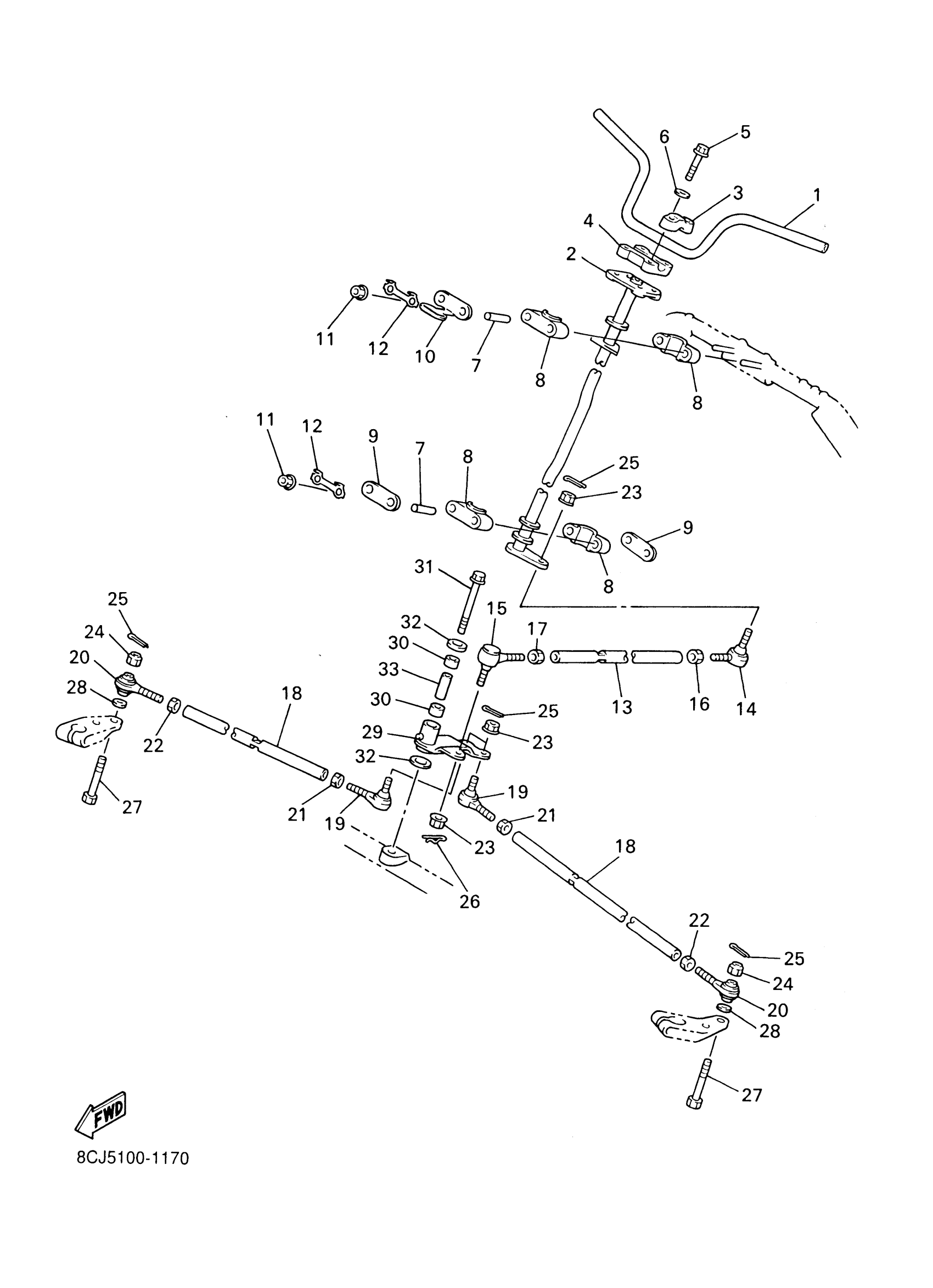

Find the part on the Steering diagram for your 2001 Yamaha V-MAX 500 (VX500F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2001 Yamaha V-MAX 500 (VX500F) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8CR-23811-00-00

—

$45.75

In stock

2

COLUMN, STEERING 2

8ED-23813-00-00

1

$250.25

In stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

5

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

6

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

7

COLLAR(85G)

90387-106T4-00

1

$11.29

In stock

8

PLANE BEARING, STEERING

8DF-23812-00-00

1

$6.91

In stock

9

HOLDER, BEARING

8CR-23872-00-00

—

$2.57

In stock

10

HOLDER, BEARING

8CJ-23872-00-00

1

$11.85

In stock

11

NUT, NYLON

95717-08300-00

1

$2.57

In stock

12

WASHER, LOCK 1

1UY-23894-01-00

1
Out of stock

13

ROD, STEERING RELAY

8CR-23821-00-00

—

$21.34

In stock

14

JOINT, UNIVERSAL 2

8CR-23845-10-00

1

$52.81

In stock

15

JOINT, UNIVERSAL 3

8CR-23847-00-00

1

$48.17

In stock

16

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

17

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

18

ROD, TIE

8CR-23831-00-00

—
Out of stock

19

JOINT, UNIVERSAL 2

8CR-23845-10-00

1

$52.81

In stock

20

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

21

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

22

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

23

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

24

NUT, NYLON

95707-10300-00

—

$6.68

In stock

25

PIN, COTTER

91490-25020-00

—

$2.94

In stock

26

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

27

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

28

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

29

ARM, IDLER

8DF-23826-10-00

—

$83.22

In stock

30

BEARING, CYLINDRICAL(3VR)

93317-41767-00

—

$38.78

In stock

31

BOLT, WASHER BASED (26H)

90105-12252-00

—
Out of stock

32

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

33

COLLAR

8DF-2412G-00-00

—

$8.97

In stock
