2015 Yamaha VX (VX1100CP) Engine Hatch 2 Diagram

← All diagrams

Find the part on the Engine Hatch 2 diagram for your 2015 Yamaha VX (VX1100CP), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

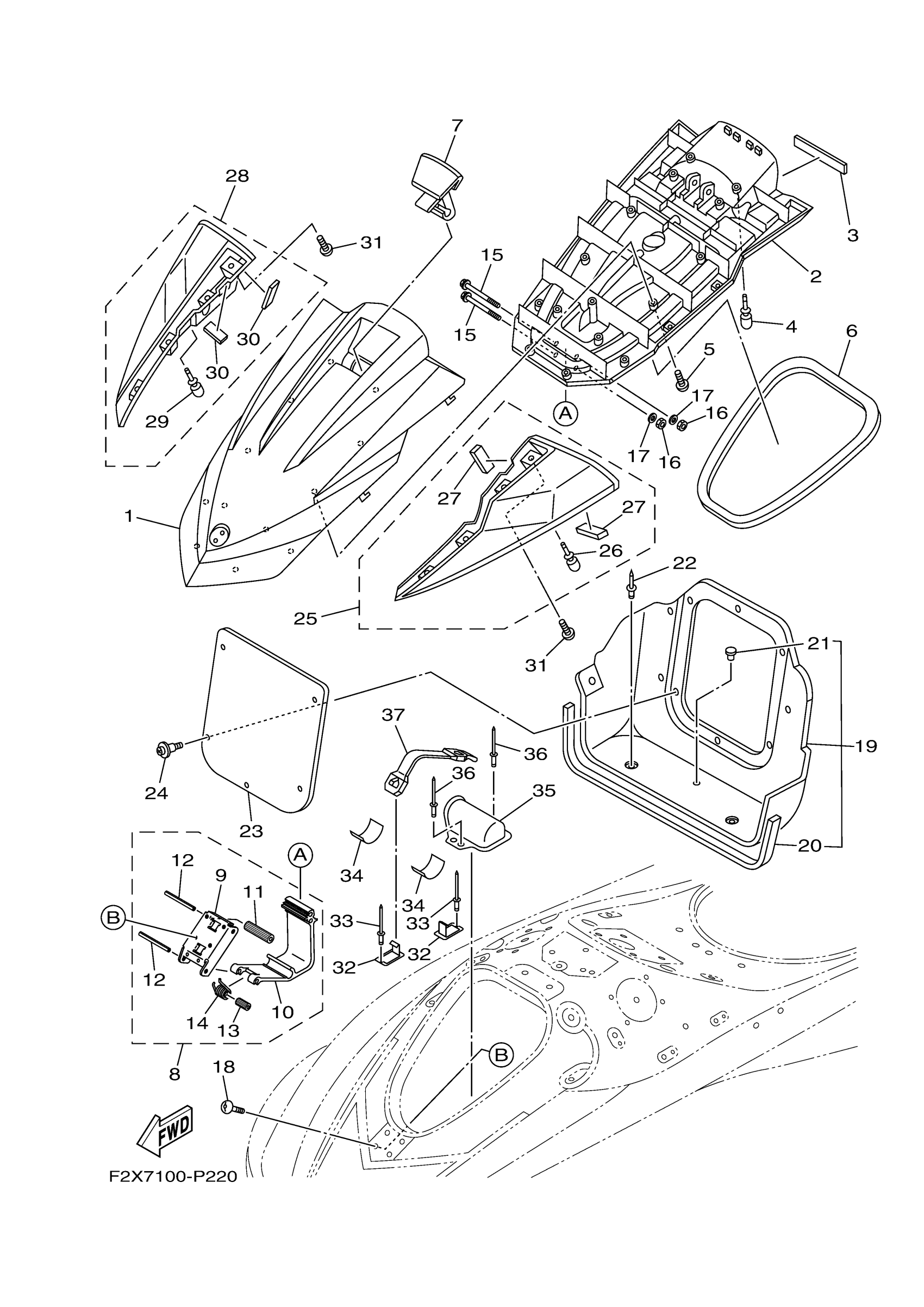

2015 Yamaha VX (VX1100CP) Engine Hatch 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

LID, ENGINE ROOM (VPBM6)

F2X-U517B-00-P1

1

$216.91

In stock

2

INNER, ENGINE HATCH

F2X-U519G-00-00

1

$246.38

In stock

3

DAMPER 1

F2C-U515D-00-00

1

$2.15

In stock

4

. CUSHION, RUBBER

F1W-U3768-01-00

1

$1.62

In stock

5

SCREW

F2S-U13C1-00-00

1

$2.69

In stock

6

PACKING 1

F2N-U2663-01-00

1

$49.27

In stock

7

LOCK, LID

F2X-U517C-01-00

1

$8.45

In stock

8

HINGE ASSY.

F2X-U515A-01-00

1

$336.25

In stock

9

. PLATE, HINGE LID

F1K-U518E-04-00

1

$43.06

In stock

10

. HINGE, LID

F1K-U517D-05-00

1

$319.98

In stock

11

. ROLLER, DETENT

F2X-U135C-00-00

1

$10.75

In stock

12

PIN, HINGE

F1K-U517R-01-00

1

$3.62

In stock

13

. SPACER 1

F1K-U471E-03-00

1

$13.83

In stock

14

. SPRING, TORSION

F1K-U283B-02-00

1

$6.38

In stock

15

BOLT, FLANGE

90105-06826-00

1

$3.38

In stock

16

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

17

WASHER

9299R-06200-00

1

$0.45

In stock

18

SCREW

F2N-67823-10-00

1

$2.22

In stock

19

LOCKER,BOW

F2X-U475B-00-00

1

$159.98

In stock

20

PACKING 4

F2C-U266C-00-00

1

$7.46

In stock

21

. PLUG, BLIND

90605-502U1-00

1

$2.46

In stock

22

RIVET

90269-08801-00

1

$1.31

In stock

23

PLATE, LOKER BOW

F2S-U475F-00-00

1

$12.29

In stock

24

RIVET

90269-08801-00

1

$1.31

In stock

25

MIRROR ASSY. 1

F2X-U590D-60-00

1

$127.68

In stock

26

. CUSHION, RUBBER

F1W-U3768-01-00

1

$1.62

In stock

27

. PACKING 3

F1K-U266B-00-00

1

$1.31

In stock

28

MIRROR ASSY. 2

F2X-U590E-60-00

1

$127.68

In stock

29

. CUSHION, RUBBER

F1W-U3768-01-00

1

$1.62

In stock

30

. PACKING 3

F1K-U266B-00-00

1

$1.31

In stock

31

SCREW

F2X-U13C1-00-00

1

$1.85

In stock

32

HOOK A

F1K-U5772-04-00

1

$6.38

In stock

33

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

34

MAT 2

F1K-U759C-00-00

1

$1.92

In stock

35

BOX, FIRE EXTINGUISHER

F2X-U5983-00-00

1

$4.46

In stock

36

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

37

BAND 1

F2P-U828K-00-00

1

$6.62

In stock
