1989 Kawasaki Vulcan 750 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1989 Kawasaki Vulcan 750, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

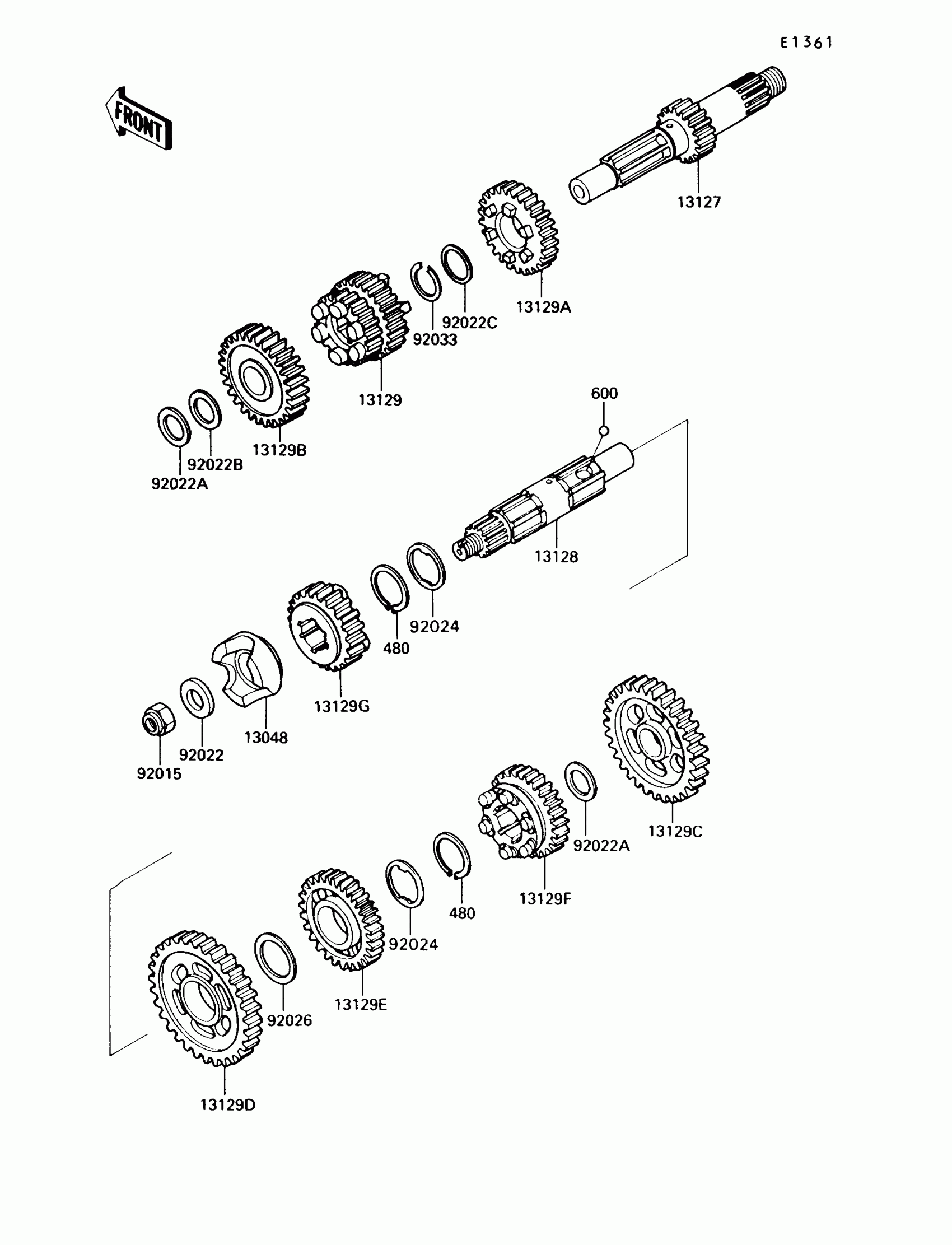

1989 Kawasaki Vulcan 750 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13048

1

$105.66

In stock

13127

SHAFT-TRANSMISSION INPUT

13127-1117

1
Out of stock

13128

1

$335.84

In stock

13129

1

$221.24

In stock

13129A

GEAR,INPUT 4TH,26T

13129-1631

1

$138.23

In stock

13129B

GEAR,INPUT 5TH,28T

13129-1632

1

$136.05

In stock

13129C

GEAR,OUTPUT LOW,36T

13129-1633

1

$146.69

In stock

13129D

GEAR,OUTPUT 2ND,32T

13129-1634

1

$146.69

In stock

13129E

GEAR,OUTPUT 3RD,32T

13129-1635

1

$142.66

In stock

13129F

GEAR,OUTPUT 4TH,26T

13129-1636

1

$171.59

In stock

13129G

GEAR,OUTPUT 5TH,24T

13129-1637

1

$146.69

In stock

92015

NUT,LOCK,14MM

92015-1067

1
Out of stock

92022

WASHER,14.1X31X5

92022-1115

1

$11.41

In stock

92022A

1

$7.04

In stock

92022B

1

$7.49

In stock

92022C

WASHER,25.3X30X1

92022-161

1

$8.44

In stock

92022D

WASHER,TOOTHED,30.5X38X1

92024-069

1
Out of stock

92026

SPACER,30X38X1.0

92026-079

1
Out of stock

92033

RING-SNAP,24MM

92033-026

1

$6.98

In stock

480

1

$4.93

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock
