2000 Kawasaki Vulcan 500 LTD Starter Motor Diagram

← All diagrams

Find the part on the Starter Motor diagram for your 2000 Kawasaki Vulcan 500 LTD, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

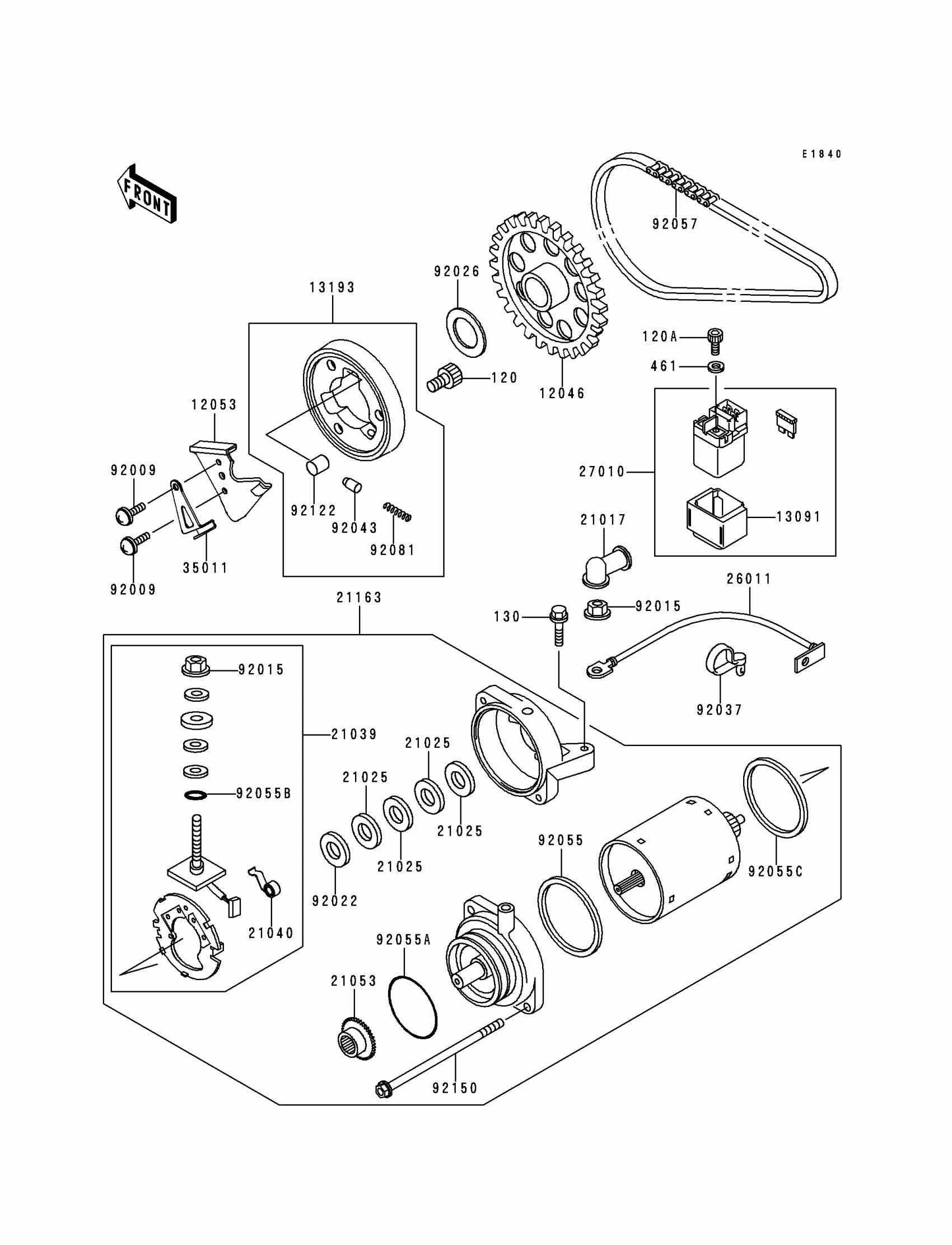

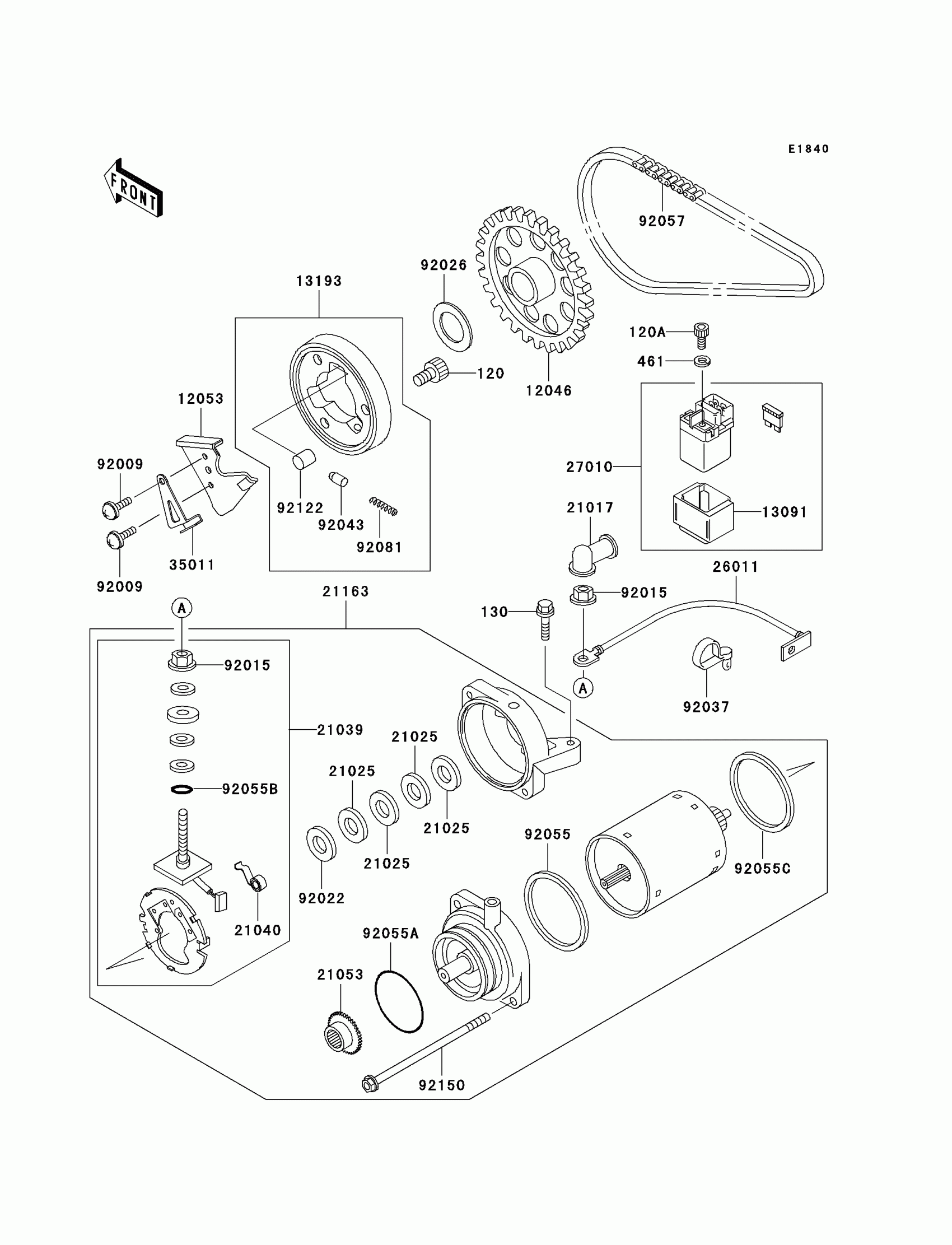

2000 Kawasaki Vulcan 500 LTD Starter Motor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

120

BOLT-SOCKET,8X16

120P0816

1
Out of stock

120A

BOLT-SOCKET,5X10

120S0510

1
Out of stock

130

BOLT-FLANGED,6X25

130Y0625

1
Out of stock

461

WASHER-SPRING,5MM,BLACK

461K0500

1
Out of stock

12046

1

$71.44

In stock

12053

GUIDE-CHAIN

12053-1214

1
Out of stock

13091

HOLDER,SWITCH

13091-1883

1

$7.47

In stock

13193

CLUTCH-ASSY-ONEWAY

13193-1060

1

$148.04

In stock

21017

1

$7.48

In stock

21025

WASHER,9.1X18X0.2

21025-011

1

$5.42

In stock

21039

BRUSH,CARBON

21039-1062

1

$88.27

In stock

21040

SPRING-BRUSH

21040-1057

1

$8.24

In stock

21053

SPROCKET-ASSY

21053-1057

1

$46.80

In stock

21163

STARTER-ELECTRIC

21163-1274

1

$612.28

In stock

26011

1

$69.31

In stock

27010

SWITCH,MAGNETIC

27010-1347

1
Out of stock

35011

STAY,CHAIN GUIDE

35011-1792

1

$5.61

In stock

92009

SCREW

92009-1765

1
Out of stock

92015

NUT,STARTER MOTOR

92015-1476

1

$3.85

In stock

92022

WASHER,9.1X18X0.8

92022-1132

1

$5.42

In stock

92026

SPACER,25.2X40X1.0

92026-1285

1

$5.66

In stock

92037

CLAMP,SPEED,L=58

92037-1163

1

$5.21

In stock

92043

PIN

92043-087

1

$10.11

In stock

92055

RING-O,64MM

92055-1086

1

$9.68

In stock

92055A

RING-O,42.8MM

92055-1313

1

$8.44

In stock

92055B

RING-O,4.5X2.0

92055-1370

1

$4.17

In stock

92055C

1

$9.58

In stock

92057

1

$52.59

In stock

92081

SPRING

92081-110

1

$3.78

In stock

92122

ROLLER,15X13

92122-004

1

$8.77

In stock

92150

BOLT,STARTER MOTOR

92150-1138

1

$9.27

In stock
