2005 Kawasaki Vulcan 1600 Nomad Cowling Diagram

← All diagrams

Find the part on the Cowling diagram for your 2005 Kawasaki Vulcan 1600 Nomad, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

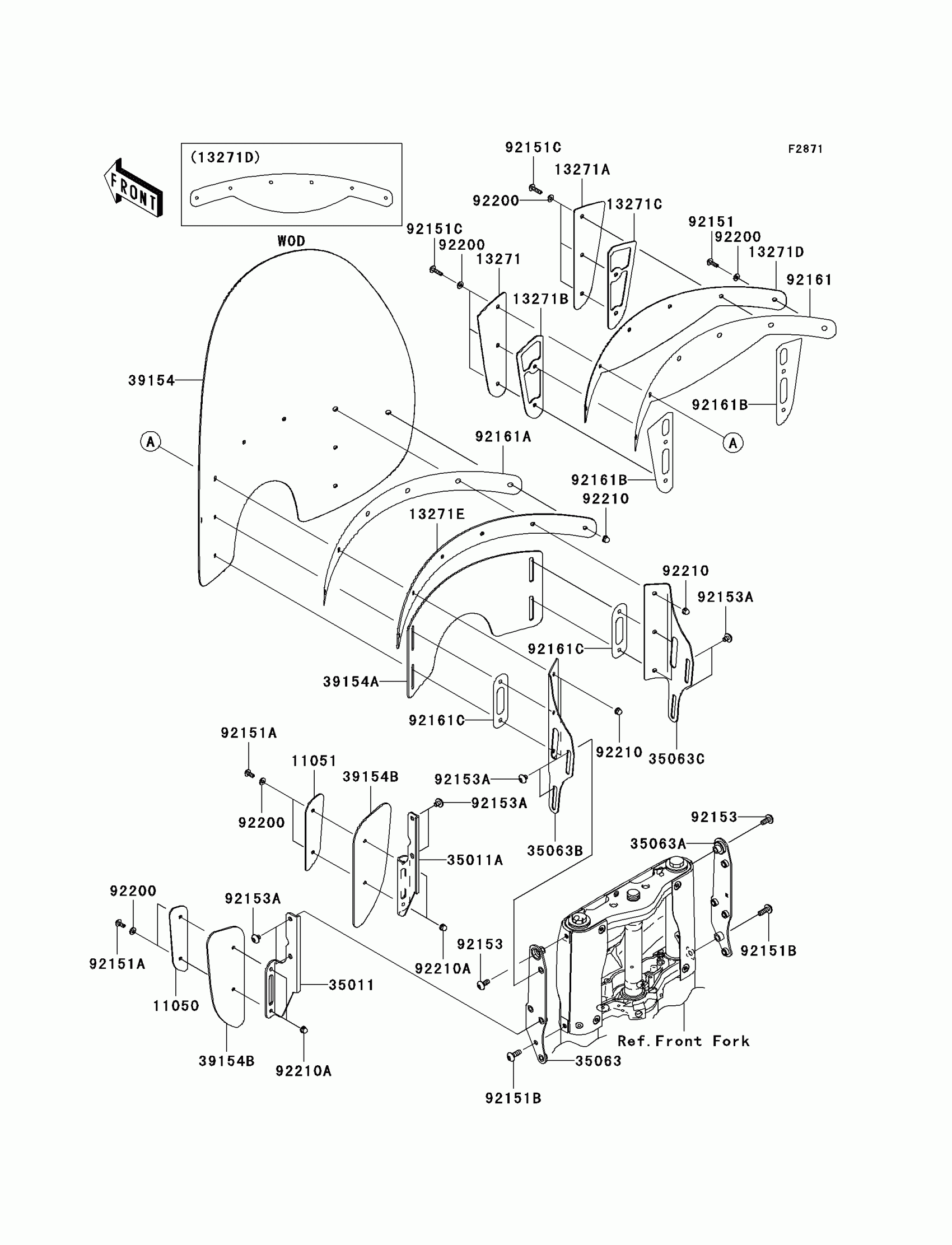

2005 Kawasaki Vulcan 1600 Nomad Cowling Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11050

1

$35.33

In stock

11051

1

$35.33

In stock

13271

PLATE,WINDSHIELD,LH,OUTER

13271-0570

1
Out of stock

13271A

PLATE,WINDSHIELD,RH,OUTER

13271-0571

1
Out of stock

13271B

PLATE,WINDSHIELD,LH,INNER

13271-0572

1
Out of stock

13271C

PLATE,WINDSHIELD,RH,INNER

13271-0573

1
Out of stock

13271D

PLATE,WINDSHIELD,CNT,OUTER

13271-1089

1
Out of stock

13271E

PLATE,WINDSHIELD,CNT,INNER

13271-1090

1
Out of stock

35011

STAY,DEFLECTOR,LH

35011-1916

1

$77.82

In stock

35011A

STAY,DEFLECTOR,RH

35011-1917

1

$77.82

In stock

35063

STAY,MAIN,LH

35063-0209

1

$105.64

In stock

35063A

STAY,MAIN,RH

35063-0210

1

$105.64

In stock

35063B

STAY,WINDSHIELD,LH

35063-0213

1

$66.03

In stock

35063C

STAY,WINDSHIELD,RH

35063-0214

1

$66.03

In stock

39154

WINDSHIELD,MAIN

39154-0012

1
Out of stock

39154A

WINDSHIELD,SUB

39154-0013

1

$184.33

In stock

39154B

1

$97.25

In stock

92151

BOLT,SOCKET,6X20

92151-1750

1

$2.03

In stock

92151A

BOLT,SOCKET,6X16

92151-1751

1

$2.03

In stock

92151B

BOLT,SOCKET,8X25

92151-1753

1

$6.06

In stock

92151C

BOLT,SOCKET,6X25

92151-1945

1

$4.59

In stock

92153

BOLT,SOCKET,8X20

92153-0912

1
Out of stock

92153A

BOLT,SOCKET,8X10

92153-1278

1
Out of stock

92161

1

$32.79

In stock

92161A

1

$22.20

In stock

92161B

1

$12.54

In stock

92161C

1

$9.56

In stock

92200

WASHER,6.5X14.5X1.5

92200-3775

1
Out of stock

92210

NUT,CAP,6MM

92210-0220

1
Out of stock

92210A

NUT,CAP,6MM

92210-1129

1
Out of stock
