2003 Suzuki VS1400GLP Camshaft - Valve Diagram

← All diagrams

Find the part on the Camshaft - Valve diagram for your 2003 Suzuki VS1400GLP, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

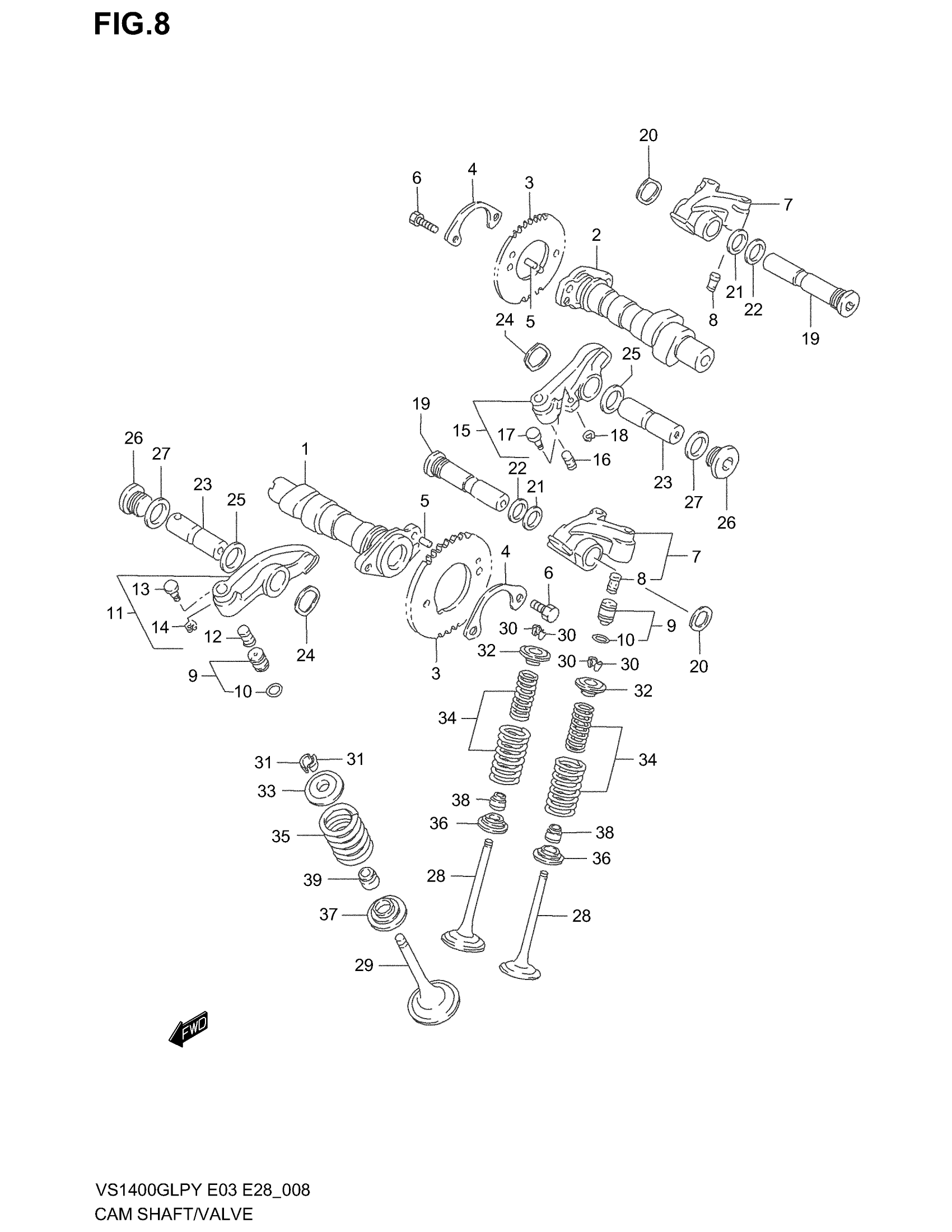

2003 Suzuki VS1400GLP Camshaft - Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAMSHAFT, FRONT

12711-38B00

1
Out of stock

2

CAMSHAFT, REAR

12713-38B00

1
Out of stock

3

SPROCKET, CAMSHAFT | %F.NO.Y2101000 !12741-38B01 W/09261-05005 This part replaces 12741-38B00.

12741-38B01

2
Out of stock

3

SPROCKET, CAMSHAFT | F.NO.Y2101001%

12741-38B01

2
Out of stock

4

2

$2.83

In stock

5

PIN | %F.NO.Y2101000

04221-05109

2
Out of stock

5

PIN | F.NO.Y2101001%

09261-05005

2
Out of stock

6

BOLT (6X12.5)

09111-06027

4

$1.87

In stock

7

ARM, VALVE ROCKER,IN | Includes Item(s) 8

12840-38B01

2
Out of stock

8

CHAMBER, ADJUSTER

12863-38B00

4

$10.56

In stock

10

6

$9.25

In stock

11

ARM, VALVE ROCKER FRONT,EX | Includes Item(s) 12 - 14

12850-38B02

1
Out of stock

12

CHAMBER, ADJUSTER

12863-38B00

1

$10.56

In stock

13

PIN, DECOMP

12844-38B00

1
Out of stock

14

1

$2.35

In stock

15

ARM, VALVE ROCKER REAR,EX | Includes Item(s) 16 - 18

12880-38B01

1
Out of stock

16

CHAMBER, ADJUSTER

12863-38B00

1

$10.56

In stock

17

PIN, DECOMP

12844-38B00

1
Out of stock

18

1

$2.35

In stock

19

SHAFT, VALVE ROCKER ARM,IN

12861-38B00

2
Out of stock

20

WASHER, WAVE

09164-14012

2
Out of stock

21

WASHER (14X20X1.0) | MODEL T This part replaces 08211-14201.

09181-14139

2
Out of stock

21

WASHER | MODEL V/W/X/Y/K1/K2/K3

09181-14139

2
Out of stock

22

GASKET

09168-16003

2

$2.07

In stock

23

SHAFT, VALVE ROCKER ARM,EX

12871-38B00

2
Out of stock

24

WASHER, WAVE

09164-16003

2

$2.67

In stock

25

WASHER

09160-16033

2
Out of stock

26

2

$16.75

In stock

27

GASKET

09168-18003

2

$1.47

In stock

28

VALVE, INTAKE

12911-38B00

4

$67.25

In stock

29

VALVE, EXHAUST

12912-38B00

2

$80.57

In stock

30

COTTER, VALVE

12932-24400

8

$2.14

In stock

31

COTTER, VALVE,EX

12932-82000

4

$3.93

In stock

32

4

$9.35

In stock

34

SPRING SET, VALVE,IN

12920-06B00

4

$14.17

In stock

35

SPRING, VALVE,EX

12922-44110

2
Out of stock

36

SEAT, SPRING,IN

12933-33201

4

$4.42

In stock

37

SEAT, SPRING,EX

12933-45001

2

$7.07

In stock

38

4

$6.49

In stock

39

2

$7.84

In stock
