1986 Kawasaki Voyager Crankcase Diagram

← All diagrams

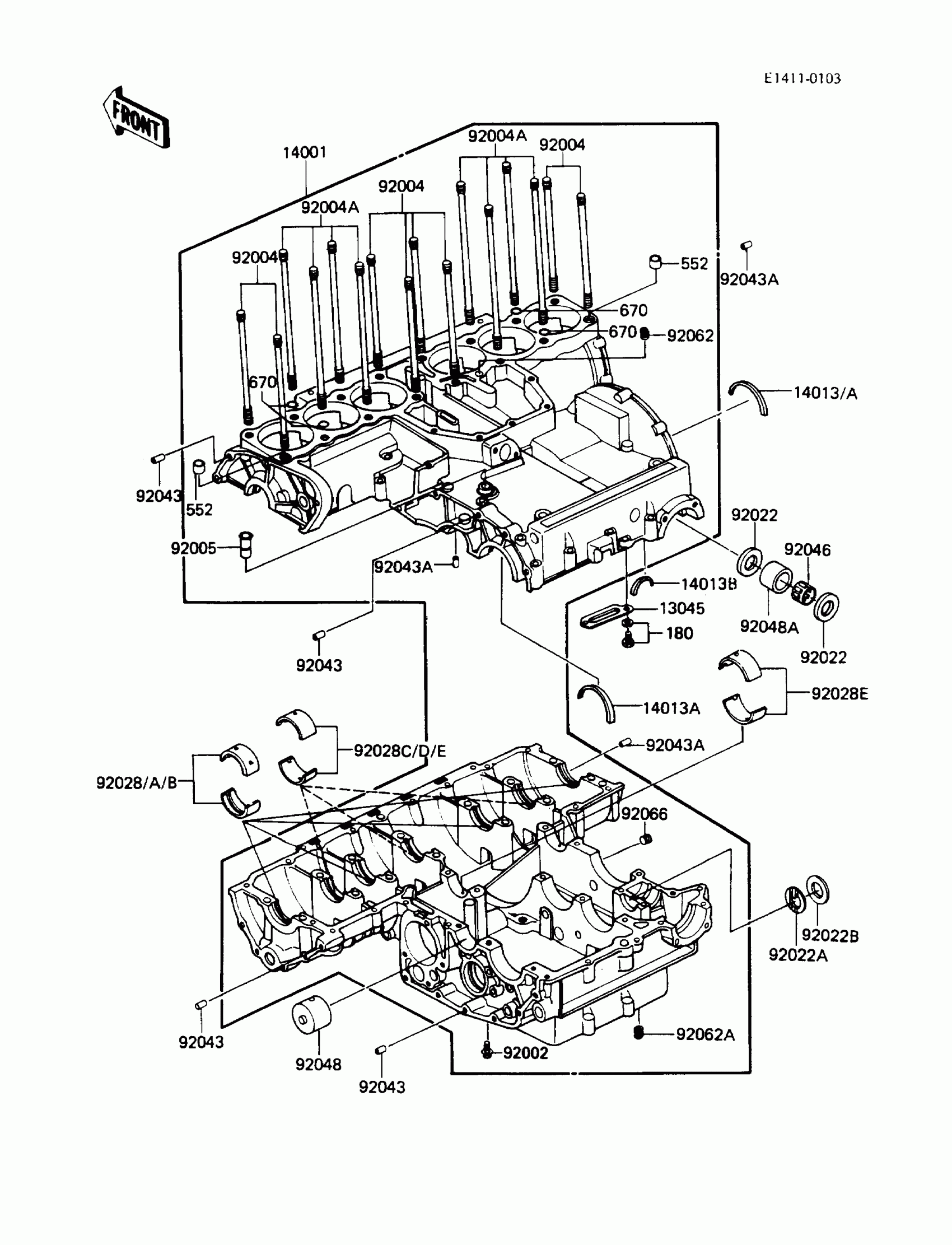

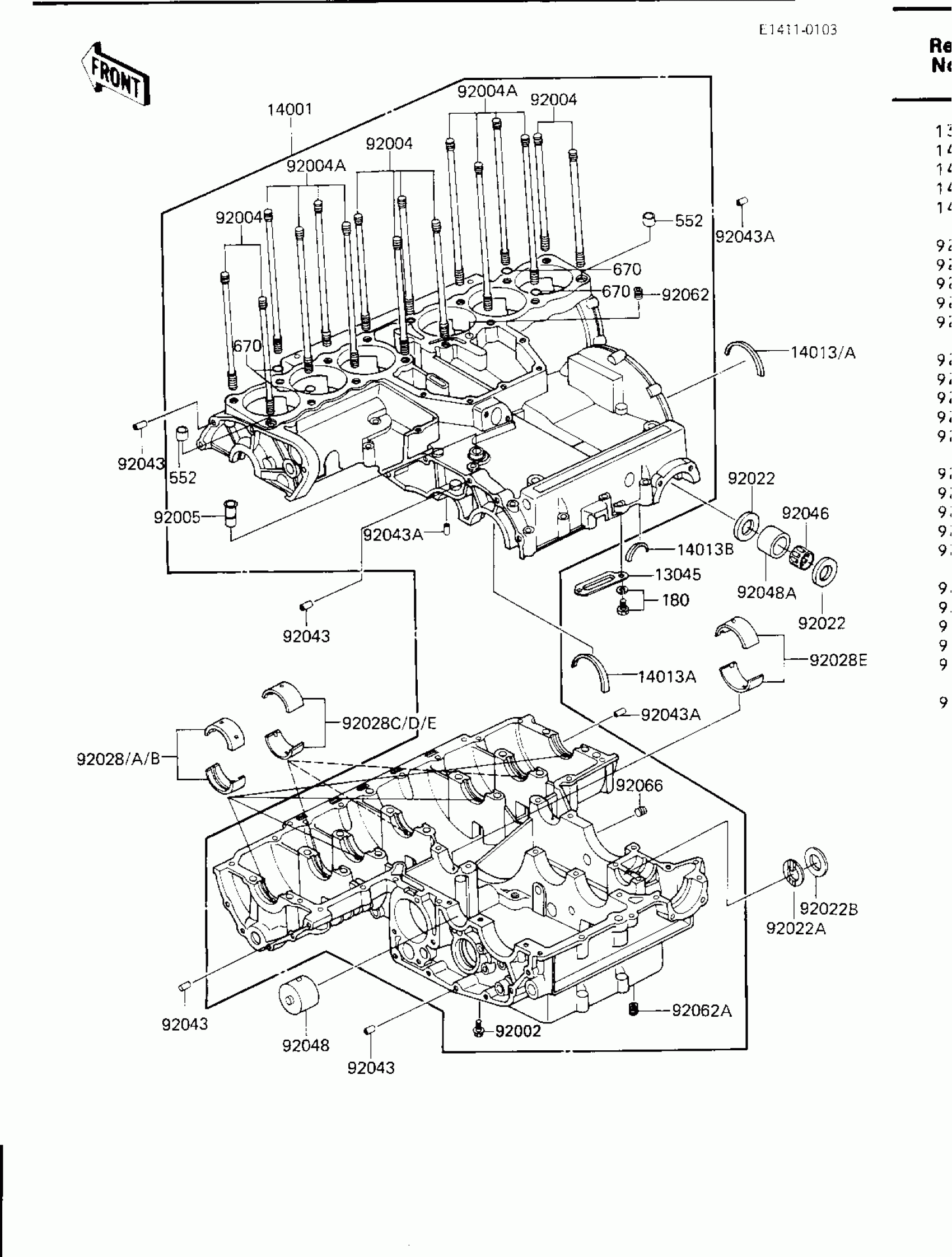

Find the part on the Crankcase diagram for your 1986 Kawasaki Voyager, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1986 Kawasaki Voyager Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13045

RECEIVER-OIL

13045-1002

1
Out of stock

14001

SET-CRANKCASE

14001-5153

1
Out of stock

14013

RING-POSITION,T=1.90

14013-013

—
Out of stock

14013A

RING-POSITION,T=1.98

14013-1004

—
Out of stock

14013B

RING-POSITION

14013-1007

1
Out of stock

92002

BOLT,8X95

92002-1077

1

$10.63

In stock

92004

STUD,10X153

92004-062

1
Out of stock

92004A

STUD,10X195

92004-1019

1
Out of stock

92005

FITTING,BREATHER

14067-006

1

$19.78

In stock

92022

1

$4.25

In stock

92022A

WASHER,T=2.2

92022-1388

1

$15.54

In stock

92022B

WASHER,15X28X2.3

92022-1389

1

$3.24

In stock

92028

—

$15.71

In stock

92028A

BUSHING,MAIN JOURNAL,BLACK

92028-1104

—
Out of stock

92028B

BUSHING,MAIN JOURNAL,BROWN

92028-1105

—
Out of stock

92028C

BUSHING,MAIN JOURNAL,BLUE

92028-1106

—
Out of stock

92028D

BUSHING,MAIN JOURNAL,BLACK

92028-1107

—
Out of stock

92028E

BUSHING,MAIN JOURNAL,BROWN

92028-1108

—
Out of stock

92043

PIN,DOWEL,6.3X8X14

92042-007

1

$4.51

In stock

92043A

PIN,DOWEL,6X16

92042-016

1

$3.97

In stock

92046

BEARING-NEEDLE,TK202814E01

92046-1042

1
Out of stock

92048

RACE,DRIVE SHAFT,LH

92048-1008

1
Out of stock

92048A

RACE

92048-1018

1
Out of stock

92062

NOZZLE,BLACK

92062-011

1

$8.37

In stock

92062A

NOZZLE,SILVER

92062-015

1

$3.22

In stock

92066

PLUG,OIL LINE,1/8X7

92066-059

1
Out of stock

180

BOLT-UPSET-WS

180B0616

1
Out of stock

552

PIN-DOWEL,6.5X10X12

552B1012

1
Out of stock

670

O RING,12MM

670B2012

1

$2.58

In stock
