2016 Yamaha V-MAX (VMX17GL) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2016 Yamaha V-MAX (VMX17GL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

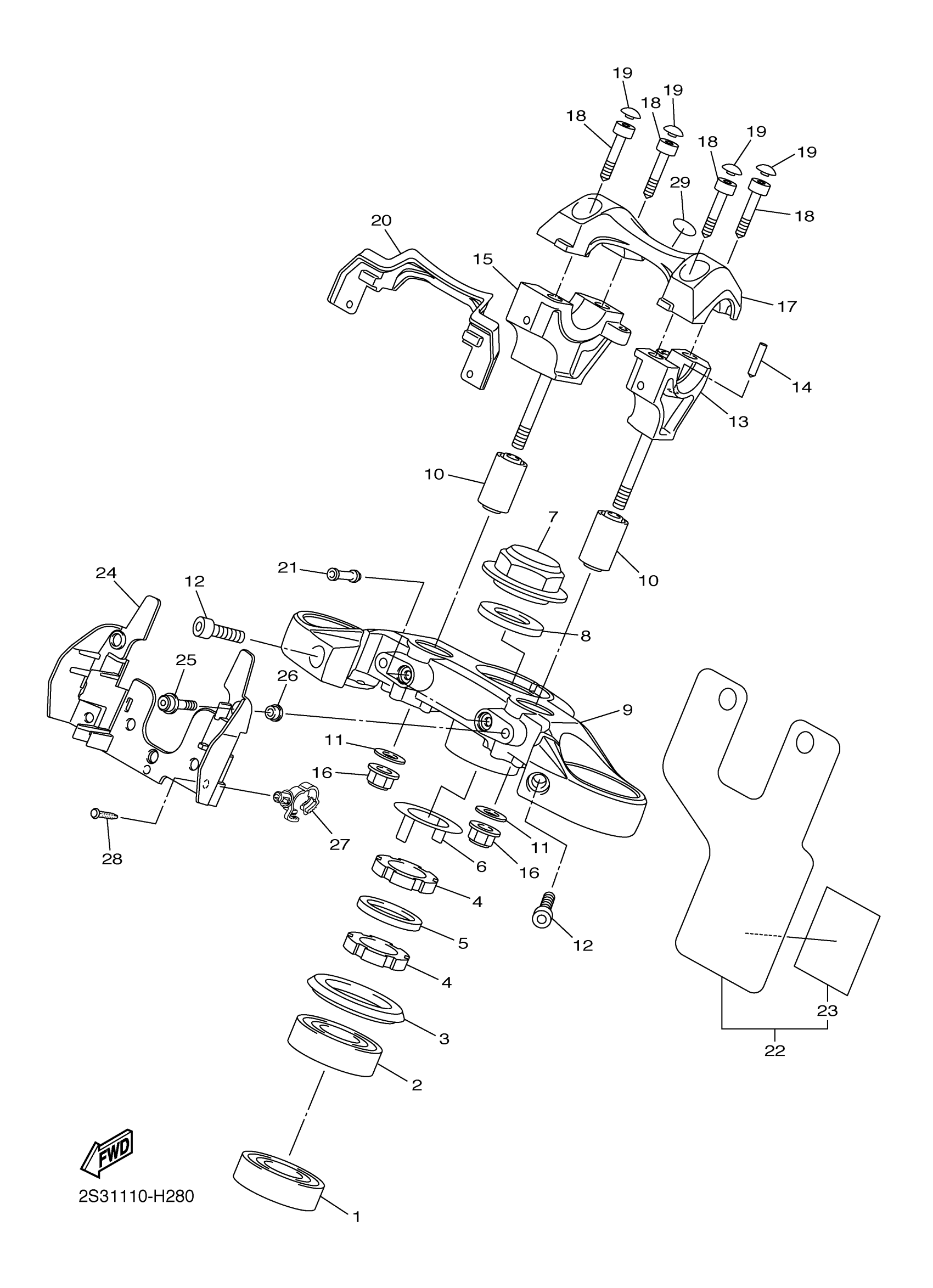

2016 Yamaha V-MAX (VMX17GL) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

1

$60.13

In stock

2

BEARING(4EW)

93332-00078-00

1
Out of stock

3

COVER, BALL RACE 2

4EW-23416-00-00

1

$29.42

In stock

4

NUT

90179-28011-00

—
Out of stock

5

WASHER, PLATE(4GY)

90202-28216-00

1
Out of stock

6

WASHER, SPECIAL

4GY-23418-00-00

—
Out of stock

7

NUT

90179-22009-00

—

$15.94

In stock

8

WASHER, PLATE

90201-22018-00

1

$4.11

In stock

9

CROWN, HANDLE

2S3-23435-00-00

—

$190.38

In stock

10

HOLDER, DAMPER

5A8-23434-01-00

—

$32.31

In stock

11

WASHER, PLATE(3GM)

90201-106M5-00

1

$6.92

In stock

12

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

13

HOLDER

2S3-23857-01-00

1

$147.58

In stock

14

PIN, SPRING(7EH)

91609-50020-00

—

$3.28

In stock

15

HOLDER 2

2S3-23867-01-00

—

$107.49

In stock

16

NUT, S/L FLANGE

95602-10200-00

—

$2.29

In stock

17

HOLDER, HANDLE UPPER

2S3-23441-00-00

—

$147.82

In stock

18

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

19

PLUG(42X)

90338-08163-00

—
Out of stock

20

DAMPER

2S3-23465-00-00

—

$33.17

In stock

21

SPACER

2S3-23448-00-00

—

$22.83

In stock

22

PROTECTER COMP., 1

2S3-2314H-00-00

1
Out of stock

23

PATCH

2S3-2317A-00-00

—

$5.11

In stock

24

GUIDE, CABLE

2S3-23389-00-00

—

$19.97

In stock

25

BOLT, HEXAGON SOCKET HEAD

90110-06025-00

—

$3.26

In stock

26

COLLAR

90387-06210-00

—

$6.14

In stock

27

CLAMP

90464-18002-00

—

$6.92

In stock

28

RIVET

90269-03002-00

—

$1.46

In stock

29

TUNING FORK MARK

5GT-2836B-10-00

—

$14.37

In stock
