2009 Suzuki VLR1800 Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 2009 Suzuki VLR1800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

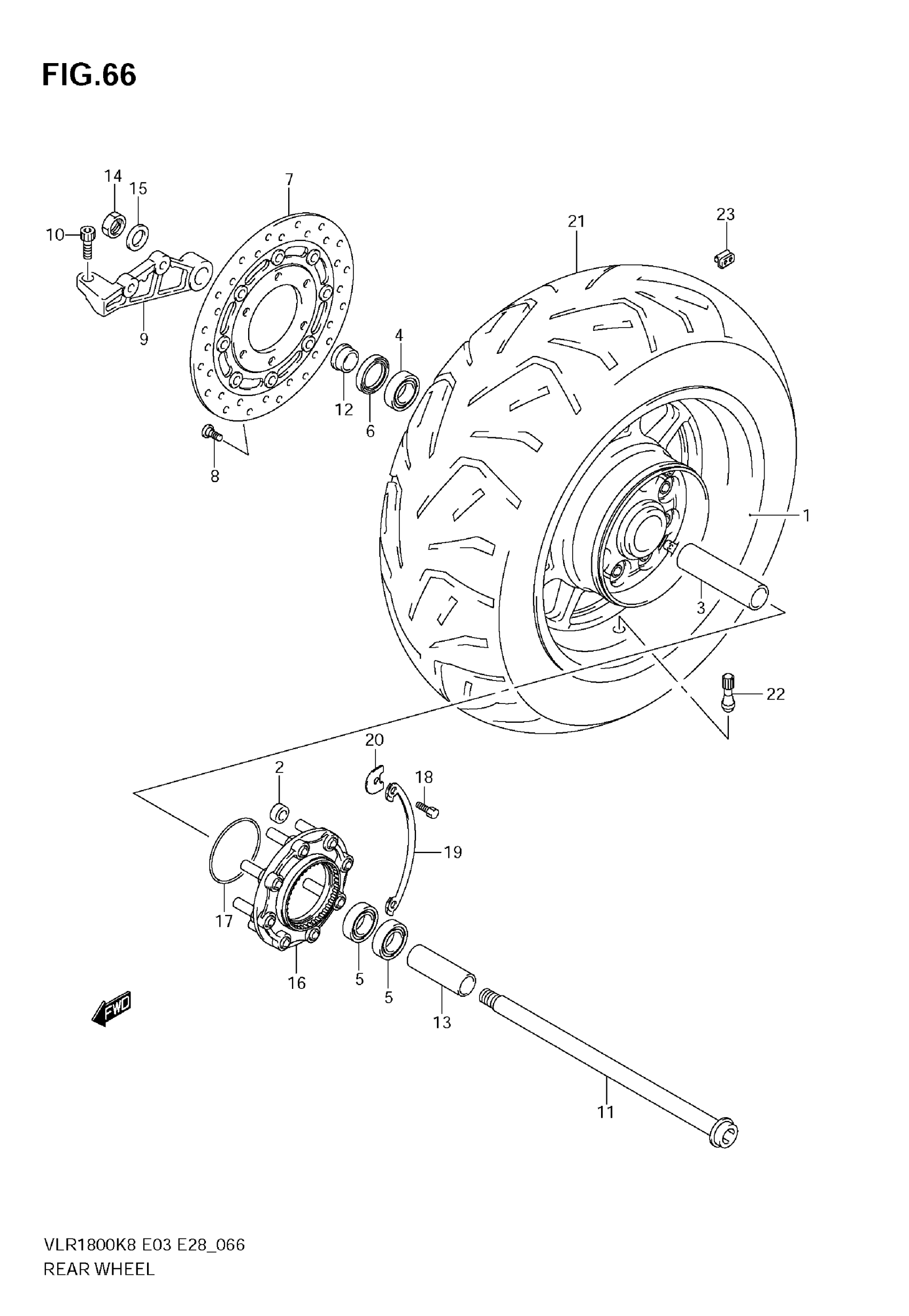

2009 Suzuki VLR1800 Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WHEEL SET, REAR (16M/CXMT8.00) (SILVER) | MODEL K8

64100-22840-12Z

1
Out of stock

1

WHEEL SET, REAR (16M/CXMT8.00) (SILVER) | MODEL K9; Includes Item(s) 2 - 2

64100-22850-12Z

1
Out of stock

2

BUSH, REAR HUB | MODEL K8

09319-12062

8
Out of stock

2

BUSH, REAR HUB | MODEL K9

09319-12019

8
Out of stock

3

SPACER, REAR WHEEL BEARING

64731-22H00

1
Out of stock

4

BEARING, REAR WHEEL, R

09262-25061

1
Out of stock

5

BEARING (25X52X15)

08143-62057

2
Out of stock

6

.SEAL,OIL (32X52X7)

09285-32004

1
Out of stock

7

DISC, REAR BRAKE | MODEL K8

69210-10F50

1
Out of stock

7

DISC, REAR BRAKE | MODEL K9

69210-10F40

1
Out of stock

8

BOLT, DISC

09106-08160

6
Out of stock

9

BRACKET, REAR CALIPER

69721-48G20

1
Out of stock

10

BOLT, RR CALIPER BRACKET

09103-12109

1
Out of stock

11

AXLE, REAR

64711-22H00

1
Out of stock

12

SPACER, REAR AXLE, R

64741-48G00

1
Out of stock

13

SPACER, REAR AXLE, L

64772-48G00

1
Out of stock

14

NUT, REAR AXLE

09159-22007

1
Out of stock

15

WASHER, REAR AXLE NUT

09160-22081

1
Out of stock

16

JOINT ASSY, REAR HUB

64680-48G00

1
Out of stock

17

O-RING, DRIVEN JOINT

09280-80001

1

$3.79

In stock

18

BOLT, DRIVEN JOINT WASHER

09119-06049

4
Out of stock

19

WASHER, REAR HUB DRIVEN

64679-48G00

2
Out of stock

20

WASHER, THRUST

64677-48G10

4
Out of stock

21

TIRE, RR, 240/55R16M/C 86V (BRIDGESTONE) | G852 VLR1800K8/K9/TK8

65110-22H00

1
Out of stock

21

TIRE, RR, 240/55R16M/C 86V (BRIDGESTONE) | G852 VLR1800TK9

65110-22H10

1
Out of stock

22

VALVE ASSY, WHEEL RIM

43130-24A00

1
Out of stock

23

BALANCER, WHEEL NO.1

55411-22H00

1
Out of stock

23

BALANCER, WHEEL NO.2

55412-22H00

1
Out of stock

23

BALANCER, WHEEL NO.3

55413-22H00

1
Out of stock
