2010 Kawasaki Versys® Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2010 Kawasaki Versys®, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

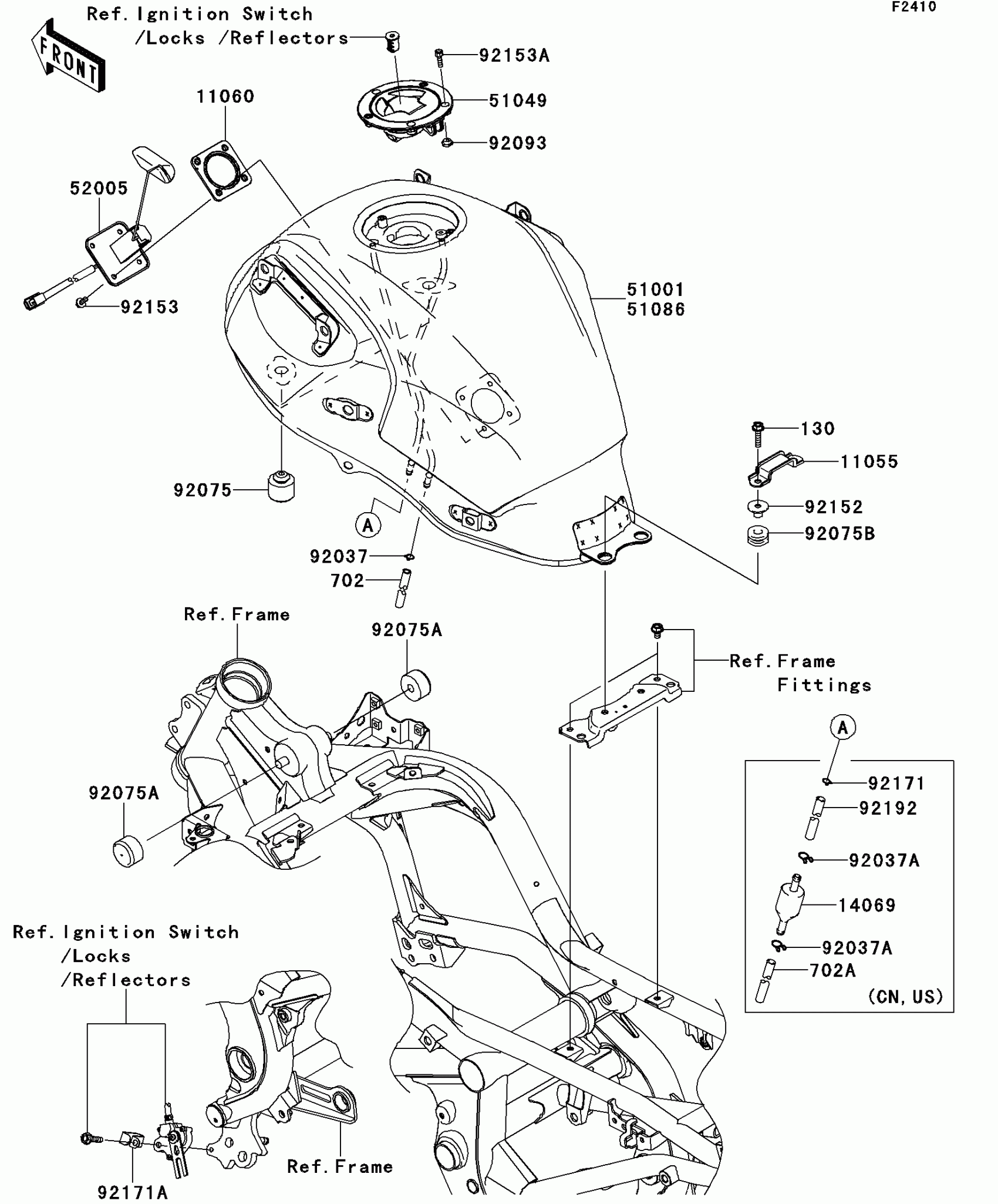

2010 Kawasaki Versys® Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11055

BRACKET,SEAT

11055-1926

1

$5.69

In stock

11060

GASKET,FUEL GAUGE

11060-1952

1

$19.64

In stock

14069

BREATHER,FUEL TANK

14069-1004

1

$8.09

In stock

51001

1

$1,249.50

In stock

51049

CAP-TANK,FUEL

51049-0039

1

$139.09

In stock

51086

1

$900.97

In stock

52005

GAUGE,FUEL

52005-0023

1

$204.74

In stock

92037

CLAMP,TUBE

92037-010

1

$3.12

In stock

92037A

CLAMP,TUBE

92037-147

1

$5.84

In stock

92075

DAMPER

92075-1002

1

$5.42

In stock

92075A

DAMPER,FUEL TANK

92075-125

1

$4.93

In stock

92075B

DAMPER,10X24X12

92075-1690

1

$3.97

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

92152

COLLAR

92152-0365

1

$1.20

In stock

92153

BOLT,FLANGED,5X12

92153-1421

1
Out of stock

92153A

BOLT,SOCKET,5X16

92153-1616

1

$1.20

In stock

92171

CLAMP

92171-0573

1

$1.20

In stock

92171A

CLAMP

92171-0911

1

$7.56

In stock

92192

TUBE,BREATHER

92192-0828

1
Out of stock

130

BOLT-FLANGED,6X25

130BA0625

1

$1.01

In stock

702

1

$20.58

In stock

702A

TUBE-RUBBER

702A07100

1

$10.53

In stock
