2024 Kawasaki Versys 650 Rear Hub Diagram

← All diagrams

Find the part on the Rear Hub diagram for your 2024 Kawasaki Versys 650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

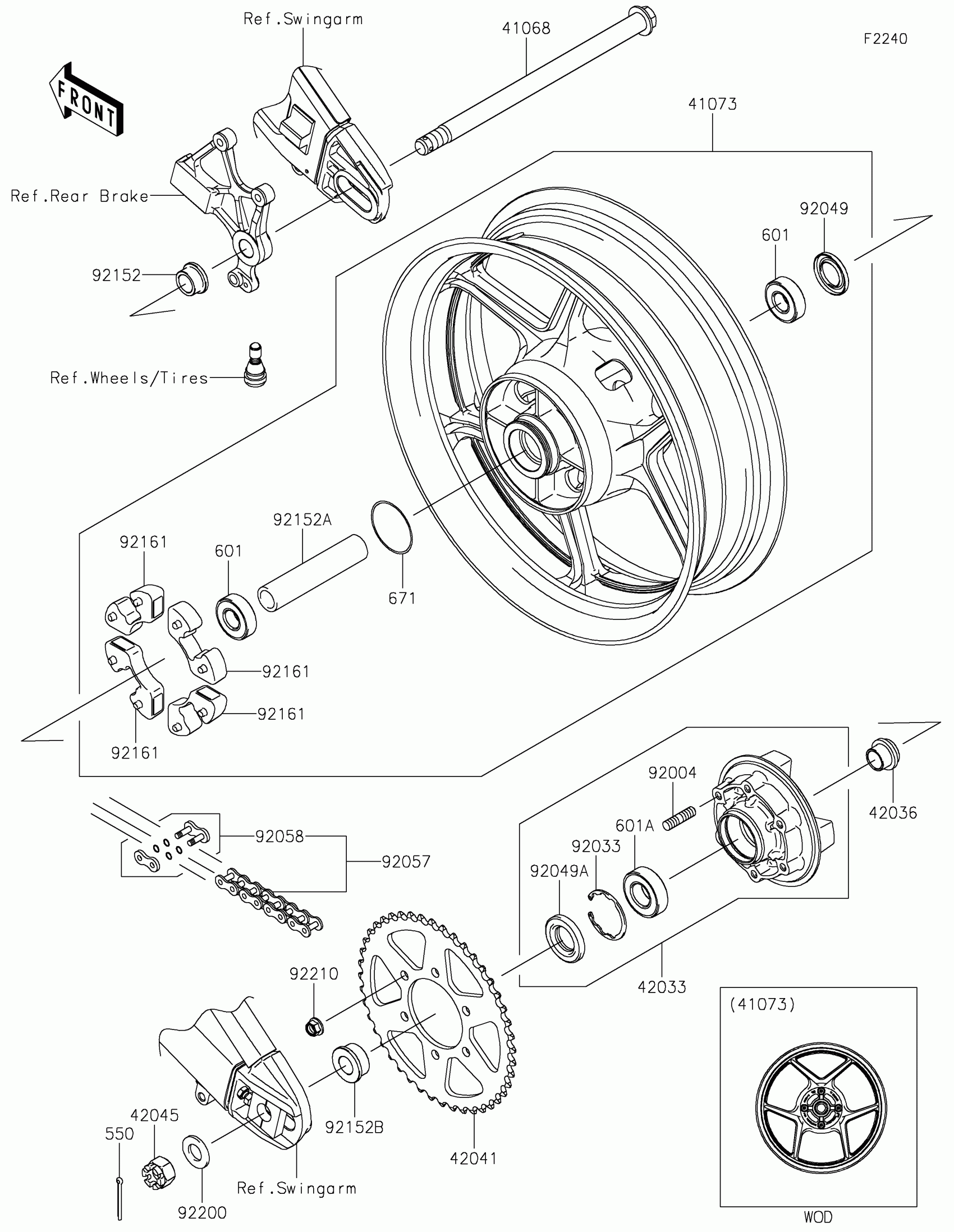

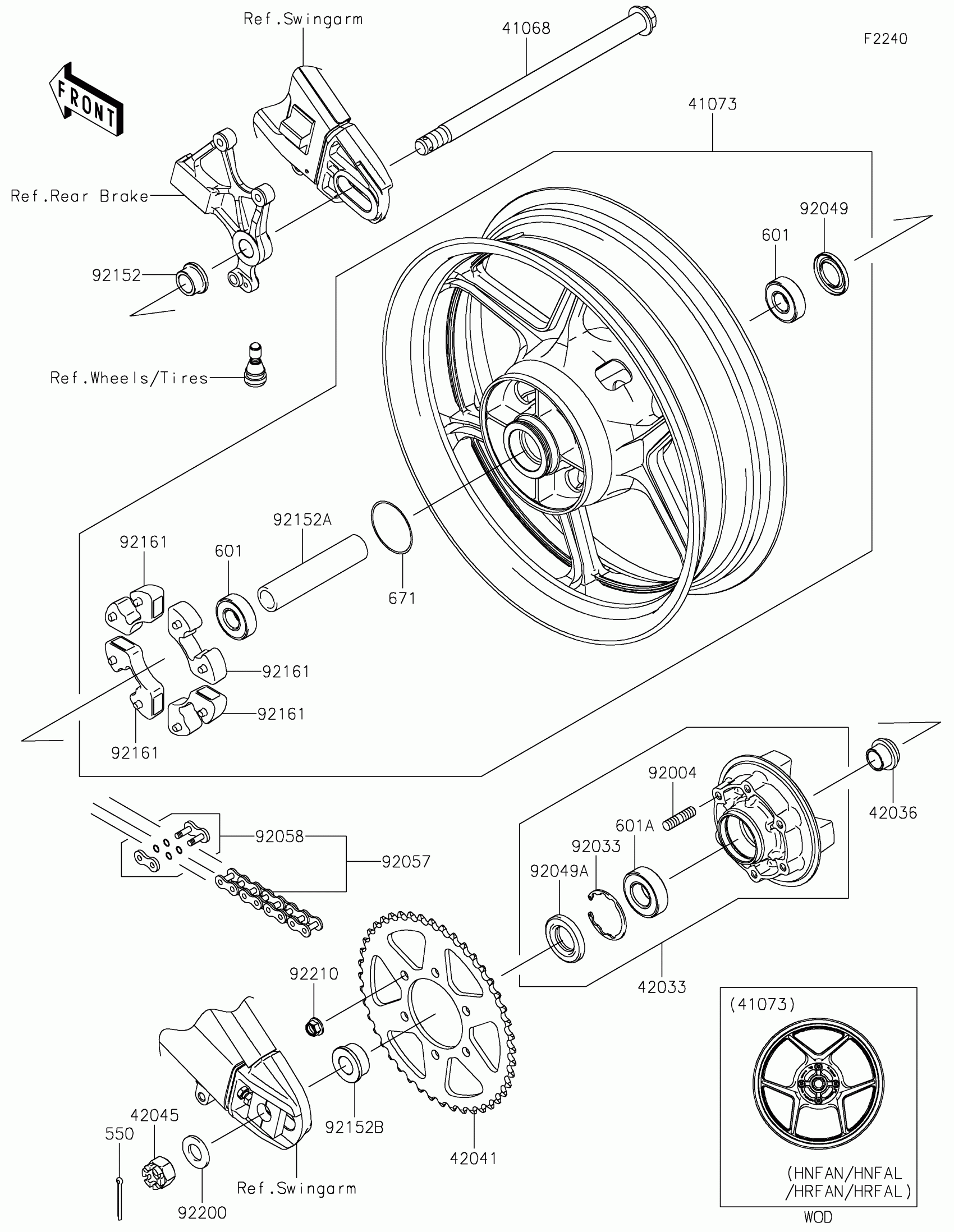

2024 Kawasaki Versys 650 Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

41068

AXLE,RR

41068-0054

1

$48.01

In stock

41073

WHEEL-ASSY,RR,G.BLACK

41073-0658-QT

1

$905.57

In stock

42033

1

$235.46

In stock

42036

SLEEVE,RR HUB,L=23

42036-1251

1

$23.69

In stock

42041

SPROCKET-HUB,46T

42041-0087

1

$71.21

In stock

42045

NUT,CASTLE,18MM

42045-018

1

$7.31

In stock

92004

STUD,10X19

92004-0048

1
Out of stock

92033

RING-SNAP,52MM

92033-1043

1

$6.41

In stock

92049

SEAL-OIL,28 47 5

92049-0140

1
Out of stock

92049A

SEAL-OIL

92049-1287

1
Out of stock

92057

1

$185.67

In stock

92058

JOINT-CHAIN

92058-0077

1

$13.00

In stock

92152

1

$13.35

In stock

92152A

COLLAR,20.2X28X133

92152-0748

1

$24.78

In stock

92152B

1

$15.36

In stock

92161

DAMPER,SHOCK,RR HUB

92161-0342

1

$23.64

In stock

92200

WASHER,19X36X3.2

92200-0296

1
Out of stock

92210

NUT,LOCK,FLANGED,10MM

92210-0276

1
Out of stock

550

PIN-COTTER,4.0X40

550AA4040

1

$1.10

In stock

601

1

$27.14

In stock

601A

BEARING-BALL

601B6205UU

1

$26.83

In stock

671

O RING,60MM

671B2560

1

$5.45

In stock
