2024 Kawasaki Versys 650 Frame Fittings Diagram

← All diagrams

Find the part on the Frame Fittings diagram for your 2024 Kawasaki Versys 650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

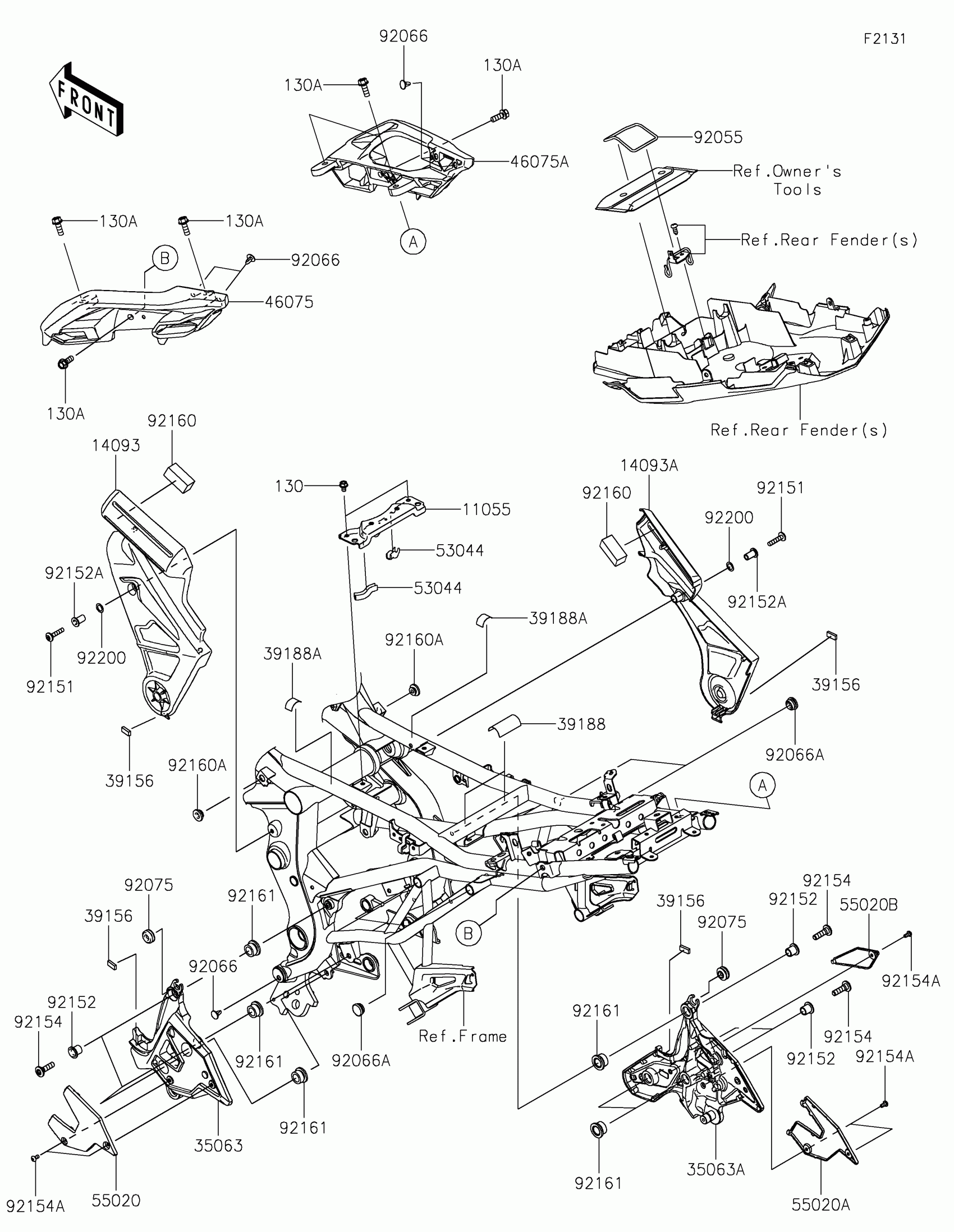

2024 Kawasaki Versys 650 Frame Fittings Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11055

BRACKET,FUEL TANK

11055-1929

1

$20.83

In stock

14093

COVER,PIVOT,LH,F.S.BLACK

14093-0263-18T

1

$120.70

In stock

14093A

COVER,PIVOT,RH,F.S.BLACK

14093-0264-18T

1

$120.70

In stock

35063

STAY,STEP,LH,F.S.BLACK

35063-0967-18R

1

$89.73

In stock

35063A

STAY,STEP,RH,F.S.BLACK

35063-1376-18R

1

$89.73

In stock

39156

PAD,18X8X4

39156-1921

1

$1.59

In stock

39188

TAPE,40X50

39188-0049

1

$2.24

In stock

39188A

TAPE,15X30

39188-0590

1

$0.85

In stock

46075

GRIP,TANDEM,LH,F.S.BLACK

46075-0593-18R

1

$195.62

In stock

46075A

GRIP,TANDEM,RH,F.S.BLACK

46075-0594-18R

1

$195.62

In stock

53044

TRIM,L=40

53044-1174

1

$3.85

In stock

55020

GUARD,STEP,LH

55020-0978

1

$7.41

In stock

55020A

GUARD,STEP,RH,RR

55020-0979

1

$7.41

In stock

55020B

GUARD,STEP,RH,FR

55020-0980

1

$3.53

In stock

92055

RING-O,62.6X3.5

92055-0798

1

$2.20

In stock

92066

PLUG

92066-1103

1

$3.10

In stock

92066A

PLUG

92066-1306

1

$4.34

In stock

92075

DAMPER

92075-1067

1

$3.72

In stock

92151

BOLT,SOCKET,6X30

92151-1605

1

$1.95

In stock

92152

COLLAR,10.6X13.8X15

92152-0976

1

$3.26

In stock

92152A

COLLAR,6.5X10X19.1

92152-2764

1

$3.14

In stock

92154

BOLT,SOCKET,8X30

92154-0842

1

$3.26

In stock

92154A

BOLT,SOCKET,5X10

92154-2801

1

$0.88

In stock

92160

DAMPER

92160-1272

1

$4.20

In stock

92160A

DAMPER

92160-1613

1

$2.97

In stock

92161

DAMPER,14X26X13.9

92161-0946

1

$1.44

In stock

92200

WASHER,10.4X15.9X0.5

92200-0157

1
Out of stock

130

BOLT-FLANGED,6X10

130BA0610

1

$1.12

In stock

130A

BOLT-FLANGED,8X22

130BA0822

1

$2.59

In stock
