2020 Kawasaki Teryx KRX® 1000 Air Cleaner Diagram

← All diagrams

Find the part on the Air Cleaner diagram for your 2020 Kawasaki Teryx KRX® 1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

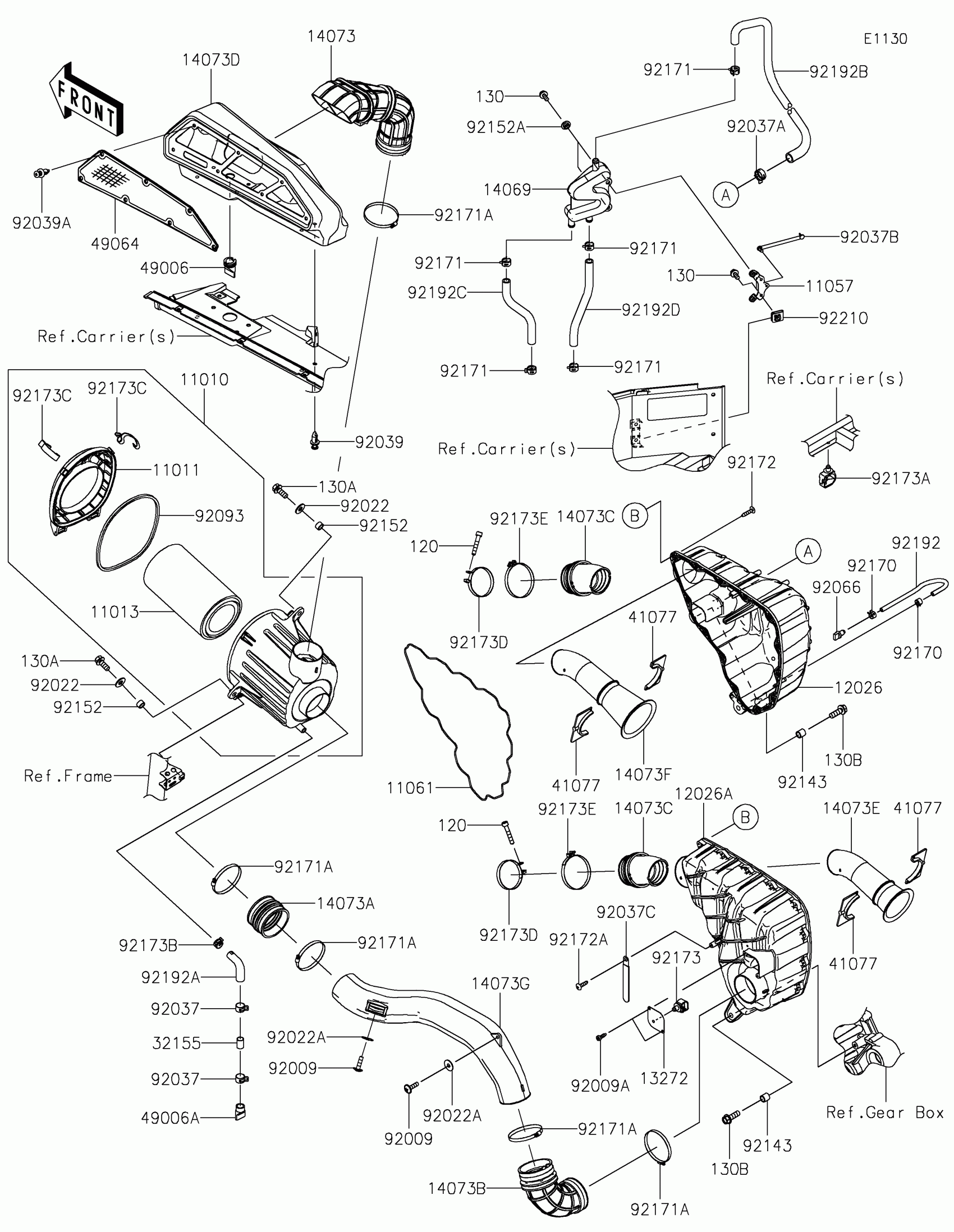

2020 Kawasaki Teryx KRX® 1000 Air Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11010

FILTER-ASSY-AIR

11010-0900

1
Out of stock

11011

CASE-AIR FILTER,UPP

11011-0905

1
Out of stock

11013

ELEMENT-AIR FILTER

11013-0782

1
Out of stock

11057

BRACKET,BREATHER

11057-2431

1
Out of stock

11061

GASKET,CHAMBER

11061-1312

1
Out of stock

12026

CHAMBER,RH

12026-0019

1
Out of stock

12026A

CHAMBER,LH

12026-0020

1
Out of stock

13272

PLATE,TEMP SENSOR

13272-2711

1
Out of stock

14069

BREATHER

14069-0032

1
Out of stock

14073

DUCT,INTAKE,DIRTYSIDE

14073-0922

1
Out of stock

14073A

DUCT,A/F CASE

14073-0923

1
Out of stock

14073B

DUCT,CHAMBER

14073-0925

1
Out of stock

14073C

DUCT,CHAMBER-THROTTLE

14073-0931

1
Out of stock

14073D

DUCT,INTAKE,DIRTYSIDE BOX

14073-0954

1
Out of stock

14073E

DUCT,INTAKE,#1 CYLINDER

14073-0956

1
Out of stock

14073F

DUCT,INTAKE,#2 CYLINDER

14073-0957

1
Out of stock

14073G

DUCT,A/F CASE-CHAMBER

14073-0963

1
Out of stock

32155

PIPE,DRAIN

32155-4087

1
Out of stock

41077

ADAPTER

41077-0737

1
Out of stock

49006

BOOT

49006-0633

1
Out of stock

49006A

BOOT

49006-1292

1
Out of stock

49064

FILTER-AIR

49064-0012

1
Out of stock

92009

SCREW,6X22

92009-1441

1
Out of stock

92009A

SCREW,TAPPING,5X16

92009-1984

1
Out of stock

92022

WASHER,8.5X20X1.6

92022-1561

1
Out of stock

92022A

WASHER,PLAIN,6.5X20X1

92022-165

1
Out of stock

92037

CLAMP,HOSE CLIP

92037-1460

1
Out of stock

92037A

CLAMP

92037-1594

1
Out of stock

92037B

CLAMP,SPEED,L=80.5

92037-1903

1
Out of stock

92037C

CLAMP

92037-1993

1
Out of stock

92039

RIVET

92039-0776

1
Out of stock

92039A

RIVET,TWO-PIECE CLIP

92039-0818

1
Out of stock

92066

PLUG,DRAIN

92066-0782

1
Out of stock

92093

SEAL,AIR FILTER CASE

92093-0726

1
Out of stock

92143

COLLAR,8.8X12X11.5

92143-1340

1
Out of stock

92152

COLLAR,8.8X12.3X6.9

92152-1853

1
Out of stock

92152A

COLLAR,6.5X10X5.3

92152-1863

1
Out of stock

92170

CLAMP

92170-2042

1
Out of stock

92171

CLAMP

92171-0329

1
Out of stock

92171A

CLAMP

92171-1383

1
Out of stock

92172

SCREW,TAPPING,5X25

92172-0432

1
Out of stock

92172A

SCREW,TAPPING,5X20

92172-0483

1
Out of stock

92173

CLAMP,12MM DIA.

92173-0736

1
Out of stock

92173A

CLAMP

92173-0861

1
Out of stock

92173B

CLAMP

92173-1463

1
Out of stock

92173C

CLAMP,AIR FILTER CASE

92173-2023

1
Out of stock

92173D

CLAMP,74MM

92173-2219

1
Out of stock

92173E

CLAMP,88MM

92173-2256

1
Out of stock

92192

TUBE,7X10X310

92192-1955

1
Out of stock

92192A

TUBE,DRAIN

92192-2312

1
Out of stock

92192B

TUBE,BREATHER-CHAMBER

92192-2337

1
Out of stock

92192C

TUBE,CYL.HEAD,RH-BREATHER,LH

92192-2338

1
Out of stock

92192D

TUBE,CYL.HEAD,LH-BREATHER,RH

92192-2339

1
Out of stock

92210

NUT,CLIP,6MM

92210-1768

1
Out of stock

120

BOLT-SOCKET,6X35

120CA0635

1
Out of stock

130

BOLT-FLANGED,6X14

130BA0614

1
Out of stock

130A

BOLT-FLANGED,8X20

130BA0820

1
Out of stock

130B

BOLT-FLANGED,8X25

130BA0825

1
Out of stock
