1991 Kawasaki Tengai Starter Motor Diagram

← All diagrams

Find the part on the Starter Motor diagram for your 1991 Kawasaki Tengai, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

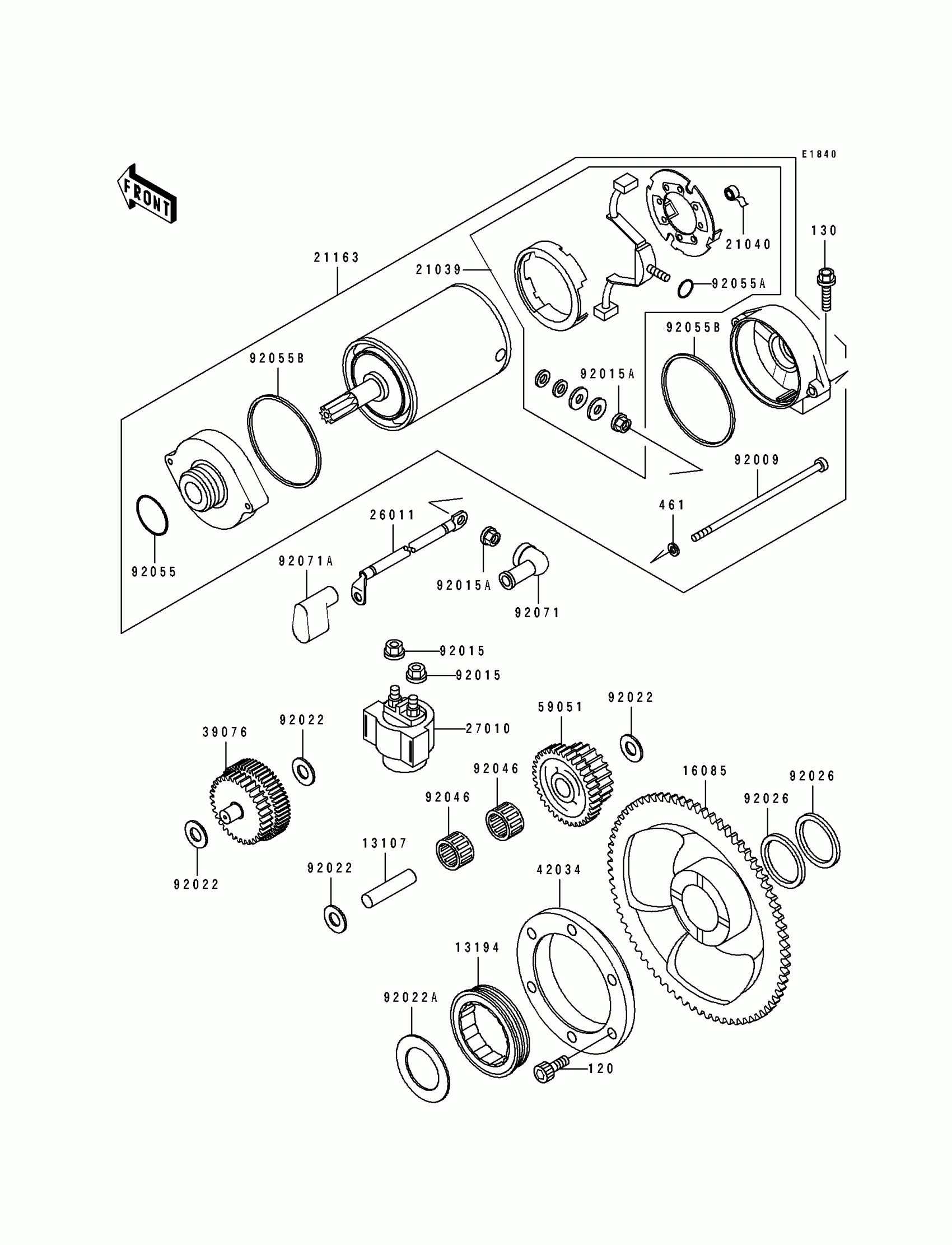

1991 Kawasaki Tengai Starter Motor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13107

SHAFT,IDLER

13107-1135

1

$17.39

In stock

13194

CLUTCH-ONEWAY

13194-1073

1
Out of stock

16085

GEAR,ONEWAY CLUTCH

16085-1205

1
Out of stock

21039

BRUSH,CARBON

21039-1060

1

$85.95

In stock

21040

SPRING-BRUSH

21040-1055

1

$8.24

In stock

21163

STARTER-ELECTRIC

21163-1108

1

$523.94

In stock

26011

1

$61.25

In stock

27010

SWITCH,STARTER

27010-1075

1

$41.37

In stock

39076

1

$229.27

In stock

42034

COUPLING

42034-1094

1

$138.51

In stock

59051

GEAR-SPUR,20T & 37T

59051-1133

1

$118.06

In stock

92009

SCREW

92009-1369

1
Out of stock

92015

NUT,FLANGED,6MM

92015-1193

1
Out of stock

92015A

NUT,STARTER MOTOR

92015-1476

1

$3.85

In stock

92022

WASHER,10.2X20X0.5

92022-1649

1

$3.43

In stock

92022A

WASHER,32.2X50X1.0

92022-1650

1

$7.49

In stock

92026

1

$20.39

In stock

92046

BEARING-NEEDLE,K10X14X10

92046-1134

1
Out of stock

92055

RING-O

92055-1276

1

$7.86

In stock

92055A

RING-O,4.5X2.0

92055-1370

1

$4.17

In stock

92055B

1

$9.58

In stock

92071

1

$7.48

In stock

92071A

GROMMET,TERMINAL

92071-1130

1

$10.85

In stock

120

BOLT-SOCKET,8X18

120P0818

1
Out of stock

130

BOLT,FLANGED,6X25

130G0625

1
Out of stock

461

WASHER SPRING 5MM

461F0500

1
Out of stock
