1976 Yamaha SRX440 Track - Suspension Diagram

← All diagrams

Find the part on the Track - Suspension diagram for your 1976 Yamaha SRX440, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

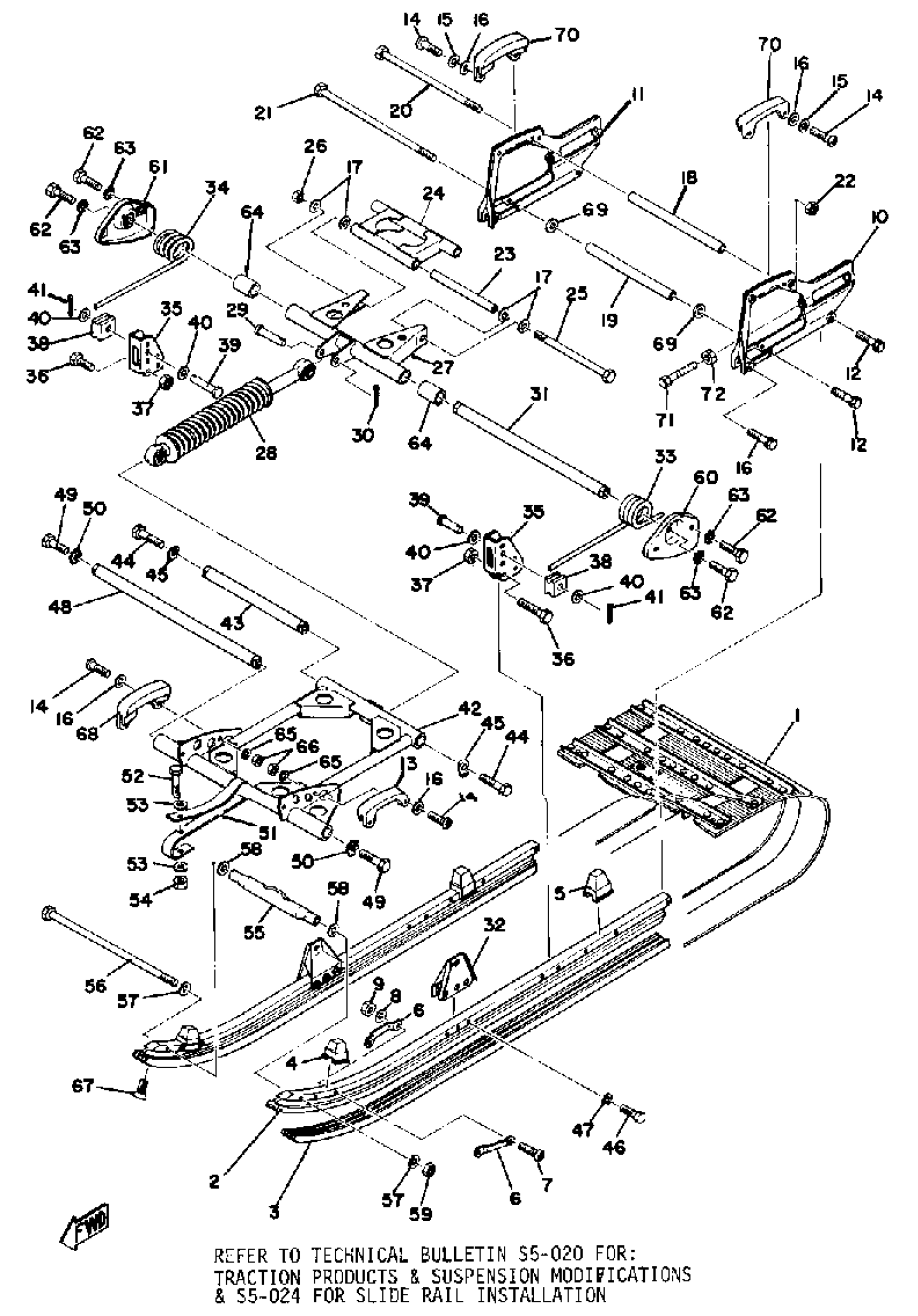

1976 Yamaha SRX440 Track - Suspension Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TRACK ASSEMBLY

8A7-47110-00-00

1
Out of stock

2

FRAME, SLIDING 1

8A7-47411-00-00

1
Out of stock

3

RUNNER, SLIDING 1

8A7-47421-10-XX

1
Out of stock

4

DAMPER 1

888-47456-01-00

1

$8.78

In stock

5

DAMPER 2

885-47457-00-00

1
Out of stock

6

PLATE, DAMPER

885-47458-01-00

1
Out of stock

7

SCREW, PAN HEAD

98517-05030-00

1

$7.92

In stock

8

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

9

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

10

FRAME, SLIDING 2

8A5-47412-00-00

1
Out of stock

11

FRAME, SLIDING 3

8A5-47413-00-00

1
Out of stock

12

BOLT, WITH WASHER

90119-08008-00

1
Out of stock

13

RUNNER, SLIDING 3

8A7-47423-01-00

1
Out of stock

14

BOLT, HEXAGON

97017-06020-00

1

$2.55

In stock

15

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

16

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

17

WASHER (1T1)

90201-08649-00

—
Out of stock

18

COLLAR (899 SUSPENSION)

90387-08497-00

—

$12.38

In stock

19

COLLAR (899 SUSPENSION)

90387-08496-00

—

$9.91

In stock

20

BOLT, HEXAGON (97101-08245)

97321-08245-00

1
Out of stock

21

BOLT (8M8)

90101-08374-00

—
Out of stock

22

NUT, U

95617-08100-00

—

$6.78

In stock

23

PIPE

90440-14M00-00

1

$6.00

In stock

24

SHAFT 1

(8A8-47465-02-00)

1
Out of stock

25

BOLT, HEXAGON

97321-08175-00

1
Out of stock

26

NUT, U

95617-08100-00

—

$6.78

In stock

27

SHAFT 1

(8A8-47465-02-00)

1
Out of stock

28

JOINT, CARBURETOR

8A0-13565-00-00

1
Out of stock

29

PIN, CLEVIS(8N0)

90240-12115-00

—

$16.35

In stock

30

PIN, COTTER

91490-30030-00

—

$7.15

In stock

31

SHAFT 2

8A8-47475-01-00

1
Out of stock

32

FRAME, SLIDING 1

8A7-47411-00-00

1
Out of stock

33

SPRING, TORSION

90508-90255-00

1
Out of stock

34

SPRING, TORSION

90508-90255-00

1
Out of stock

35

FRAME, SLIDING 1

8A7-47411-00-00

1
Out of stock

36

BOLT

97013-08035-00

—

$4.80

In stock

37

NUT, U

95617-08100-00

—

$6.78

In stock

38

HOOK 2

890-47447-00-00

—

$4.35

In stock

39

PIN WITH HOLE (890)

90249-12113-00

—

$8.37

In stock

40

WASHER, PLATE

90201-12047-00

—

$7.54

In stock

41

PIN, COTTER

91490-30030-00

—

$7.15

In stock

42

SHAFT 1

(8A8-47465-02-00)

1
Out of stock

43

SHAFT 3

8A5-47485-02-00

1
Out of stock

44

BOLT (8J7)

97013-10030-00

—

$8.91

In stock

45

WASHER 823214910000

90208-10012-00

—

$13.20

In stock

46

BOLT(3RV)

97014-06035-00

—

$1.54

In stock

47

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

48

SHAFT 1

(8A8-47465-02-00)

1
Out of stock

49

BOLT (8J7)

97013-10030-00

—

$8.91

In stock

50

WASHER, TTH

92907-10400-00

1
Out of stock

51

FRAME, SLIDING 1

8A7-47411-00-00

1
Out of stock

52

BOLT, HEXAGON

97017-06030-00

—

$3.00

In stock

53

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

54

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

55

BRACKET 1

899-47415-00-00

1
Out of stock

56

BOLT (8M8)

90101-08374-00

—
Out of stock

57

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

58

WASHER (8A7)

90201-08452-00

—

$4.06

In stock

59

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

60

RUNNER, SLIDING 1

8A7-47421-10-XX

1
Out of stock

61

RUNNER, SLIDING 1

8A7-47421-10-XX

1
Out of stock

62

BOLT(JA9)

90101-08691-00

—

$4.65

In stock

63

WASHER (688)

92990-08400-00

1

$3.46

In stock

64

TUBE, STRUCTURE

90440-25001-00

1
Out of stock

65

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

66

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

67

SCREW, FLAT

98707-06020-00

—

$6.69

In stock

68

RUNNER, SLIDING 3

8A7-47423-01-00

1
Out of stock

69

WASHER 6474283300

90201-13201-00

—

$5.62

In stock

70

RUNNER, SLIDING

8E3-47422-00-00

—

$17.09

In stock

71

BOLT, HEXAGON (899 TRACK)

90101-10293-00

—
Out of stock

72

NUT (682)

95380-10700-00

1

$5.78

In stock
