1980 Yamaha SR540D Intake SR540D-E Diagram

← All diagrams

Find the part on the Intake SR540D-E diagram for your 1980 Yamaha SR540D, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

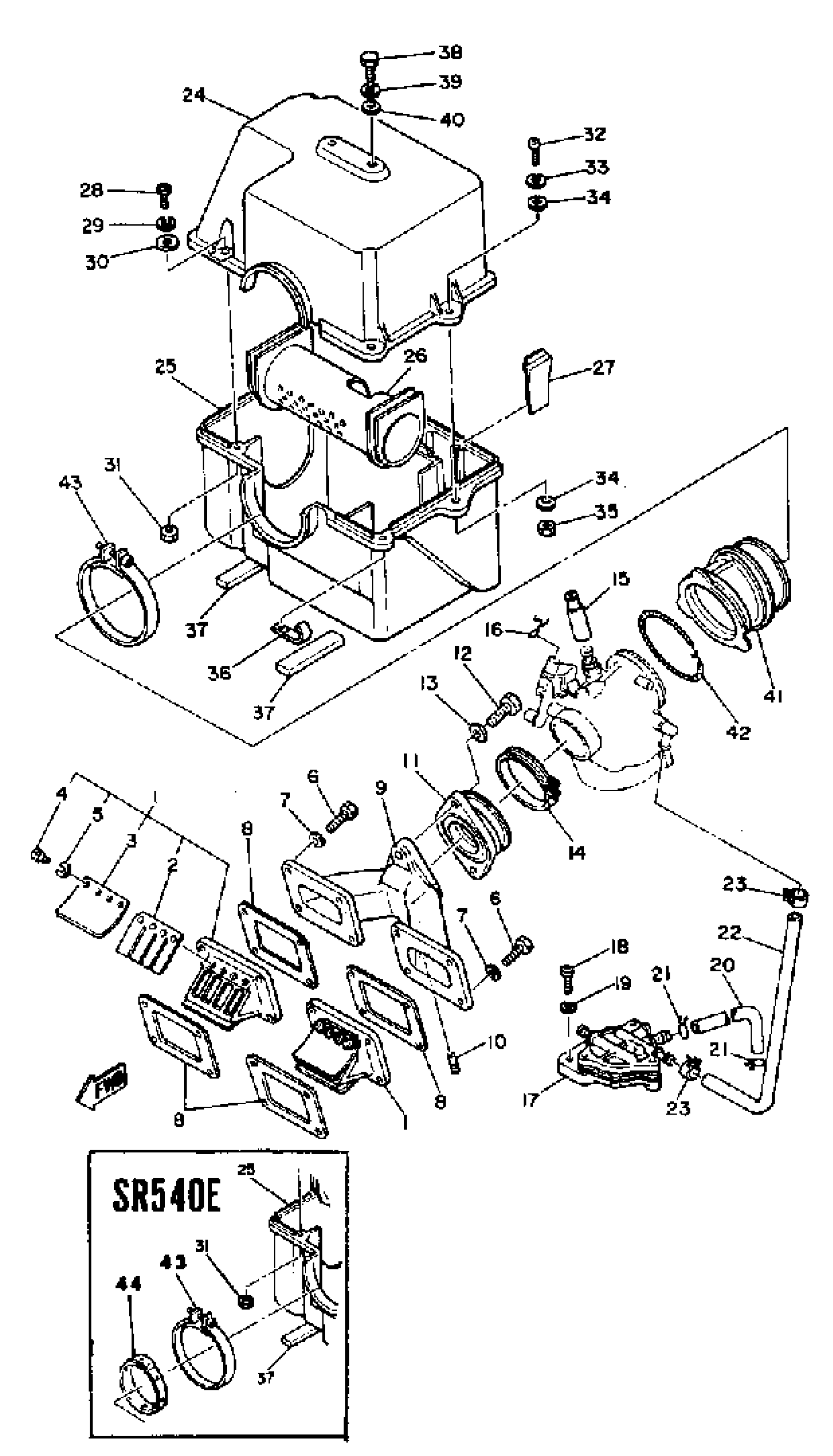

1980 Yamaha SR540D Intake SR540D-E Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REED VALVE ASSY

8AT-13610-00-00

1

$154.68

In stock

2

REED, VALVE

8AT-13613-00-00

1

$28.12

In stock

3

STOPPER REED VALVE

8H8-13616-00-00

1

$4.45

In stock

4

SCREW, PAN HEAD (J10)

98580-03008-00

1

$2.23

In stock

5

WASHER, SPRING

92990-03100-00

1

$6.17

In stock

6

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

7

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

8

GASKET, MANIFOLD

8Y7-13556-01-00

1

$6.92

In stock

9

JOINT, CARBURETOR

8L0-13565-00-00

1
Out of stock

10

NOZZLE

824-13552-00-00

1
Out of stock

11

MANIFOLD, INTAKE

8H8-13555-01-00

1
Out of stock

12

BOLT, HEXAGON

97017-08025-00

1

$7.46

In stock

13

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

14

CLAMP, HOSE

90460-60084-00

1
Out of stock

15

BOOT

8J5-26352-00-00

1
Out of stock

16

CLAMP, THROTTLE

830-41222-00-00

1
Out of stock

17

FUEL PUMP ASSY

8K4-24410-01-00

1
Out of stock

18

SCREW PAN HEAD

98580-06020-00

—

$5.10

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

HOSE (L450)

90445-10144-00

—

$4.52

In stock

20

HOSE

90445-10209-00

1
Out of stock

21

CLIP

90467-090A2-00

—

$2.51

In stock

22

TUBE, FLEXIBLE VINYL(86X)

91A20-07100-00

—

$19.82

In stock

22

HOSE

90446-11326-00

1
Out of stock

23

CLIP

90467-11028-00

1

$5.14

In stock

24

SILENCER, INTAKE 1

8K4-14431-00-00

1
Out of stock

25

SILENCER, INTAKE 2

8K4-14441-01-00

1
Out of stock

26

PIPE

8L0-14466-00-00

1
Out of stock

27

PLATE

8K4-14477-00-00

1
Out of stock

28

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

29

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

30

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

31

NUT, HEXAGON SMALL

95317-05700-00

—

$6.18

In stock

32

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

34

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

35

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

36

CLAMP(7RG)

90462-06232-00

—

$7.97

In stock

37

DAMPER 1

8K4-14425-00-00

1
Out of stock

38

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

39

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

40

WASHER, PLATE (4L0)

90201-062A8-00

—

$6.23

In stock

41

JOINT, AIR CLNR 1

8L0-14453-00-00

1
Out of stock

41

JOINT, AIR CLNR 1

(8L0-14453-01-00)

1
Out of stock

42

—

$6.89

In stock

43

HOSE CLAMP ASSY

90450-75002-00

—

$10.40

In stock

44

BAND

8L8-14455-00-00

1
Out of stock
