1981 Yamaha SR500H (SR500H) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1981 Yamaha SR500H (SR500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

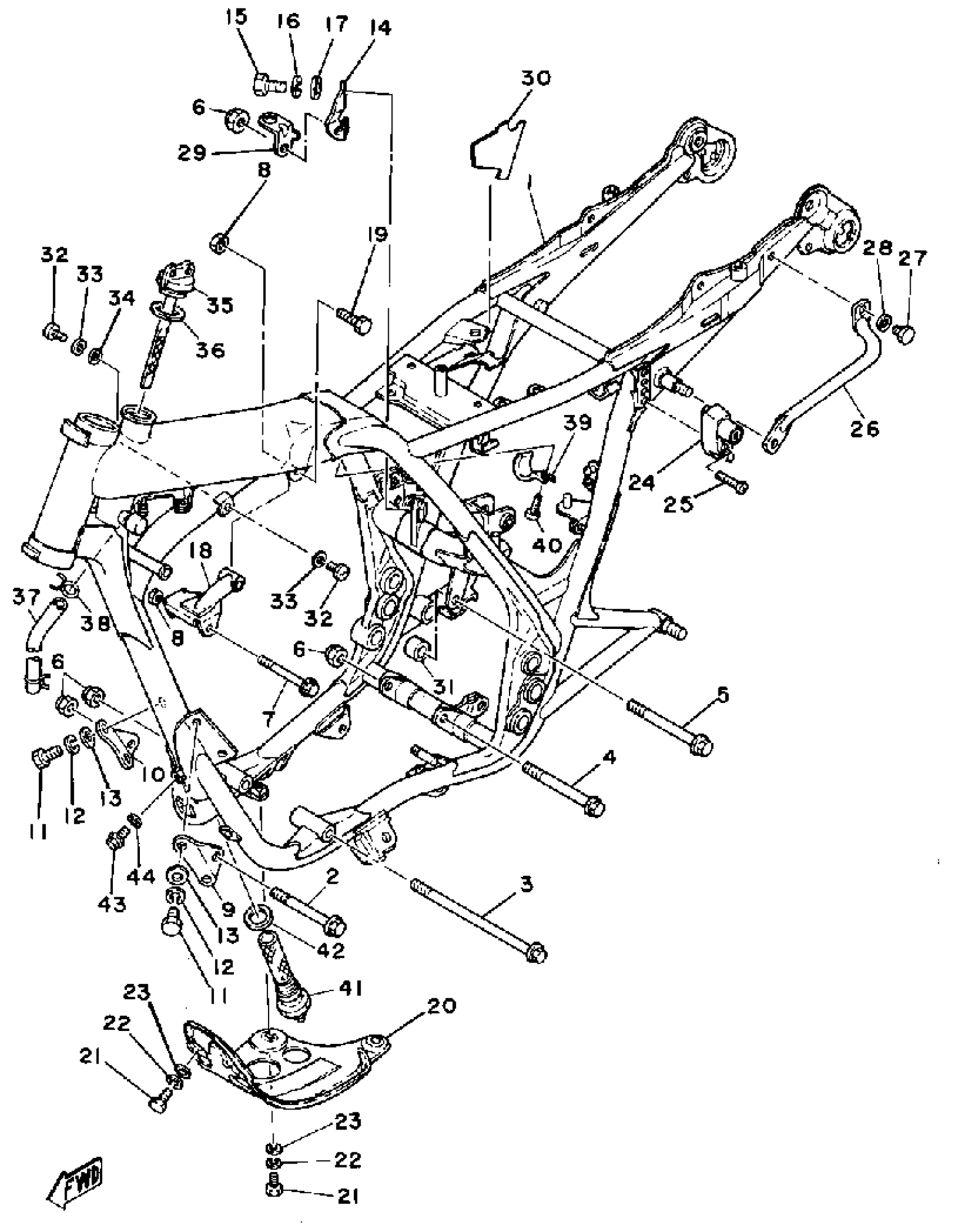

1981 Yamaha SR500H (SR500H) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(2J4-21110-31-33)

1
Out of stock

2

BOLT, WASHER BASED(1RU)

90105-10747-00

1
Out of stock

3

BOLT, WASHER BASED(4KM)

90105-10780-00

—

$9.34

In stock

4

—

$11.26

In stock

5

BOLT(30W)

90109-101A0-00

—

$14.05

In stock

6

1

$6.02

In stock

7

BOLT (2J2)

90105-08118-00

1

$5.65

In stock

8

NUT, SELF-LOCKING (3Y2)

90185-08089-00

1

$7.31

In stock

9

STAY, ENGINE 2

2J2-21315-00-33

1
Out of stock

10

STAY, ENGINE FRONT (R.H)

2J2-21316-00-33

—

$8.58

In stock

11

BOLT(JA9)

90101-08691-00

1

$4.65

In stock

12

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

13

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

14

STAY, ENGINE REAR

2J2-21317-01-00

—

$8.18

In stock

15

BOLT (682)

97013-08025-00

1

$6.80

In stock

16

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

17

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

18

STAY, ENGINE

2J2-21318-01-00

—
Out of stock

19

BOLT

97014-08040-00

—

$5.26

In stock

20

PROTECTOR, ENGINE

3GW-21471-00-33

—
Out of stock

21

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

22

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

23

WASHER, PLATE(36Y)

90201-063J2-00

—

$4.45

In stock

24

HELMET HANGER ASSY

26H-21308-01-00

—

$74.80

In stock

25

SCREW (3H1)

90149-06150-00

—
Out of stock

26

HANDLE, STANDING

2J2-21165-00-00

1
Out of stock

27

BOLT (661)

97013-06012-00

—

$4.71

In stock

28

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

29

STAY, STOP SWITCH

2J2-2144G-00-00

—
Out of stock

30

COVER

(2J2-2117F-00-00)

1
Out of stock

31

COLLAR, REAR ENGINE STAY

2J2-21459-01-00

—
Out of stock

32

SCREW,PAN HEAD (646)

98580-05012-00

—

$5.60

In stock

33

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

34

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

35

BODY, CAP

2J2-21771-10-00

—
Out of stock

36

GASKET (583 OIL TANK CAP)

90430-27124-00

—
Out of stock

37

HOSE (L200)

90445-11289-00

—
Out of stock

38

CLIP

90467-100A1-00

—
Out of stock

39

CLAMP, WIRE HRNES 1

(2J2-21335-00-00)

1
Out of stock

40

SCREW, TAPPING(6U1)

97780-50610-00

—
Out of stock

41

NET, OIL TANK FILTER

583-21756-00-00

—
Out of stock

42

GASKET (583 OIL TANK)

90430-22123-00

—

$8.06

In stock

43

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

44

WASHER, PLATE 3411117500

90201-08087-00

—

$3.13

In stock
