1981 Yamaha SR250TH (SR250TH) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1981 Yamaha SR250TH (SR250TH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

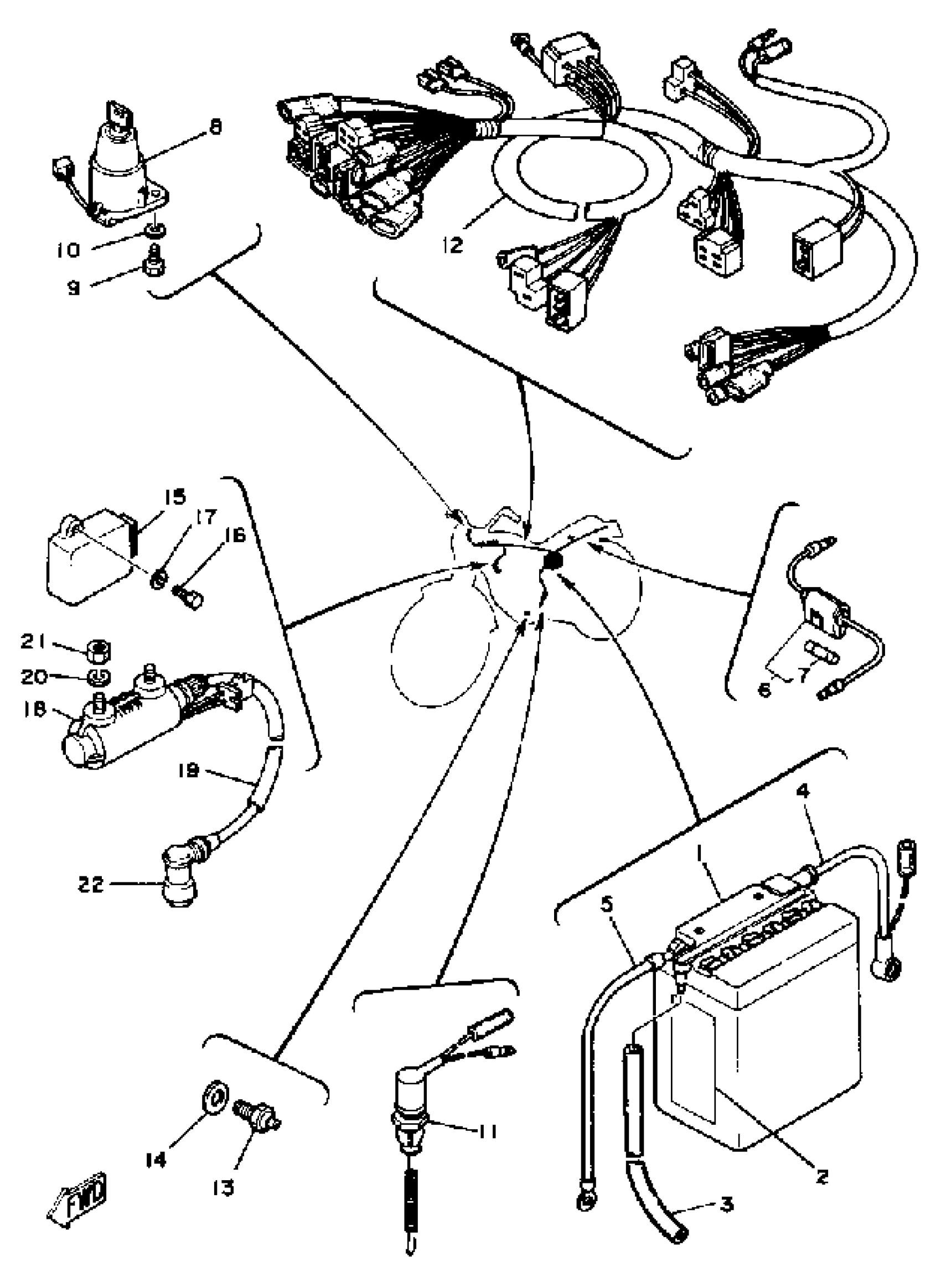

1981 Yamaha SR250TH (SR250TH) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

12N12A-4A-1 YUASA BATTERY

12N-12A4A-1Y-00

1
Out of stock

2

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

3

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

4

WIRE, PLUS LEAD

3Y6-82115-00-00

1
Out of stock

5

WIRE, MINUS LEAD

5H0-82116-00-00

1
Out of stock

6

FUSE HOLDER ASSY

2UJ-82150-02-00

—
Out of stock

7

FUSE

1A0-82161-00-00

1
Out of stock

8

MAIN SWITCH STEERING LOCK

3JV-82501-00-00

1
Out of stock

9

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

10

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

11

STOP SWITCH ASSY

2F1-82530-03-00

1
Out of stock

12

WIRE HARNESS ASSEMBLY

(3Y6-82590-01-00)

1
Out of stock

13

NEUTRAL SWITCH ASSY

4GY-82540-10-00

1
Out of stock

14

GASKET (5R6)

90430-10171-00

1

$3.17

In stock

15

IGNITOR UNIT ASSEMBLY 1

5V0-82305-10-00

1
Out of stock

16

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

IGNITION COIL ASS''Y

3Y6-82310-60-00

1
Out of stock

19

CORD, HIGH TENSION 1

4X7-82341-00-00

—
Out of stock

20

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

21

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

22

PLUG CAP ASSY

1J7-82370-00-00

—
Out of stock

22

PLUG CAP ASSY

1J7-82370-00-00

—
Out of stock

22

PLUG CAP ASSY

4BP-82370-01-00

—

$30.96

In stock
