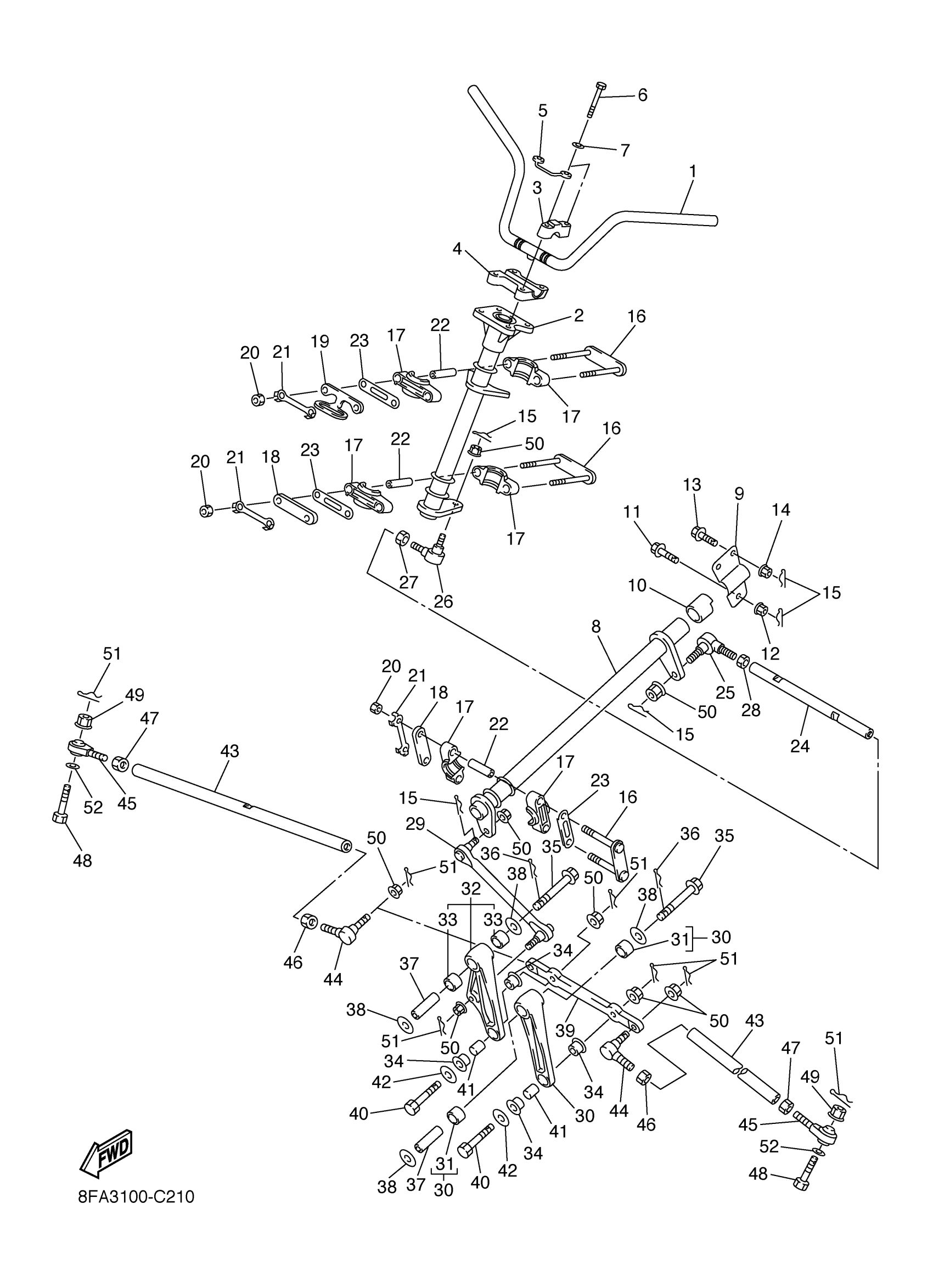

Find the part on the Steering diagram for your 2005 Yamaha RX-1 (RX10K), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2005 Yamaha RX-1 (RX10K) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE COMP.

8ES-26110-00-00

1
Out of stock

2

COLUMN, STEERING 2

8FA-23813-01-00

—

$150.55

In stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

HOLDER, HANDLE LOWER

8ED-23442-00-00

—

$49.85

In stock

5

HOLDER

8DF-23857-00-00

1

$55.91

In stock

6

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

7

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

8

COLUMN, STEERING

8FA-23811-00-00

—

$84.42

In stock

9

COVER, STEERING

8FA-23818-02-00

1

$8.58

In stock

10

BEARING, STEERING UPPER

8FA-23873-01-00

1

$5.35

In stock

11

BOLT, WASHER BASED(4KD)

90105-10728-00

1

$7.49

In stock

12

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

13

BOLT, WASHER BASED(JA1)

90105-08552-00

1

$3.78

In stock

14

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

15

CLIP 136253750000

90468-12006-00

1

$5.10

In stock

16

HOLDER, BEARING

8FA-23872-00-00

—

$13.14

In stock

17

PLANE BEARING, STEERING

8FA-23812-00-00

—

$5.66

In stock

18

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

19

HOLDER, BEARING

8CJ-23872-00-00

—

$11.85

In stock

20

NUT(6TA)

95337-08600-00

—

$6.17

In stock

21

WASHER, LOCK 1

1UY-23894-01-00

—
Out of stock

22

COLLAR

90387-09006-00

—

$5.43

In stock

23

WASHER, PLAIN

8FA-23843-00-00

—

$3.25

In stock

24

ROD, STEERING

8FA-23828-00-00

—

$15.38

In stock

25

JOINT, UNIVERSAL 3

8CR-23847-00-00

—

$48.17

In stock

26

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

27

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

28

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

29

ROD, STEERING RELAY

8FA-23821-00-00

—

$148.11

In stock

30

ARM PIVOT ASSY

8FG-2389K-00-00

—

$117.60

In stock

31

BUSH, FORMED

90383-17001-00

—

$9.38

In stock

32

ARM PIVOT ASSY. , 2

8FA-2389M-00-00

—

$136.83

In stock

33

BEARING

93317-41785-00

—

$39.23

In stock

34

BUSH, SOLID

90381-14001-00

—

$3.58

In stock

35

BOLT, FLANGE

90105-12017-00

—

$12.82

In stock

36

CLIP, RING

8FA-2384N-00-00

—

$3.45

In stock

37

COLLAR

8FA-2412G-00-00

—

$10.26

In stock

38

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

39

ARM, IDLER

8FU-23826-00-00

—

$78.48

In stock

40

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

41

COLLAR

90387-10070-00

—

$25.31

In stock

42

WASHER PLATE (3L6)

90201-10742-00

—

$6.80

In stock

43

ROD, TIE

8FU-23831-00-00

—

$39.26

In stock

44

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

45

JOINT, UNIVERSAL 3

8FA-23847-00-00

—

$64.14

In stock

46

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

47

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

48

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

49

NUT, NYLON

95707-10300-00

—

$6.68

In stock

50

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

51

PIN, COTTER

91490-20025-00

—

$1.31

In stock

52

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock
