2005 Yamaha RX-1 (RX10K) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 2005 Yamaha RX-1 (RX10K), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

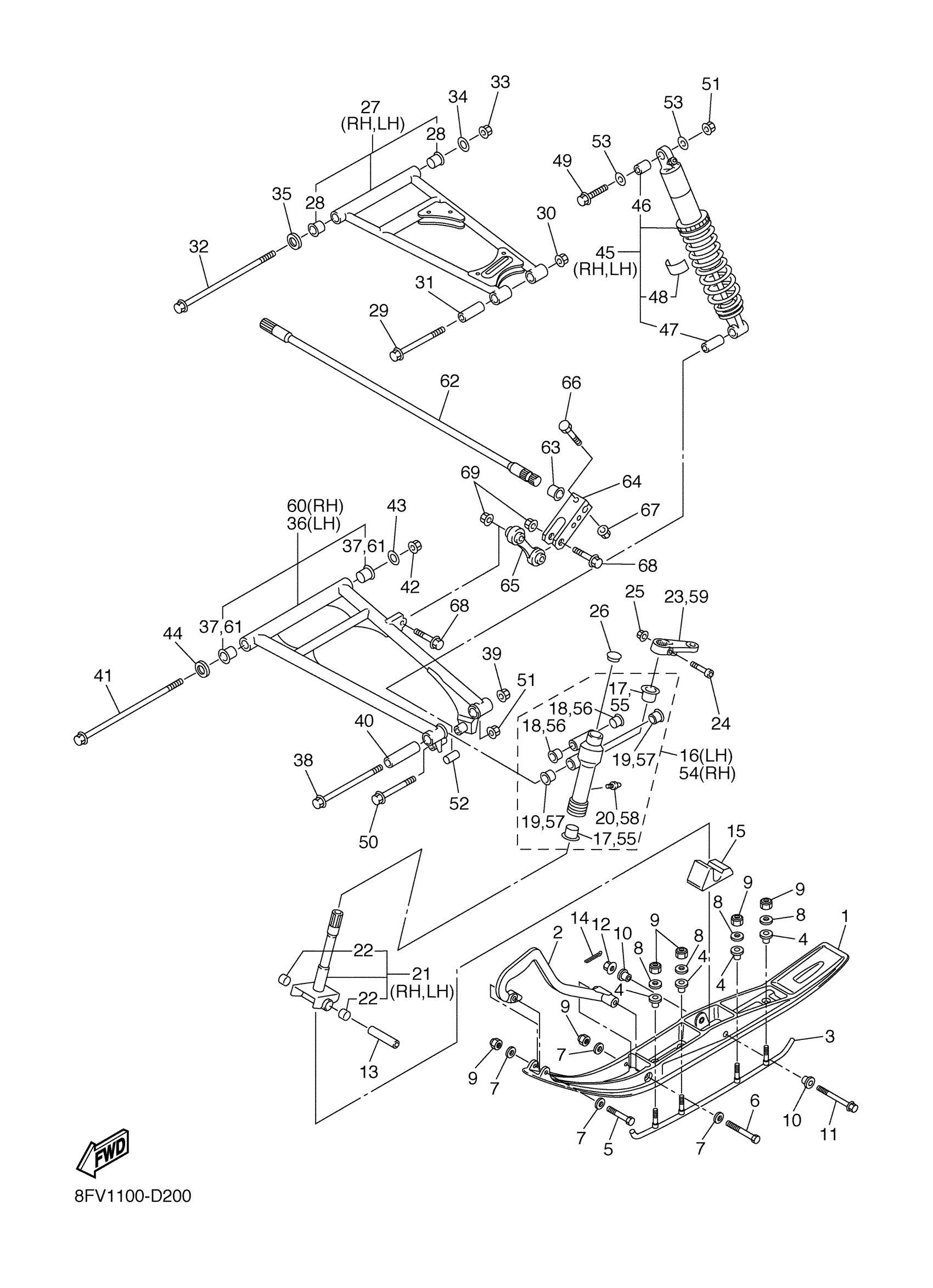

2005 Yamaha RX-1 (RX10K) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1

8ES-23711-00-BK

1
Out of stock

2

BLUE 8DM HANDLE PLASTIC

8DM-23712-00-BU

1
Out of stock

3

SKI RUNNER KIT

SMA-F3731-EK-00

1
Out of stock

4

BUSH, SKI 1

8EK-F3751-00-00

1

$5.66

In stock

5

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

6

BOLT, HEXAGON

97027-08100-00

1

$4.55

In stock

7

WASHER, PLATE (3L7)

90201-08784-00

1

$2.54

In stock

8

WASHER, PLATE(3XP)

90201-086P8-00

1

$4.35

In stock

9

NUT, NYLON

95717-08300-00

1

$2.57

In stock

10

. COLLAR 1

8EX-F3754-00-00

1
Out of stock

11

BOLT, FLANGE

90105-10070-00

1

$9.46

In stock

12

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

13

COLLAR

90387-1012H-00

1

$20.68

In stock

14

PIN, COTTER

91490-20025-00

1

$1.31

In stock

15

STOPPER 1

8CR-23743-10-00

1

$22.97

In stock

16

—

$281.22

In stock

17

BUSH, SOLID

90381-25115-00

—

$8.09

In stock

18

BUSH, SOLID

90381-15N50-00

—

$5.22

In stock

19

BUSH, SOLID

90381-18N51-00

—

$9.77

In stock

20

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

21

COLUMN, SKI ASSY

8FG-23803-00-00

—

$204.75

In stock

22

BUSH, BIMETAL FORMED

90384-16N51-00

—

$4.35

In stock

23

ARM, OUTSIDE 1

8FA-23851-00-00

—

$112.58

In stock

24

BOLT, HEXAGON SOCKET HEAD

90110-08N53-00

—

$3.45

In stock

25

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

26

CAP, CASE

3YK-22472-40-00

—

$4.63

In stock

27

FRONT UPPER ARM COMP.

8FG-23540-00-00

—

$420.34

In stock

28

BUSH, SOLID

90381-15N50-00

—

$5.22

In stock

29

BOLT, FLANGE

90105-10N56-00

—

$10.88

In stock

30

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

31

COLLAR

90387-10099-00

—

$17.69

In stock

32

BOLT, FLANGE

90105-10N54-00

—

$39.60

In stock

33

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

34

WASHER, PLATE (17K)

90201-106F2-00

—

$7.66

In stock

35

WASHER

90209-15N50-00

—

$1.58

In stock

36

FRONT LOWER ARM COMP. (LEFT) (DEEP PURPLISH BLUE METALLIC C)

8FU-23570-00-00

1
Out of stock

37

BUSH, SOLID

90381-16N51-00

—

$7.52

In stock

38

BOLT, FLANGE

90105-12N54-00

—

$14.18

In stock

39

NUT, U FLANGE

95607-12200-00

—

$5.43

In stock

40

COLLAR

90387-12N54-00

—

$16.71

In stock

41

BOLT, FLANGE

90105-10N55-00

—

$51.09

In stock

42

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

43

WASHER, PLATE (17K)

90201-106F2-00

—

$7.66

In stock

44

WASHER

90209-15N50-00

—

$1.58

In stock

45

ABSORBER ASSY 1

8FU-2376A-01-00

1
Out of stock

46

DAMPER, BUSH B

8FA-2331R-00-00

—

$10.38

In stock

47

BUSH, BIMETAL FORMED

90384-15N51-00

—

$6.37

In stock

48

LABEL, WARNING

4AA-22259-60-00

—

$6.02

In stock

49

BOLT, WASHER BASED (4K0)

90105-10169-00

—

$9.98

In stock

50

BOLT, WASHER BASED(59V)

90105-10392-00

—

$8.40

In stock

51

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

52

COLLAR

90387-10N59-00

—

$12.34

In stock

53

WASHER, PLATE (17K)

90201-106F2-00

—

$7.66

In stock

54

—

$372.89

In stock

55

BUSH, SOLID

90381-25115-00

—

$8.09

In stock

56

BUSH, SOLID

90381-15N50-00

—

$5.22

In stock

57

BUSH, SOLID

90381-18N51-00

—

$9.77

In stock

58

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

59

ARM, OUTSIDE 2

8FA-23852-00-00

—

$110.66

In stock

60

—

$286.32

In stock

61

BUSH, SOLID

90381-16N51-00

—

$7.52

In stock

62

BAR, STABILIZER FRONT

8FG-2386E-00-00

—

$128.69

In stock

63

BUSH, STABILIZER FRONT

8FG-2386G-00-00

—

$2.91

In stock

64

ARM, STABILIZER

8FG-2386L-00-00

—

$65.52

In stock

65

JOINT, STABILIZER 1

8ES-2385L-00-00

—

$103.15

In stock

66

BOLT, HEXAGON (538)

90101-06278-00

—

$1.82

In stock

67

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

68

BOLT, FLANGE(4FM)

95814-08030-00

—
Out of stock

69

NUT, U FLANGE(4KG)

95604-08200-00

—

$2.17

In stock
