2007 Yamaha Vector Mountain (RS90MW) Shroud Diagram

← All diagrams

Find the part on the Shroud diagram for your 2007 Yamaha Vector Mountain (RS90MW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

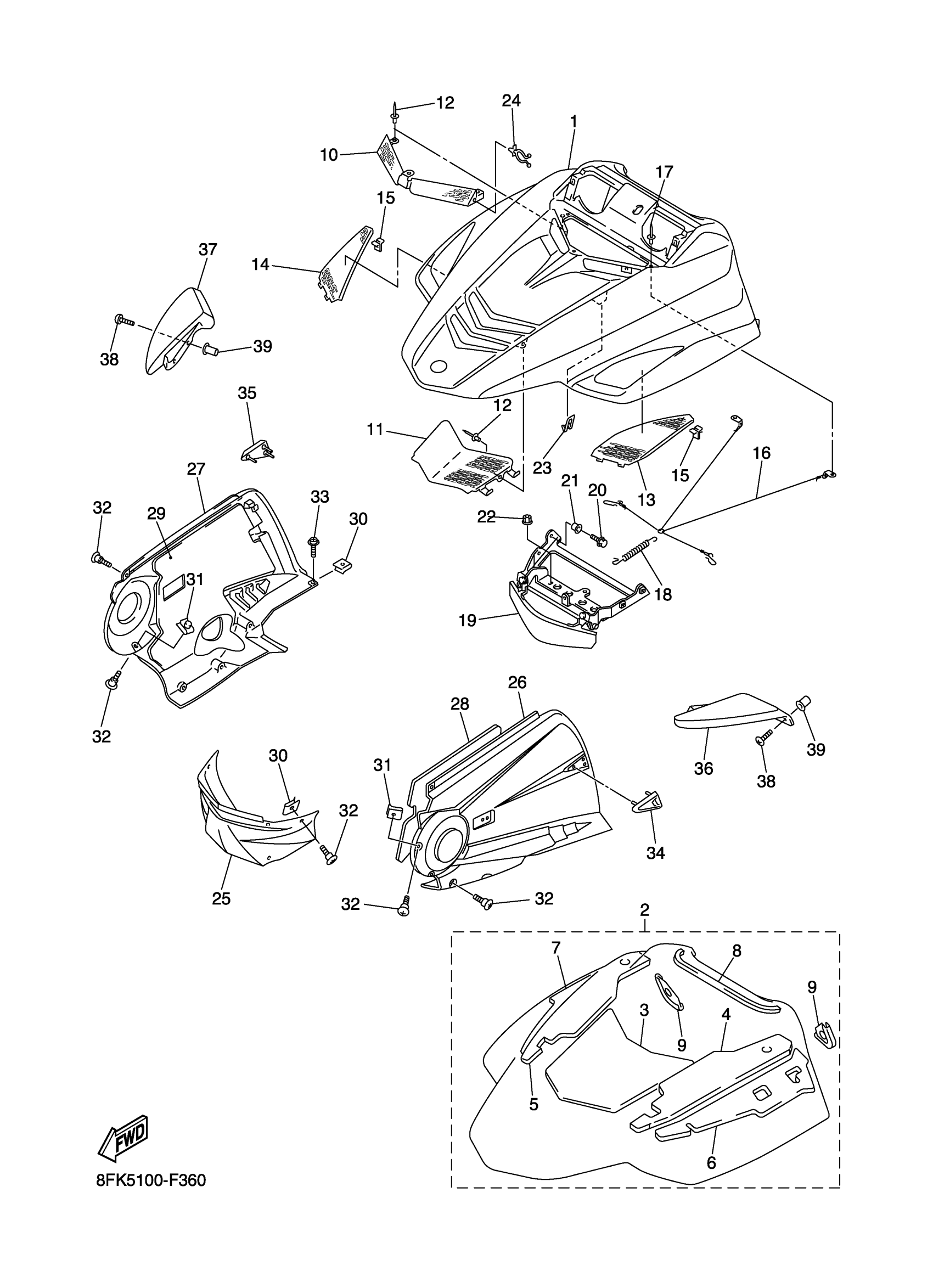

2007 Yamaha Vector Mountain (RS90MW) Shroud Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD

8FA-77111-01-33

1
Out of stock

1

SHROUD (DEEP RED METALLIC K)

8FA-77111-01-P4

1
Out of stock

2

LINING SET

8FA-W7726-11-00

—

$243.17

In stock

3

DAMPER, NOISE 11

8FA-77271-01-00

1

$21.51

In stock

4

DAMPER, NOISE 12

8FA-77272-01-00

—

$11.48

In stock

5

DAMPER, NOISE 13

8FA-77273-01-00

1

$11.48

In stock

6

DAMPER, NOISE 14

8FA-77274-01-00

—

$21.43

In stock

7

DAMPER, NOISE 15

8FA-77275-01-00

—

$21.66

In stock

8

TRIM 1

8FA-77165-00-00

1

$14.29

In stock

9

TRIM 3

8FA-77167-10-00

—

$10.03

In stock

10

LOUVER 3

8ES-77133-00-00

1

$37.91

In stock

11

LOUVER 4

8ES-77134-00-00

1

$37.91

In stock

12

RIVET

90269-06081-00

1

$5.69

In stock

13

LOUVER 5

8ES-77109-00-00

—

$30.38

In stock

14

LOUVER 6

8ES-77108-00-00

—

$28.80

In stock

15

CLIP

90468-06001-00

—

$3.49

In stock

16

STOPPER, SHROUD

8FA-77118-00-00

—

$41.77

In stock

17

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

18

CLAMP, ROD

89A-77159-00-00

—

$9.75

In stock

19

HINGE ASSY

8FA-77140-00-00

—

$57.48

In stock

20

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

21

COLLAR (8G8)

90387-06681-00

—

$6.62

In stock

22

NUT,SELF-LOCKING

95607-06200-00

—

$10.25

In stock

23

CLAMP 1

8FA-77135-00-00

—

$6.86

In stock

24

CLAMP

90464-15M27-00

1

$4.85

In stock

25

PANEL, SUB FRAME 1

8FA-21912-00-00

—

$141.35

In stock

26

HOOD 3

8ES-2197H-01-00

—

$172.65

In stock

27

HOOD 4

8FA-2198H-02-00

—

$287.08

In stock

28

DAMPER, NOISE 16

8ES-77276-00-00

—

$17.59

In stock

29

DAMPER, NOISE 17

8FA-77277-01-00

—

$85.88

In stock

30

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

31

NUT, SPRING

90183-06100-00

—
Out of stock

32

SCREW, BINDING

90154-06009-00

—

$2.92

In stock

33

SCREW, WITH WASHER

90159-06011-00

—

$6.20

In stock

34

PROTECTOR, SIDE 1

8FA-77561-00-00

—

$19.09

In stock

35

PROTECTOR, SIDE 2

8FA-77562-00-00

—

$8.77

In stock

36

PANEL, FRONT FENDER 1

8EP-7819L-00-00

—

$118.18

In stock

37

PANEL, FRONT FENDER 2

8EP-7819M-00-00

1
Out of stock

38

SCREW, BINDING (8R1)

90154-05011-00

—

$3.74

In stock

39

NUT(1KT)

90179-05523-00

—

$4.33

In stock
