1999 Suzuki RM80 Exhaust Valve Diagram

← All diagrams

Find the part on the Exhaust Valve diagram for your 1999 Suzuki RM80, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

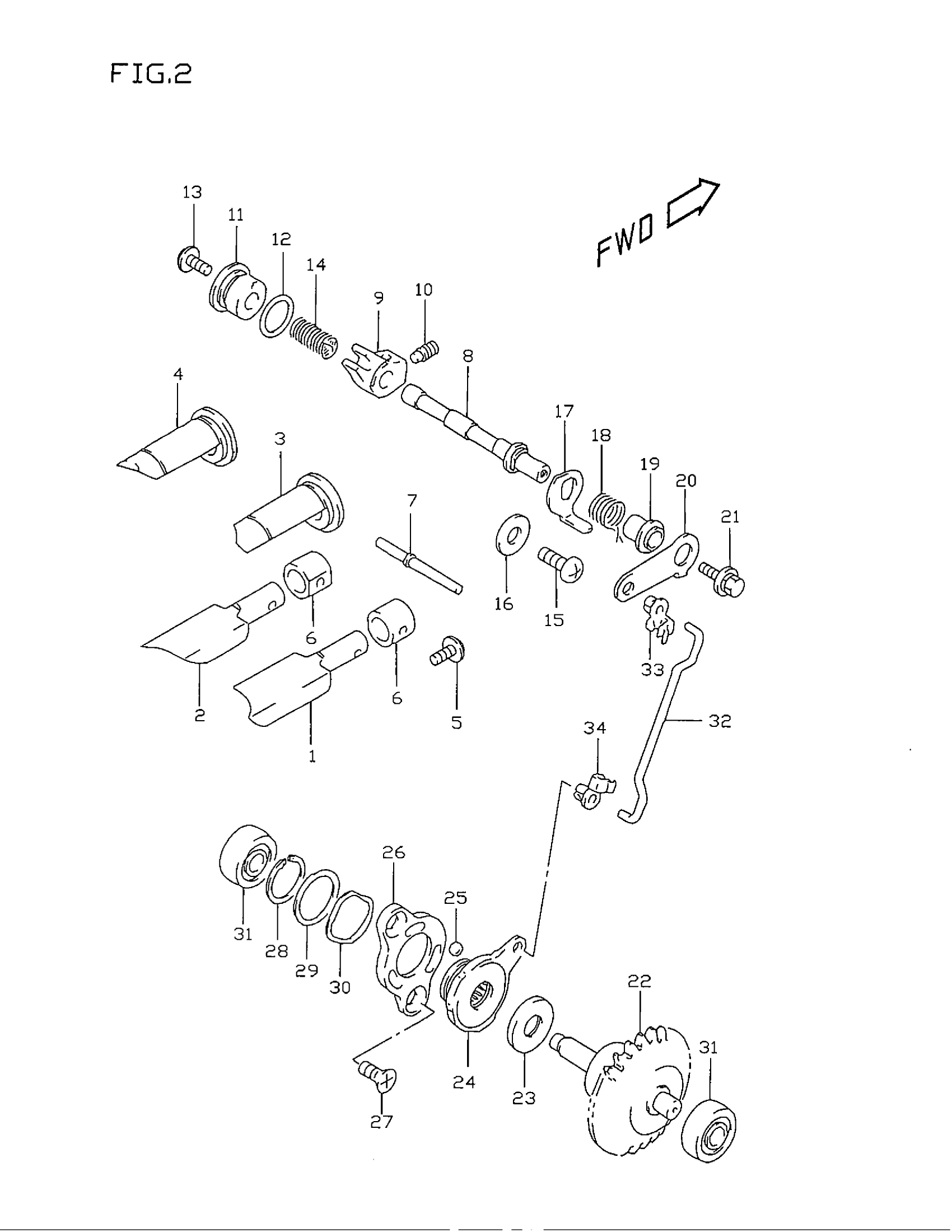

1999 Suzuki RM80 Exhaust Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VALVE, EXHAUST RH

11254-02B40

1
Out of stock

2

VALVE, EXHAUST LH

11255-02B40

1
Out of stock

3

GUIDE, EXHAUST VALVE RH

11261-02B40

1
Out of stock

4

GUIDE, EXHAUST VALVE LH

11262-02B40

1
Out of stock

5

.SCREW This part replaces 02112-15123.

02142-0512A

2
Out of stock

6

SPACER, EXHAUST VALVE

11263-01B30

2
Out of stock

7

PIN | MODEL T This part replaces 11253-01B31.

11253-01B32

1
Out of stock

7

PIN | MODEL V/W/X

11253-01B32

1
Out of stock

8

SHAFT, EXHAUST VALVE

11259-02B40

1
Out of stock

9

ARM, EXHAUST VALVE SHAFT | MODEL T/V/W This part replaces 11264-00B23.

11264-00B24

1
Out of stock

9

ARM, EXHAUST VALVE SHAFT | MODEL X

11264-00B24

1
Out of stock

10

SCREW (6X10)

09134-06013

1
Out of stock

11

CAP, EXHAUST VALVE

11258-02B40

1
Out of stock

12

O RING (D:1.9,ID:14.5)

09280-15006

1
Out of stock

13

SCREW This part replaces 02162-05123.

02162-0512A

2
Out of stock

14

SPRING

09448-10004

1
Out of stock

15

SCREW This part replaces 02112-06083.

02112-0608A

1
Out of stock

16

WASHER

08212-06201

1
Out of stock

17

LEVER, EXHAUST VALVE NO.2

11267-00B21

1
Out of stock

18

SPRING

09444-15008

1
Out of stock

19

SPACER This part replaces 11268-01B00.

11268-01B01

1
Out of stock

20

LEVER, EXHAUST VALVE NO.1

11266-00B21

1
Out of stock

21

BOLT (5X12)

09118-05005

1
Out of stock

22

GOVERNOR ASSY, EXHAUST VALVE | MODEL T/V/W This part replaces 12670-02B40.

12670-02B41

1
Out of stock

22

GOVERNOR ASSY, EXHAUST VALVE | MODEL X

12670-02B41

1
Out of stock

23

BEARING (10X22X2.8)

09263-10002

1
Out of stock

24

ACTUATOR, EXHAUST VALVE

12680-01820

1
Out of stock

25

BALL

06111-06003

3
Out of stock

26

STATOR, ACTUATOR

12682-01B02

1
Out of stock

27

SCREW (5X10)

09120-05003

2
Out of stock

28

CIRCLIP

09380-19003

1
Out of stock

29

SHIM (19.1X25X0.3)

09181-19004

1
Out of stock

30

LOCK WASHER

09164-19001

1
Out of stock

31

BEARING

09262-08005

2
Out of stock

32

ROD, EXHAUST VALVE

12685-02B40

1
Out of stock

33

BUSH, EXHAUST VALVE ROD NO.1

12686-01B00

1
Out of stock

34

BUSH, EXHAUST VALVE ROD NO.2

12687-01B00

1
Out of stock
