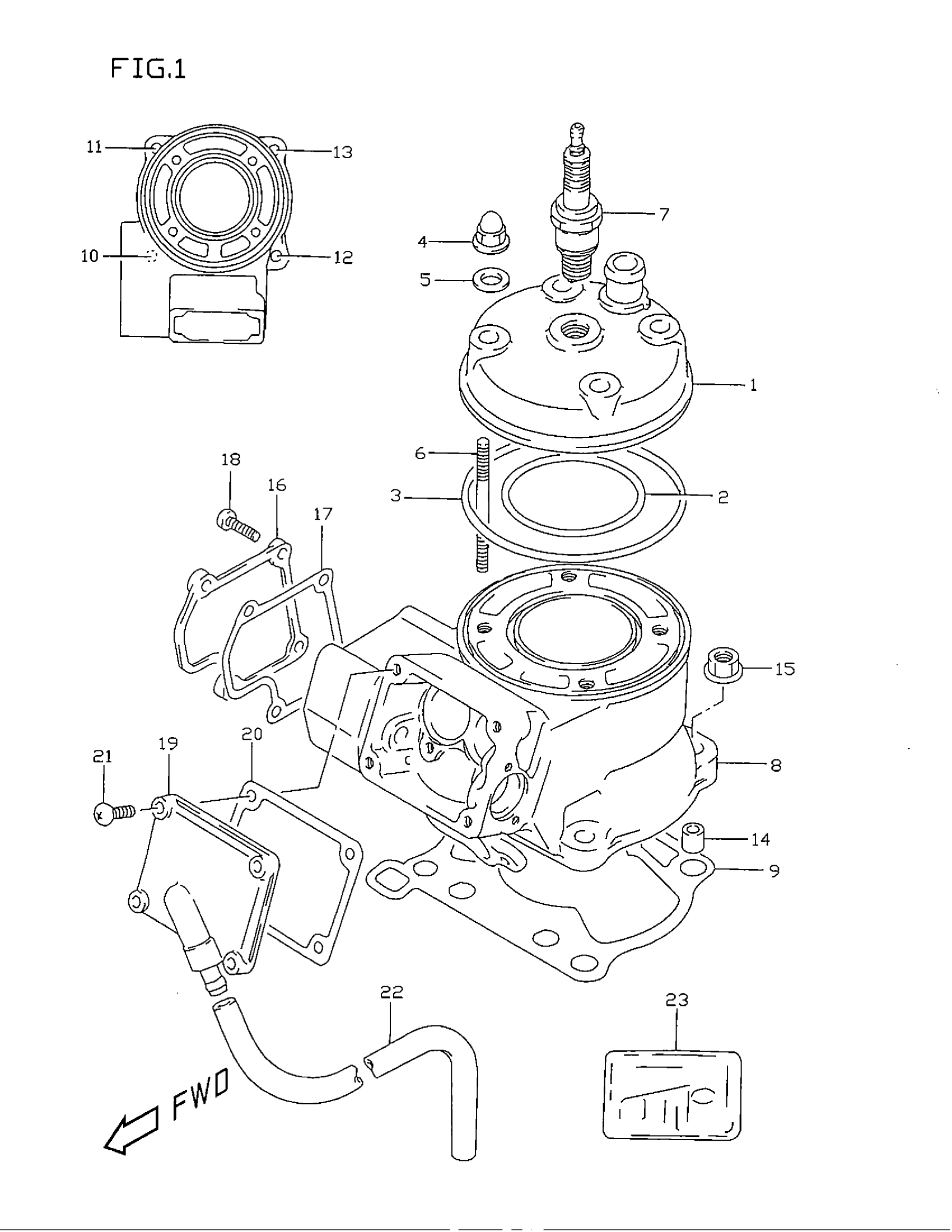

Suzuki RM80 (1999) CYLINDER Diagram

#

Description
Price

1

HEAD, CYLINDER This part replaces 11111-03B00.

11111-03B10

Unavailable

2

O RING, CYLINDER HEAD NO.1

11147-03B00

Unavailable

3

O RING, CYLINDER HEAD NO.2

11148-03B00

Unavailable

4

NUT | MODEL T

09159-08074

Unavailable

4

NUT | MODEL V/W/X

09159-08049

Unavailable

5

WASHER

09168-08021

Unavailable

6

STUD BOLT (8X38)

09108-08231

Unavailable

7

SPARK PLUG (NGK,BR10ES) | MODEL T E3,E33 This part replaces 09482-00478.

09482-00360

Unavailable

7

SPARK PLUG (NGK,BR10ES) | MODEL V/W/X E3,E33E28

09482-00360

Unavailable

8

CYLINDER COMP This part replaces 11210-03B00-0F0.

11210-03B01-0F0

Unavailable

9

GASKET, CYLINDER This part replaces 11241-03B00.

11241-03B01

Unavailable

10

BOLT,T/M SIDE M This part replaces 09108-08200.

09108-08255

Unavailable

11

BOLT,STUD This part replaces 01421-08258.

01421-0825A

Unavailable

12

STUD BOLT (8X30)

09108-08142

Unavailable

13

STUD BOLT (8X33) | MODEL T/V

09108-08220

Unavailable

13

STUD BOLT | MODEL W/X This part replaces 01421-08358.

01421-0835A

Unavailable

14

PIN

09206-11004

Unavailable

15

NUT This part replaces 08316-10083.

08316-1008B

Unavailable

16

COVER, CYLINDER NO.1

11231-02B40

Unavailable

17

GASKET, CYLINDER COVER NO.1 This part replaces 11233-02B41.

11233-02B42

Unavailable

18

.SCREW This part replaces 02112-05163.

02112-0516A

Unavailable

19

COVER, CYLINDER NO.2

11240-19D20

Unavailable

20

GASKET, CYLINDER COVER NO.2

11238-01B30-H17

Unavailable

21

.SCREW This part replaces 02112-05163.

02112-0516A

Unavailable

22

HOSE(6.5X11.5X6 | L:600->140,MODEL T This part replaces 09354-65113-600.

09355-65001-600

Unavailable

22

HOSE,6.5X11.5X6 | L:600->140,MODEL V/W/X This part replaces 09355-70125-600.

44421-12FR0

Unavailable

23

NO DESCRIPTION AVAILABLE This part replaces 11401-03821.

11401-03823

Unavailable
