2007 Suzuki RM-Z450 Cylinder Head Diagram

← All diagrams

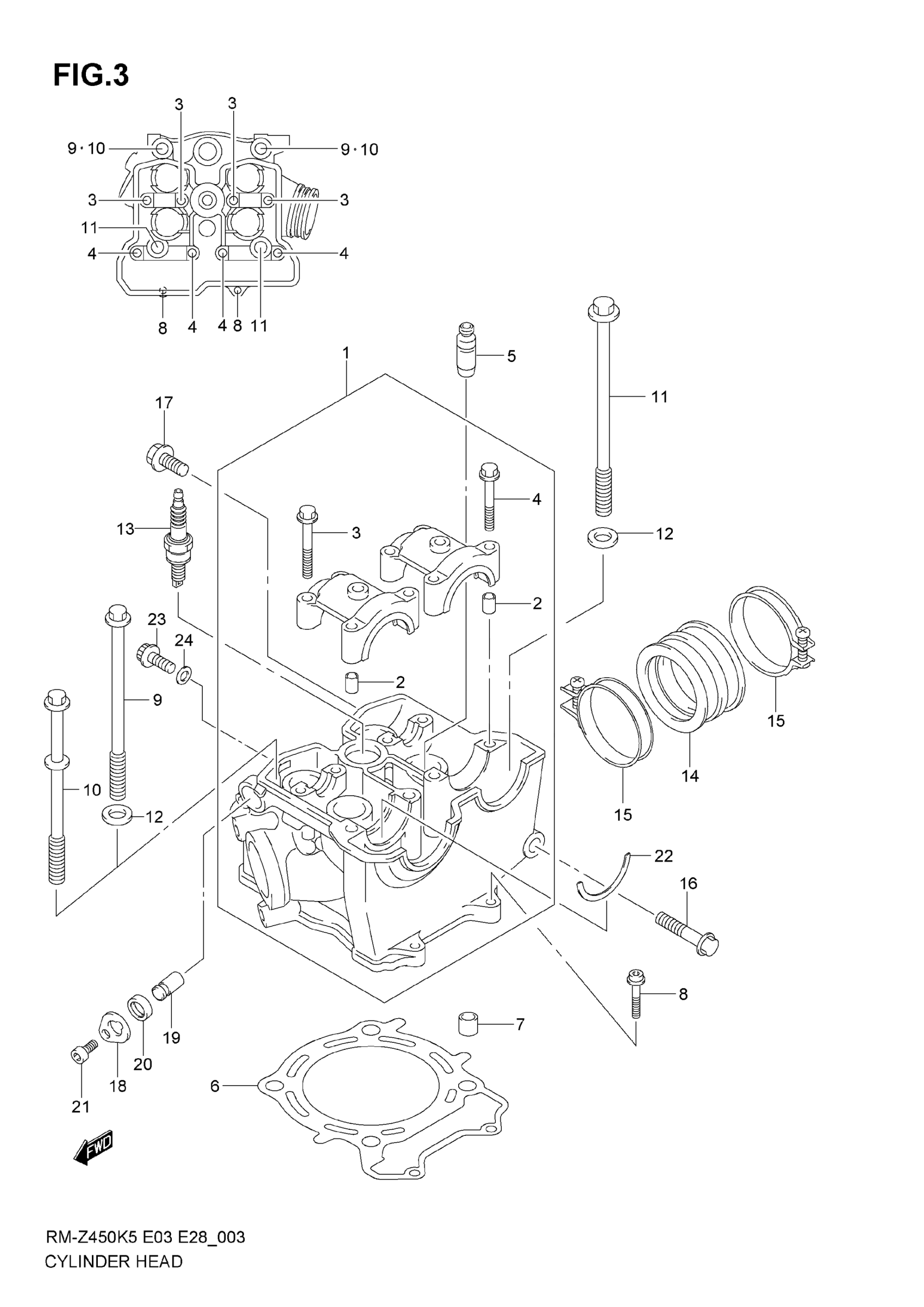

Find the part on the Cylinder Head diagram for your 2007 Suzuki RM-Z450, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2007 Suzuki RM-Z450 Cylinder Head Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HEAD ASSY,CYLIN | MODEL K5 This part replaces 11100-35G01.

11100-35G02

1
Out of stock

1

HEAD ASSY,CYLIN | MODEL K6 This part replaces 11100-35G10.

11100-35G11

1
Out of stock

1

HEAD ASSY,CYLIN | MODEL K7; Includes Item(s) 2 - 4 This part replaces 11100-35G20.

11100-35G21

1
Out of stock

2

PIN, CAMSHAFT HOUSING

09206-08001

4
Out of stock

3

BOLT, CAMSHAFT HOUSING (6X39)

09103-06071

4
Out of stock

4

BOLT, CAMSHAFT HOUSING (6X45)

09103-06219

4
Out of stock

5

GUIDE, VALVE (OS.0.3) | OPT MODEL K5/K6

11115-20E70

4
Out of stock

5

GUIDE,VALVE (OS:0.3) | OPT MODEL K7

11115-45G70

4
Out of stock

6

GASKET, CYLINDER HEAD | MODEL K5/K6

11141-35G01

1
Out of stock

6

GASKET, CYLINDER HEAD | MODEL K7

11141-35G10

1
Out of stock

7

PIN, CYL HEAD KNOCK

09206-13020

2
Out of stock

8

BOLT, CENTER This part replaces 07120-06253.

07120-0625A

2
Out of stock

9

BOLT, CYLINDER HEAD (10X115) | MODEL K5

09103-10367

2
Out of stock

10

BOLT, CYLINDER HEAD | MODEL K6/K7

11117-35G00

2
Out of stock

11

BOLT, CYLINDER HEAD (10X145)

09103-10368

2
Out of stock

12

.GASKET (10.2X20X2.3) | MODEL K5

09168-10031

4
Out of stock

12

.GASKET (10.2X20X2.3) | MODEL K6/K7

09168-10031

2
Out of stock

13

PLUG, SPARK (CR8EIB-10) | MODEL K5/K6

09482-00584

1
Out of stock

13

PLUG,SPARK (DIMR8C10) | MODEL K7 This part replaces 09482-00600.

09482-00660

1
Out of stock

14

1

$21.03

In stock

15

CLAMP, INTAKE PIPE

09402-60901

2
Out of stock

16

BOLT, ENG MTG, LH (10X43)

09103-10116

1
Out of stock

17

BOLT, ENG MTG, RH (10X28)

09103-10268

1
Out of stock

18

RETAINER, DECOMP SHAFT

12943-35G00

1
Out of stock

19

PLUG, DECOMP SHAFT HOLE

12945-35G00

1
Out of stock

20

SEAL, DECOMP SHAFT OIL

09282-10014

1
Out of stock

21

BOLT This part replaces 07130-06123.

07130-0612A

1
Out of stock

22

C RING, INTAKE This part replaces 12749-35G00.

12749-35G01

2
Out of stock

23

PLUG, OIL DRAIN This part replaces 07120-06103.

07120-0610B

2
Out of stock

24

GASKET

09168-06004

2
Out of stock
