CRANKCASE COVER

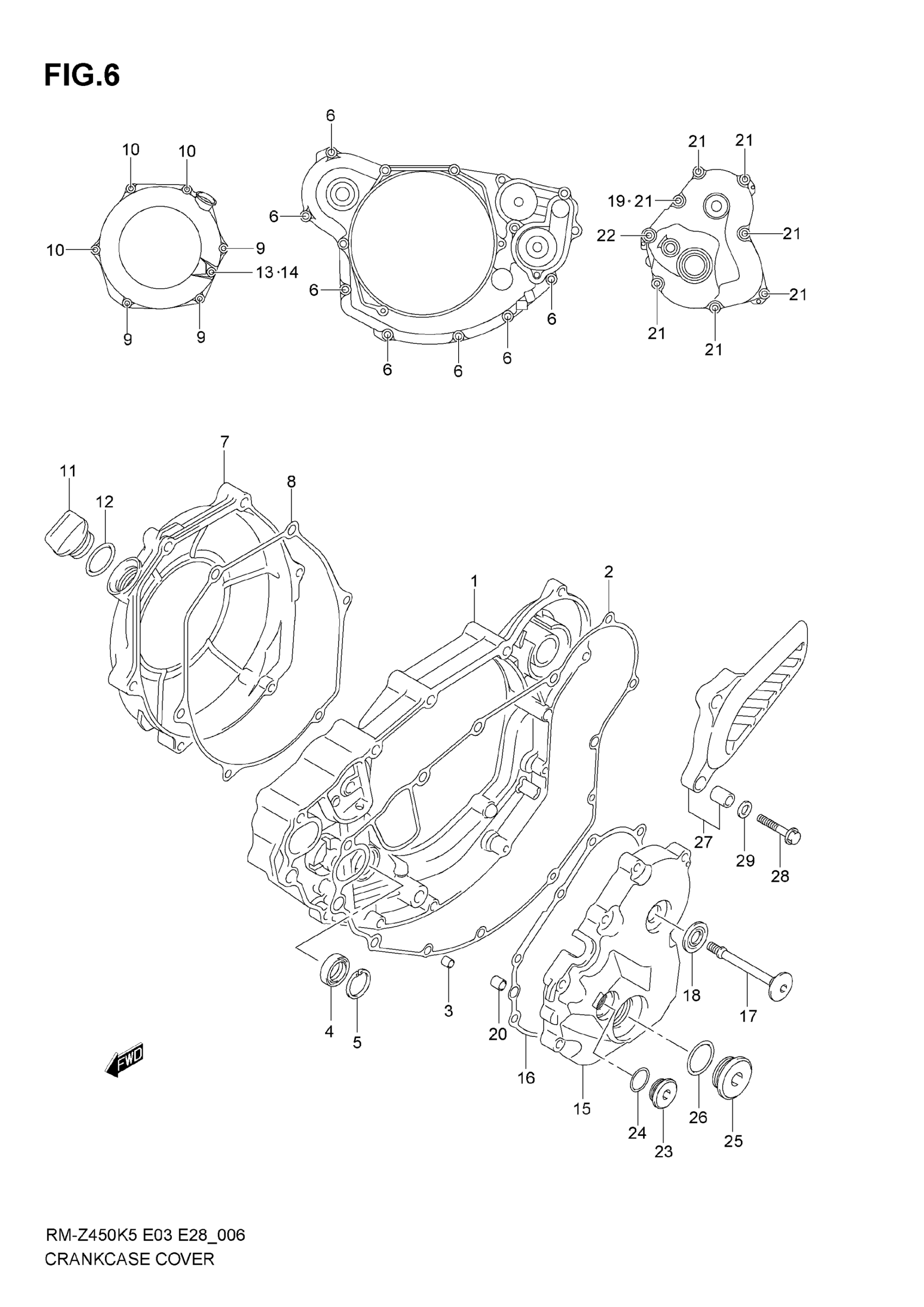

Suzuki RM-Z450 (2007) CRANKCASE COVER Diagram
#
1
COVER,CLUTCH | MODEL K5/K6 This part replaces 11340-35G10.
11340-35G11
Unavailable
1
COVER, CLUTCH INNER | MODEL K7
11340-35G20
Unavailable
2
GASKET, CLUTCH COVER
11482-35G10
Unavailable
3
PIN
04211-09149
Unavailable
4
SEAL,OIL (12X22X6)
09282-12012
Unavailable
5
CIRCLIP This part replaces 08331-41246.
08331-41249
Unavailable
6
BOLT (6X25)
09103-06250
Unavailable
7
COVER, CLUTCH OUTER | MODEL K5/K6
11371-35G00
Unavailable
7
COVER, CLUTCH OUTER | MODEL K7
11371-35G10
Unavailable
8
GASKET, CLUTCH COVER OUTER
11484-35G10
Unavailable
9
BOLT, OUTER COVER (6X30)
09103-06251
Unavailable
10
BOLT, OUTER COVER (6X70)
09103-06254
Unavailable
11
.PLUG This part replaces 09259-20022.
09259-20008-XC0
Unavailable
12
O RING
09280-17003
Unavailable
13
PLUG, OIL DRAIN This part replaces 07120-06103.
07120-0610B
Unavailable
14
GASKET (6.2X11X1.2)
09168-06004
Unavailable
15
COVER, MAGNETO | MODEL K5
11351-35G11
Unavailable
15
COVER, MAGNETO | MODEL K6/K7
11351-35G20
Unavailable
16
GASKET, MAGNETO COVER
11483-35G10
Unavailable
17
BOLT, MAGNETO COVER | MODEL K5
11161-35G00
Unavailable
18
WASHER | MODEL K5
09161-11008
Unavailable
19
GASKET (6.2X13X1.2)
09168-06018
Unavailable
20
PIN
04211-09149
Unavailable
21
BOLT (6X25)
09103-06250
Unavailable
22
BOLT (6X30)
09103-06251
Unavailable
23
PLUG, T.D.C.
09248-12007
Unavailable
24
O RING (D:1.9,ID:9.8)
09280-10016
Unavailable
25
PLUG, CRANK HOLE
09259-26011
Unavailable
26
O RING (D:3.1,ID:22.7)
09280-22008
Unavailable
27
COVER, ENGINE SPROCKET
11360-35G00
Unavailable
28
BOLT (6X20)
09103-06251
Unavailable
29
.WASHER This part replaces 08322-01063.
08322-0106B
Unavailable
