2025 Kawasaki Ridge XR Crew Water Pipe Diagram

← All diagrams

Find the part on the Water Pipe diagram for your 2025 Kawasaki Ridge XR Crew, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

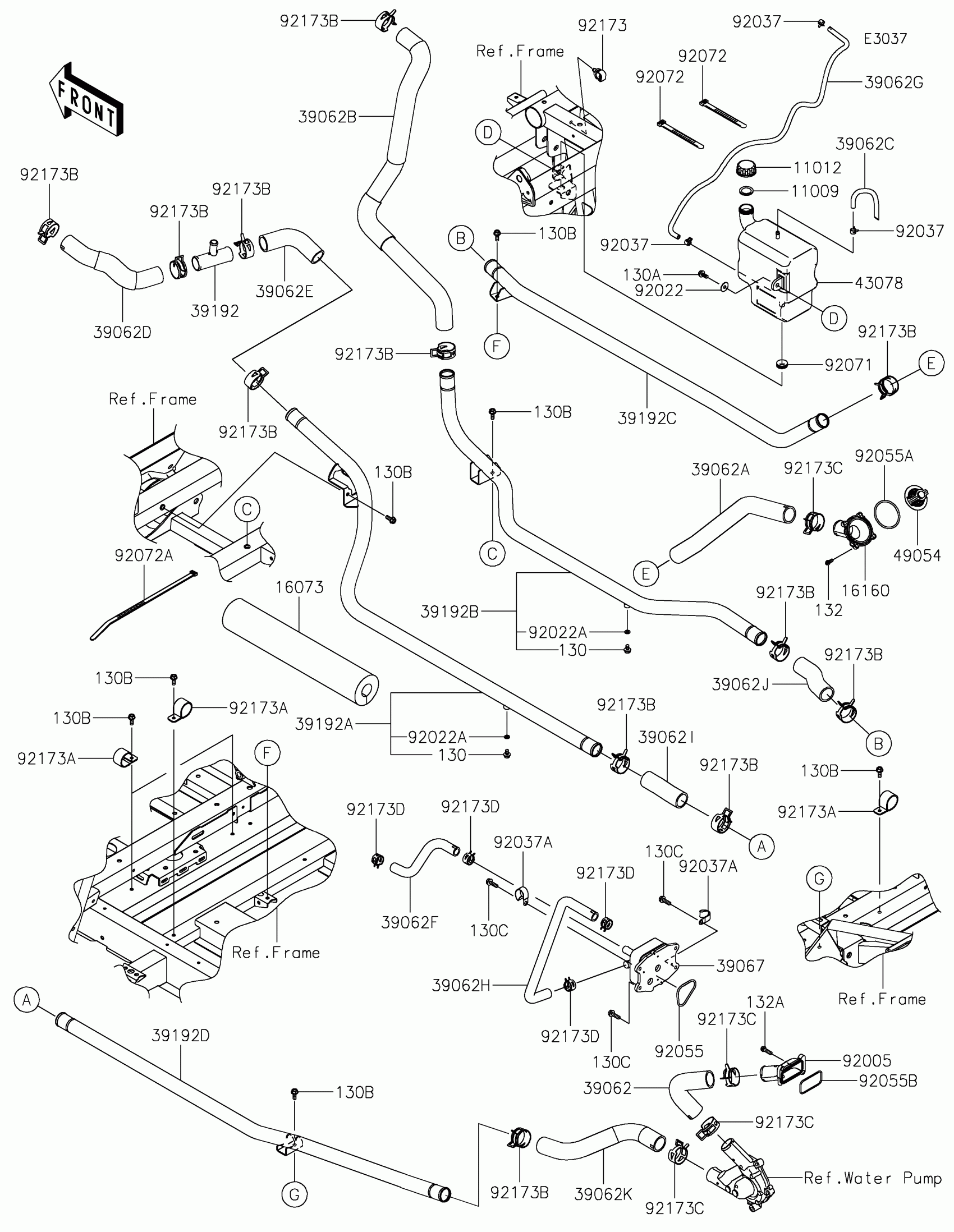

2025 Kawasaki Ridge XR Crew Water Pipe Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,RESERVOIR TANK CAP

11009-1145

1
Out of stock

11012

CAP

11012-1084

1
Out of stock

16073

INSULATOR

16073-0974

1
Out of stock

16160

BODY,THERMOSTAT

16160-0835

1
Out of stock

39062

HOSE-COOLING,W/PUMP-FITTING

39062-0953

1
Out of stock

39062A

HOSE-COOLING,ENGINE-PIPE RH

39062-0954

1
Out of stock

39062B

HOSE-COOLING,PIPE RH-RADIATOR

39062-0958

1
Out of stock

39062C

HOSE-COOLING,OVER FLOW

39062-0959

1
Out of stock

39062D

HOSE-COOLING,RADIATOR-FITTING

39062-0964

1
Out of stock

39062E

HOSE-COOLING,FITTING-PIPE LH

39062-0965

1
Out of stock

39062F

HOSE-COOLING,O/C-PIPE

39062-0966

1
Out of stock

39062G

HOSE-COOLING,RAD-RESERVOIR

39062-0969

1
Out of stock

39062H

HOSE-COOLING,HEAD-OIL COOLER

39062-0972

1
Out of stock

39062I

HOSE-COOLING,PIPE JOINT(L/H)

39062-1968

1
Out of stock

39062J

HOSE-COOLING,PIPE JOINT(R/H)

39062-1969

1
Out of stock

39062K

HOSE-COOLING,PIPE(L/H WATER)

39062-1996

1
Out of stock

39067

COOLER-OIL

39067-0023

1
Out of stock

39192

PIPE-WATER

39192-0707

1
Out of stock

39192A

PIPE-WATER,L/H FRONT

39192-0737

1
Out of stock

39192B

PIPE-WATER,R/H FRONT

39192-0739

1
Out of stock

39192C

PIPE-WATER,R/H REAR

39192-0740

1
Out of stock

39192D

PIPE-WATER,L/H REAR

39192-0751

1
Out of stock

43078

RESERVOIR

43078-0617

1
Out of stock

49054

THERMOSTAT

49054-0014

1
Out of stock

92005

FITTING

92005-1443

1
Out of stock

92022

WASHER,PLAIN,6.5X20X1

92022-165

1
Out of stock

92022A

WASHER,6.2X11X1

92022-304

1
Out of stock

92037

CLAMP,TUBE

92037-1461

1
Out of stock

92037A

CLAMP

92037-1993

1
Out of stock

92055

RING-O,46.4X3.1

92055-0752

1
Out of stock

92055A

RING-O,53.5X2.6

92055-0831

1
Out of stock

92055B

RING-O,FITTING

92055-0923

1
Out of stock

92071

GROMMET

92071-1115

1
Out of stock

92072

BAND,L=123

92072-030

1
Out of stock

92072A

BAND,L=292.1

92072-3509

1
Out of stock

92173

CLAMP,12MM DIA.

92173-0736

1
Out of stock

92173A

CLAMP

92173-1204

1
Out of stock

92173B

CLAMP,28.6MM

92173-1205

1
Out of stock

92173C

CLAMP,33.4MM

92173-1981

1
Out of stock

92173D

CLAMP

92173-2285

1
Out of stock

130

BOLT-FLANGED,6X10

130BA0610

1

$1.12

In stock

130A

BOLT-FLANGED,6X14

130BA0614

1

$1.12

In stock

130B

BOLT-FLANGED,6X16

130BA0616

1

$1.12

In stock

130C

BOLT-FLANGED,6X20

130CA0620

1

$1.41

In stock

132

BOLT-FLANGED-SMALL,5X16

132BA0516

1
Out of stock

132A

1

$2.05

In stock
