1978 Yamaha RD400 (RD400E) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1978 Yamaha RD400 (RD400E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

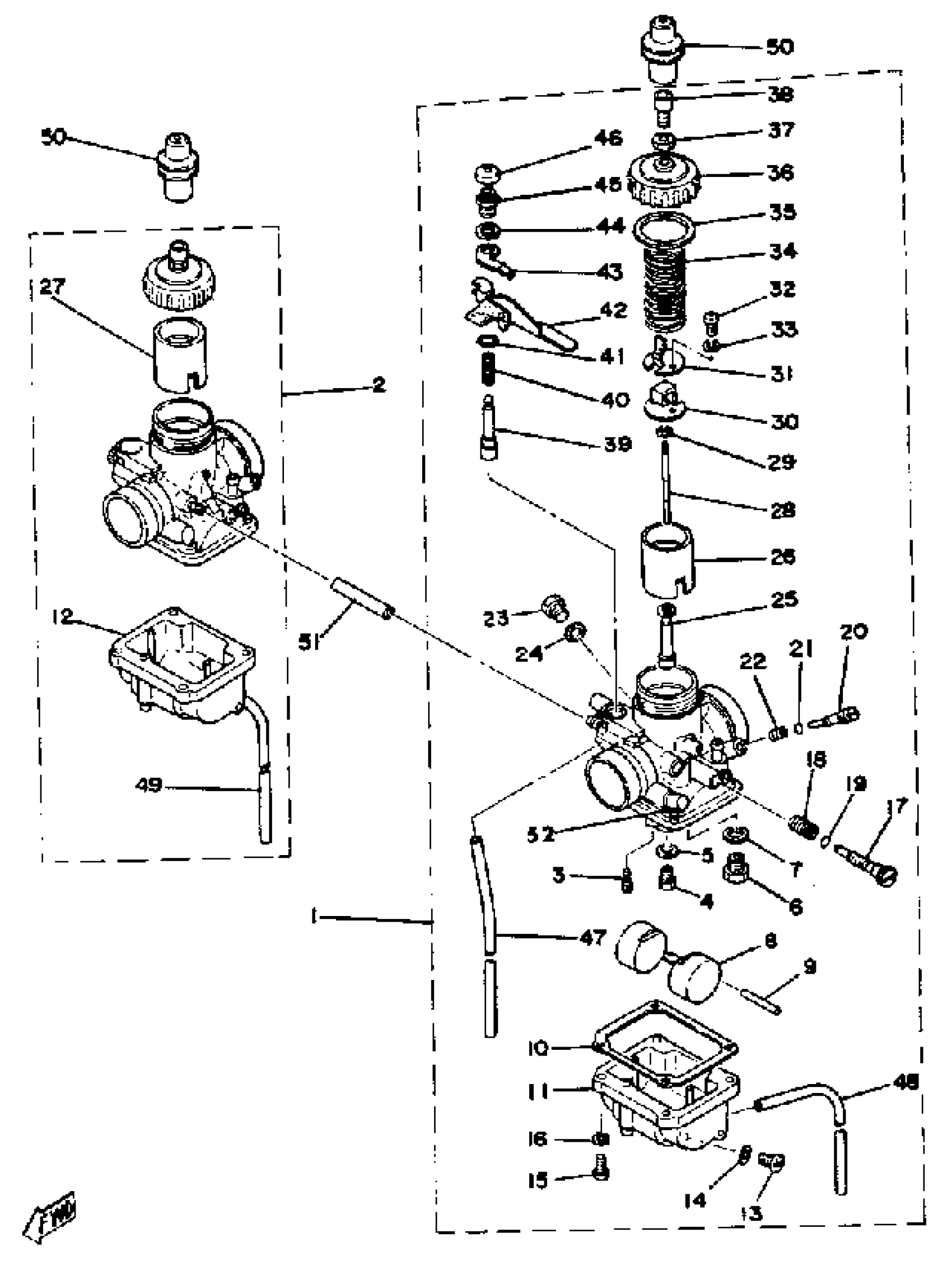

1978 Yamaha RD400 (RD400E) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

1A1-14101-00-00

1
Out of stock

2

INACTIVE PART NUMBER

1A1-14102-00-00

1
Out of stock

3

JET, PILOT (# 25)

193-14142-25-A0

1
Out of stock

4

JET, MAIN #110

137-14143-22-A0

1
Out of stock

4

. JET, MAIN #115

137-14143-23-A0

1
Out of stock

4

. JET, MAIN #120

137-14143-24-00

1
Out of stock

5

WASHER,MAIN JET

137-14153-00-00

1
Out of stock

6

NEEDLE VALVE SET

23L-14107-25-00

1
Out of stock

7

WASHER, VALVE SEAT

214-14195-00-00

1

$6.11

In stock

8

. FLOAT

1A0-14185-00-00

1
Out of stock

9

PIN, FLOAT

127-14186-00-00

1

$6.23

In stock

10

GASKET, FLOAT CHAMBER

360-14184-01-00

1

$31.99

In stock

11

. INACTIVE PART NUMBER

1A0-14181-14-00

1
Out of stock

12

. INACTIVE PART NUMBER

1A0-14183-00-00

1
Out of stock

13

PLUG, DRAIN

68V-14191-00-00

1
Out of stock

14

. GASKET

266-14126-00-00

1
Out of stock

15

SCREW, PAN HEAD(GA5)

98580-04014-00

—

$2.78

In stock

16

YBS67-4 WASHER, SPRING

92990-04100-00

—

$0.60

In stock

17

. SCREW, THROTTLE

493-14122-00-00

1
Out of stock

18

. SPRING, THROTTLE STOP

493-14133-00-00

1
Out of stock

19

O-RING

214-14147-00-00

—
Out of stock

20

AIR SCREW SET

10W-14104-00-00

—
Out of stock

21

O-RING (493-CARB.)

354-14147-00-00

—

$13.06

In stock

22

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

23

. SCREW

1A0-14991-00-00

1
Out of stock

24

WASHER

256-14956-01-00

—

$6.46

In stock

25

. NOZZLE, MAIN

360-14141-42-00

1
Out of stock

26

. INACTIVE PART NUMBER (#25)

1A0-14112-25-00

1
Out of stock

27

. INACTIVE PART NUMBER (#25)

1A0-14113-25-00

1
Out of stock

28

. NEEDLE

522-14116-01-00

1
Out of stock

29

CLIP

3FA-14137-00-00

—

$6.80

In stock

30

. PLATE

1A0-14243-00-00

1
Out of stock

31

. SPRING, PLATE

1A0-14253-00-00

1
Out of stock

32

SCREW PAN HEAD

98580-03010-00

—

$6.68

In stock

33

WASHER, SPRING

92990-03100-00

—

$6.17

In stock

34

. SPRING, THROTTLE VALVE

360-14131-00-00

1
Out of stock

35

GASKET

246-14126-00-00

—

$6.57

In stock

36

. TOP, MIXING CHAMBER

802-14158-00-00

1
Out of stock

37

NUT, WIRE ADJUSTING

802-14161-00-00

—

$6.65

In stock

38

. SCREW, CABLE ADJUSTING

360-14124-20-00

1
Out of stock

39

. PLUNGER, STARTER

1A0-14171-00-00

1
Out of stock

40

. SPRING, PLUNGER

256-14135-00-00

1
Out of stock

41

O-RING (248)

93220-09001-00

—

$3.98

In stock

42

. INACTIVE PART NUMBER

1A0-14175-00-00

1
Out of stock

43

PLATE, STARTER LEVER

170-14178-00-00

1
Out of stock

44

. INACTIVE PART NUMBER

1A0-14179-00-00

1
Out of stock

45

. INACTIVE PART NUMBER

500-14174-00-00

1
Out of stock

46

. COVER, PLUNGER CAP

802-14173-00-00

1
Out of stock

47

HOSE

88R-14987-00-00

1
Out of stock

48

HOSE (L700)

90445-05M07-00

1
Out of stock

49

HOSE (L700)

90445-05M07-00

1
Out of stock

50

INACTIVE PART NUMBER

1A0-14169-00-00

1
Out of stock

51

HOSE (L420)

90445-092K1-00

—

$10.63

In stock

52

INACTIVE PART NUMBER

1A1-14000-99-00

1
Out of stock
