2021 Kawasaki Ninja® ZX™-10RR (US) Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 2021 Kawasaki Ninja® ZX™-10RR (US), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

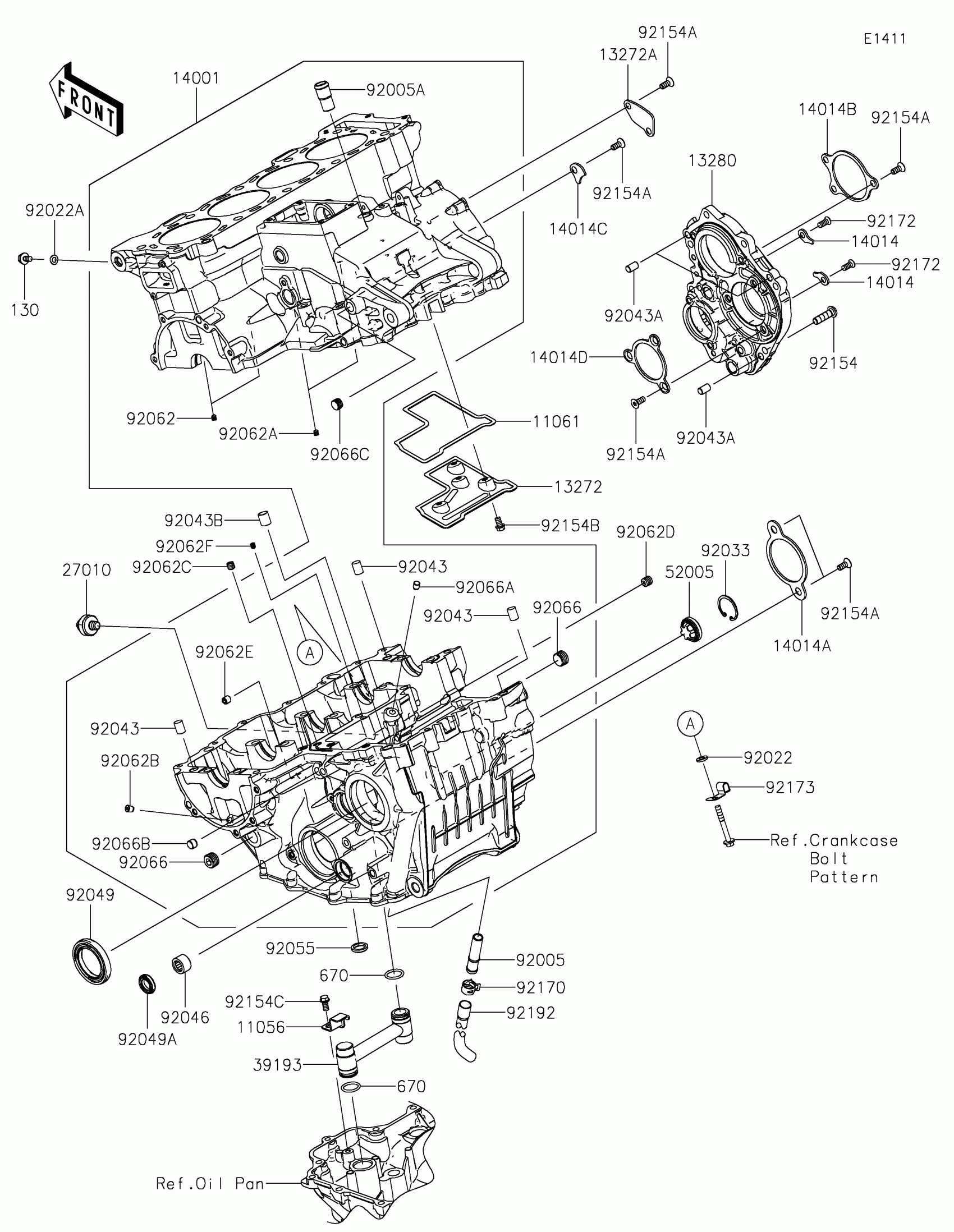

2021 Kawasaki Ninja® ZX™-10RR (US) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET,OIL PIPE

11056-0189

1

$3.68

In stock

11061

GASKET,BREATHER ROOM

11061-0435

1
Out of stock

13272

PLATE,BREATHER ROOM

13272-0886

1

$8.92

In stock

13272A

PLATE

13272-0887

1

$4.46

In stock

13280

HOLDER,TRANSMISSION

13280-0859

1

$183.68

In stock

14001

SET-CRANKCASE

14001-0729

1
Out of stock

14014

PLATE-POSITION

14014-0042

1

$3.29

In stock

14014A

PLATE-POSITION

14014-0044

1

$14.39

In stock

14014B

PLATE-POSITION

14014-0046

1

$17.80

In stock

14014C

PLATE-POSITION

14014-0559

1

$4.19

In stock

14014D

PLATE-POSITION

14014-0560

1

$17.80

In stock

27010

SWITCH,OIL PRESSURE

27010-1313

1
Out of stock

39193

PIPE-OIL

39193-0061

1

$78.56

In stock

52005

GAUGE

52005-1120

1
Out of stock

92005

FITTING

92005-0126

1
Out of stock

92005A

FITTING,BREATHER

92005-1238

1
Out of stock

92022

WASHER,6.5X13X2.0

92022-1523

1
Out of stock

92022A

WASHER,6.2X11X1

92022-304

1
Out of stock

92033

RING-SNAP

92033-1305

1
Out of stock

92043

PIN,10X14

92043-1506

1
Out of stock

92043A

PIN,8X14

92043-1567

1
Out of stock

92043B

PIN,10.1X12X14

92043-4009

1
Out of stock

92046

BEARING-NEEDLE,HK1412FM

92046-0043

1
Out of stock

92049

SEAL-OIL,TC38 57 8

92049-0068

1
Out of stock

92049A

SEAL-OIL,TC14245

92049-1520

1
Out of stock

92055

RING-O

92055-0211

1
Out of stock

92062

NOZZLE

92062-0004

1
Out of stock

92062A

NOZZLE

92062-0010

1
Out of stock

92062B

NOZZLE

92062-0012

1
Out of stock

92062C

NOZZLE,8X8

92062-0020

1
Out of stock

92062D

NOZZLE,10X10

92062-0021

1
Out of stock

92062E

NOZZLE

92062-0574

1
Out of stock

92062F

NOZZLE,6X8,SILVER

92062-1081

1
Out of stock

92066

PLUG

92066-0839

1
Out of stock

92066A

PLUG,OIL LINE,7.2X8

92066-1012

1
Out of stock

92066B

PLUG

92066-1013

1
Out of stock

92066C

PLUG

92066-1110

1
Out of stock

92154

BOLT,TORX,8X28

92154-0415

1
Out of stock

92154A

BOLT,TORX,6X11.7

92154-1821

1
Out of stock

92154B

BOLT,FLANGED,6X10

92154-1887

1
Out of stock

92154C

BOLT,FLANGED-SMALL,6X12

92154-1888

1
Out of stock

92170

CLAMP

92170-1938

1

$2.97

In stock

92172

SCREW,TORX,6X14

92172-0961

1
Out of stock

92173

CLAMP

92173-2446

1
Out of stock

92192

TUBE,10.5X13X80

92192-0985

1
Out of stock

130

BOLT-FLANGED,6X10

130BD0610

1

$3.24

In stock

670

O RING,18MM

670D2018

1
Out of stock
