1986 Kawasaki Ninja® 600 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1986 Kawasaki Ninja® 600, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

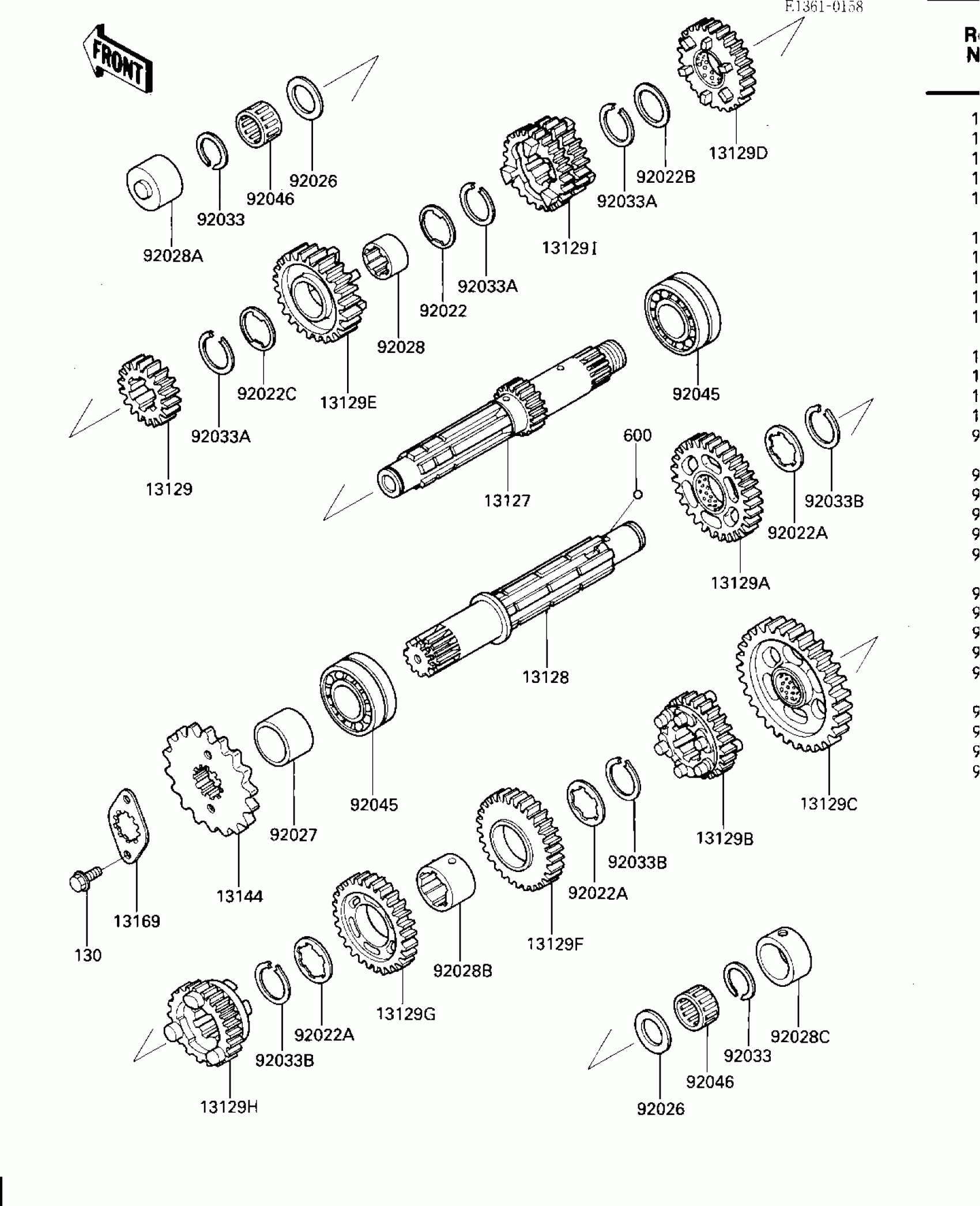

1986 Kawasaki Ninja® 600 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT,DRIVE,14T

13127-1008

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1119

1
Out of stock

13129

GEAR,INPUT 2ND,18T

13129-1077

1
Out of stock

13129A

GEAR,OUTPUT 2ND,32T

13129-1078

1
Out of stock

13129B

GEAR,OUTPUT 5TH,25T

13129-1083

1
Out of stock

13129C

GEAR,OUTPUT LOW,36T

13129-1564

1

$154.92

In stock

13129D

GEAR,INPUT 5TH,26T

13129-1657

1
Out of stock

13129E

GEAR,INPUT TOP,27T

13129-1658

1
Out of stock

13129F

GEAR,OUTPUT 3RD,29T

13129-1659

1
Out of stock

13129G

GEAR,OUTPUT 4TH,27T

13129-1660

1

$146.70

In stock

13129H

GEAR,OUTPUT TOP,23T

13129-1662

1
Out of stock

13129I

GEAR,INPUT 3RD&4TH,21T&24T

13260-1195

1
Out of stock

13144

SPROCKET-OUTPUT,15T(#530)

13144-1117

1
Out of stock

13169

PLATE,SPROCKET

13270-1060

1
Out of stock

92022

WASHER,TOOTHED,25.3X30X1

92022-1072

1
Out of stock

92022A

1

$5.74

In stock

92022B

WASHER,25.3X30X1

92022-161

1

$8.44

In stock

92022C

WASHER,TOOTHED,25.5X32X1

92024-033

1
Out of stock

92026

SPACER,20.3X30X2.0

92026-1022

1

$4.92

In stock

92027

COLLAR,25X32X23.5

92027-1106

1

$12.47

In stock

92028

1

$32.44

In stock

92028A

BUSHING,INPUT SHAFT

92028-1186

1

$32.93

In stock

92028B

1

$36.58

In stock

92028C

BUSHING,26X34X16.6

92028-180

1

$29.37

In stock

92033

RING-SNAP,20MM

92033-015

1

$3.39

In stock

92033A

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92033B

1

$3.69

In stock

92045

1

$74.98

In stock

92046

1

$23.88

In stock

130

BOLT-FLANGED,6X12

130G0612

1
Out of stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock
