1987 Kawasaki Ninja® 1000R Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 1987 Kawasaki Ninja® 1000R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

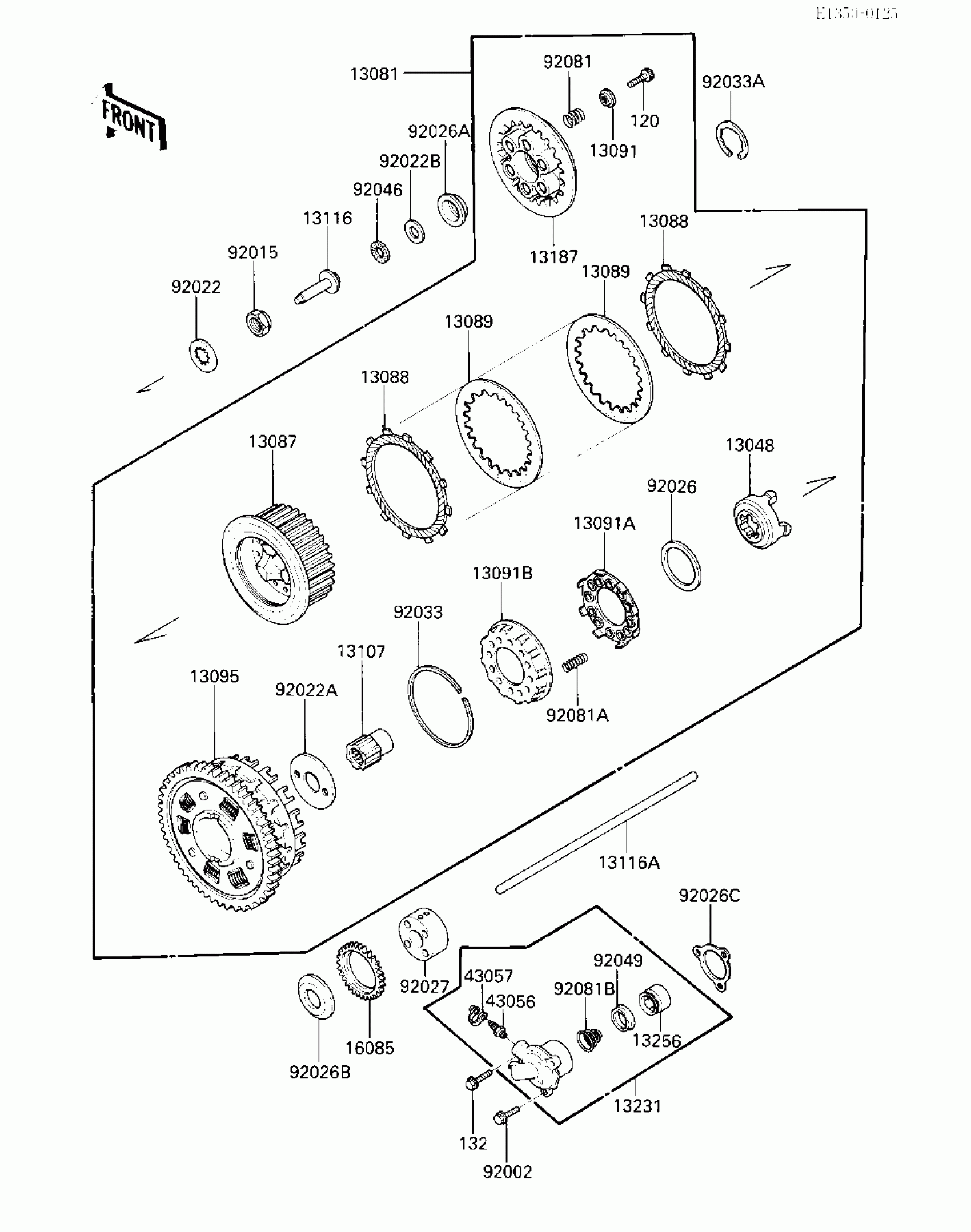

1987 Kawasaki Ninja® 1000R Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13048

CAM-DAMPER

13048-1007

1

$93.42

In stock

13081

CLUTCH-ASSY

13081-1208

1
Out of stock

13087

HUB,CLUTCH

13087-1009

1
Out of stock

13088

PLATE-FRICTION

13088-1051

1

$13.36

In stock

13089

PLATE-CLUTCH,T=2.3

13089-1004

1

$10.41

In stock

13091

1

$9.69

In stock

13091A

1

$24.24

In stock

13091B

1

$24.24

In stock

13095

HOUSING-COMP-CLUTCH

13095-1146

1

$512.19

In stock

13107

SHAFT,CLUTCH

13107-1024

1
Out of stock

13116

ROD-PUSH,CLUTCH

13116-1102

1

$37.48

In stock

13116A

ROD-PUSH,CLUTCH

13116-1115

1
Out of stock

13187

PLATE,CLUTCH OPERATNG

13187-1004

1
Out of stock

13231

RELEASE-ASSY-CLUTCH

13231-1066

1

$155.05

In stock

13256

PISTON,CLUTCH RELEASE

13256-1051

1
Out of stock

16085

GEAR,OIL PUMP

16085-1108

1

$159.72

In stock

43056

BREATHER

43056-1052

1

$11.32

In stock

43057

CAP-BREATHER

43057-1001

1

$3.89

In stock

92002

BOLT

92002-1613

1
Out of stock

92015

NUT,20MM

92015-1555

1

$10.37

In stock

92022

1

$11.79

In stock

92022A

1

$14.24

In stock

92022B

WASHER,15.1X29X1.0

92022-1463

1

$3.58

In stock

92026

SPACER,59X70X3.5

92026-1043

1

$30.12

In stock

92026A

SPACER,CLUTCH

92026-1202

1

$43.86

In stock

92026B

SPACER

92026-5001

1
Out of stock

92026C

1

$13.20

In stock

92027

COLLAR

92027-1710

1

$103.55

In stock

92033

RING-SNAP

92033-1029

1

$14.88

In stock

92033A

RING-SNAP,50MM

92033-1177

1

$8.56

In stock

92046

1

$11.45

In stock

92049

SEAL-OIL,PISTON

92049-1165

1
Out of stock

92081

SPRING,CLUTCH

92081-1114

1

$6.01

In stock

92081A

1

$7.44

In stock

92081B

1

$6.75

In stock

120

BOLT-SOCKET,6X16

120S0616

1
Out of stock

132

BOLT-FLANGED-SMALL

132J0680

1
Out of stock
