1981 Yamaha MX80 (MX80H) Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1981 Yamaha MX80 (MX80H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

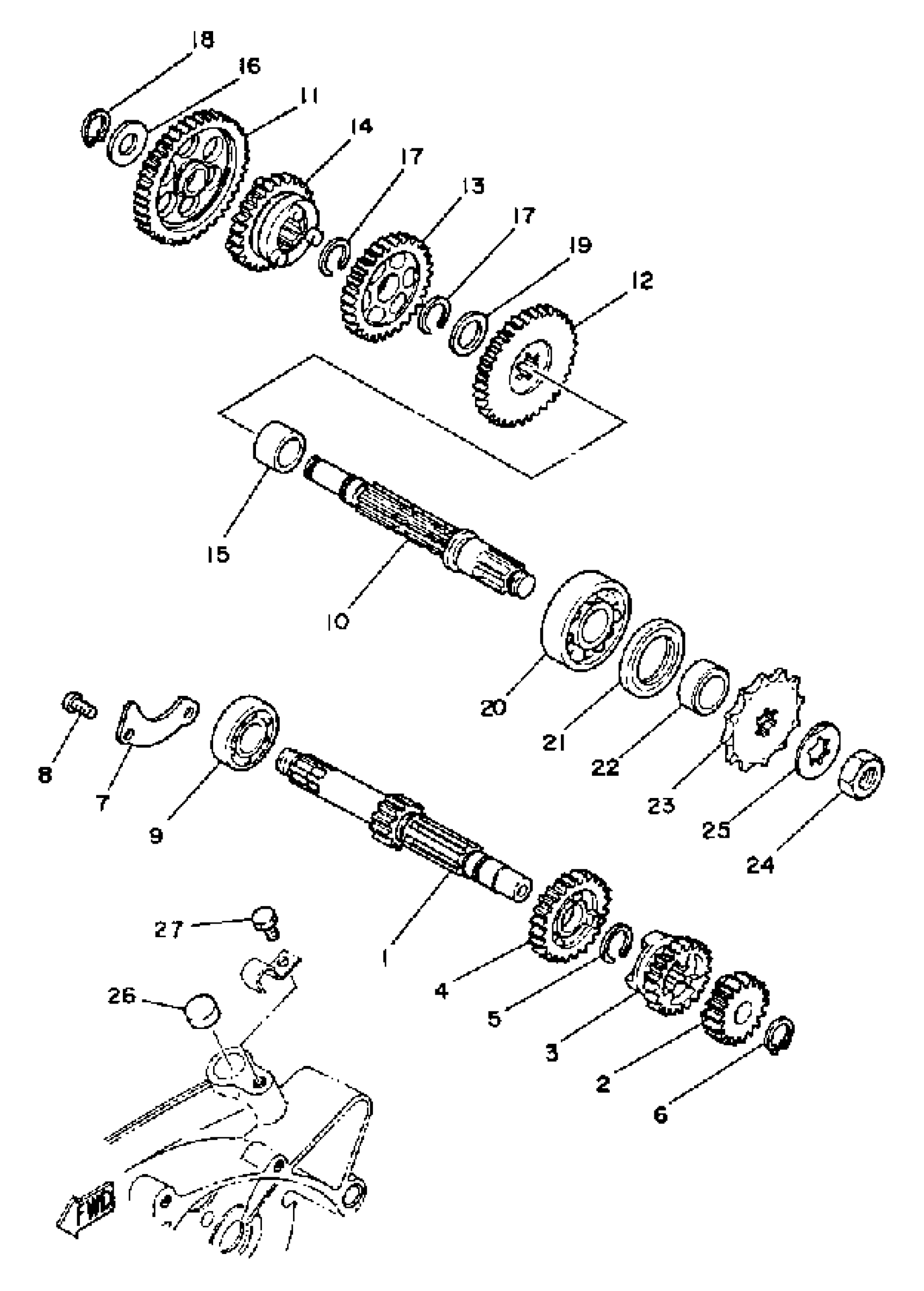

1981 Yamaha MX80 (MX80H) Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

AXLE, MAIN

353-17411-10-00

1
Out of stock

2

. GEAR, 2ND PINION

353-17121-11-00

1
Out of stock

3

. GEAR, 3RD PINION

353-17131-10-00

1
Out of stock

4

. GEAR, 4TH PINION

353-17141-12-00

1
Out of stock

5

CIRCLIP (4V0)

93440-16089-00

1
Out of stock

6

CIRCLIP(13M)

99009-13400-00

1

$5.66

In stock

7

PLATE, COVER

353-17471-00-00

1
Out of stock

8

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

9

1

$31.64

In stock

10

AXLE, DRIVE

598-17421-00-00

1
Out of stock

11

GEAR, 1ST WHEEL

353-17211-01-00

1
Out of stock

12

GEAR, 2ND WHEEL

353-17221-00-00

1
Out of stock

13

GEAR, 3RD WHEEL

353-17231-00-00

1
Out of stock

14

GEAR, 4TH WHEEL

353-17241-00-00

1
Out of stock

15

COLLAR

90387-16126-00

1
Out of stock

16

SHIM

257-17219-00-00

1
Out of stock

17

CIRCLIP (4V0)

93440-16089-00

1
Out of stock

18

CIRCLIP(13M)

99009-13400-00

1

$5.66

In stock

19

SHIM, (1.0T)

52G-17968-00-10

1
Out of stock

20

BRG,R-B 6303 47MM 115G NK

93306-30302-00

—

$39.88

In stock

21

OIL SEAL (25X40X5-101)

93102-25017-00

—

$4.20

In stock

22

COLLAR

90387-17137-00

1
Out of stock

23

SPROCKET, DRIVE

93811-13019-00

1
Out of stock

23

—

$13.85

In stock

23

SPROCKET, DRIVE

93811-15061-00

1
Out of stock

24

NUT LOCK (RD50)

90179-12181-00

—

$6.28

In stock

25

WASHER LOCK 283174640000

90215-13026-00

—

$5.74

In stock

26

PLUG(12Y)

90338-16029-00

—

$6.85

In stock

27

BOLT(3JP)

97017-06010-00

—

$2.62

In stock
