2020 Kawasaki Mule 4000 Trans™ Chassis Electrical Equipment Diagram

← All diagrams

Find the part on the Chassis Electrical Equipment diagram for your 2020 Kawasaki Mule 4000 Trans™, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

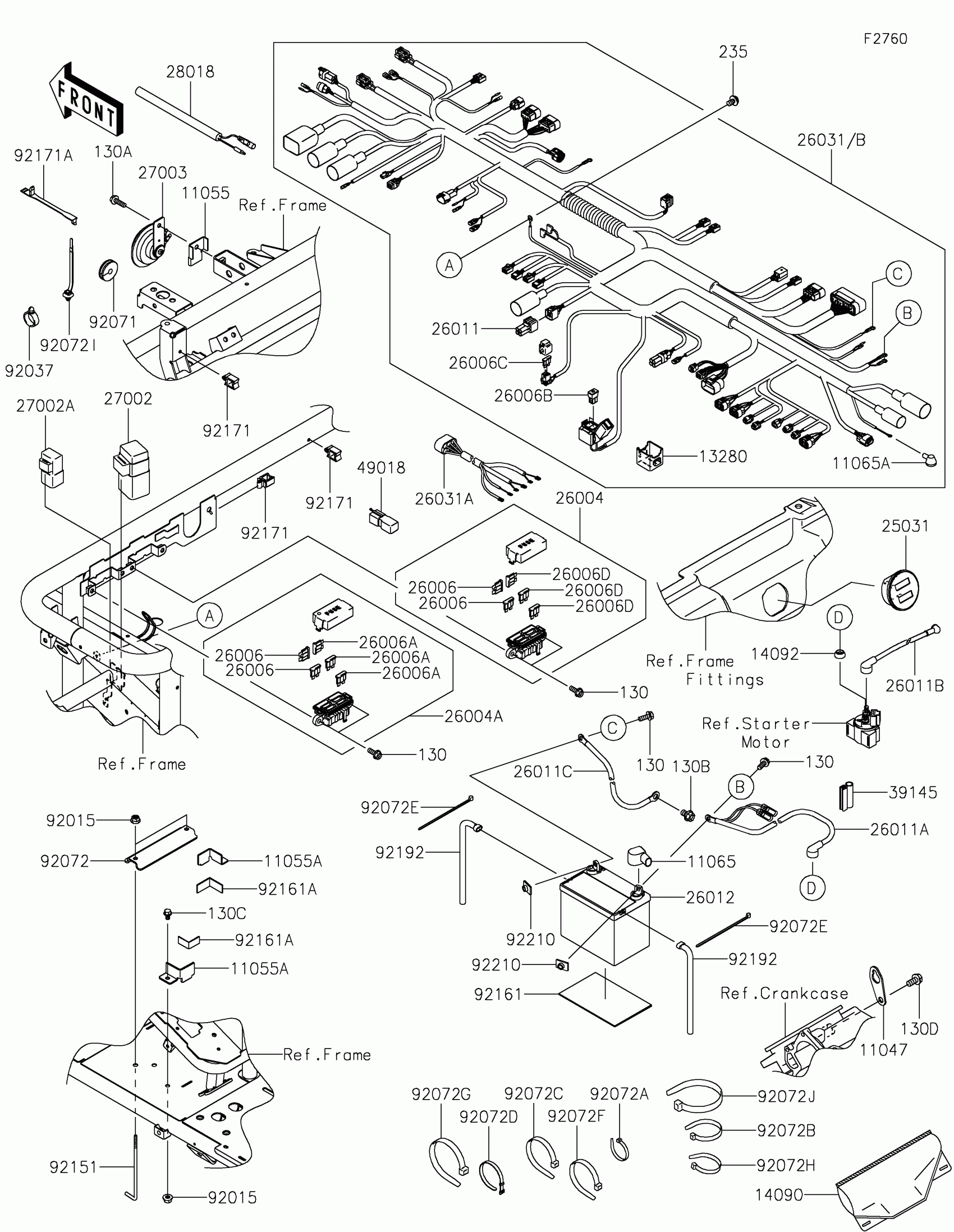

2020 Kawasaki Mule 4000 Trans™ Chassis Electrical Equipment Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11047

BRACKET,F.BLACK

11047-2056-9H

1

$7.80

In stock

11055

BRACKET,HORN

11055-0167

1

$3.19

In stock

11055A

BRACKET

11055-0433

1

$3.31

In stock

11065

1

$4.08

In stock

11065A

CAP,NEUTRAL SW.

11065-0726

1

$6.05

In stock

13280

HOLDER

13280-7508

1

$2.58

In stock

14090

COVER,COUPLER

14090-1611

1

$8.31

In stock

14092

COVER,MAGNETIC SW.

14092-0851

1

$1.63

In stock

25031

METER-ASSY

25031-0829

1

$108.49

In stock

26004

FUSE-ASSY

26004-0018

1

$39.94

In stock

26004A

FUSE-ASSY

26004-0019

1

$39.94

In stock

26006

1

$5.27

In stock

26006A

FUSE,BLADE,10A,RED

26006-0005

1

$4.77

In stock

26006B

1

$4.61

In stock

26006C

FUSE,7.5A

26006-0015

1

$4.61

In stock

26006D

1

$4.39

In stock

26011

WIRE-LEAD

26011-0037

1

$12.41

In stock

26011A

1

$17.02

In stock

26011B

WIRE-LEAD,STARTER

26011-0815

1

$52.75

In stock

26011C

1

$50.93

In stock

26012

BATTERY,12V 14AH

26012-0107

1

$115.35

In stock

26031A

HARNESS

26031-2080

1

$104.85

In stock

26031B

HARNESS,MAIN

26031-2459

1

$760.54

In stock

27002

RELAY-ASSY

27002-1068

1

$62.72

In stock

27002A

RELAY-ASSY

27002-1088

1

$38.14

In stock

27003

HORN

27003-1330

1

$65.47

In stock

28018

RESISTOR

28018-0553

1

$30.12

In stock

39145

TRIM-SEAL

39145-0046

1

$5.24

In stock

49018

DIODE

49018-0005

1

$42.75

In stock

92015

NUT,FLANGED,8MM

92015-1406

1

$3.53

In stock

92037

CLAMP,HOSE

92037-1827

1

$5.93

In stock

92071

GROMMET

92071-1136

1

$7.29

In stock

92072

BAND

92072-0112

1

$11.29

In stock

92072A

BAND,L=123

92072-030

1

$3.97

In stock

92072B

BAND,L=149

92072-031

1

$3.97

In stock

92072C

BAND,L=218

92072-032

1

$3.97

In stock

92072D

BAND,L=186

92072-056

1

$3.97

In stock

92072E

BAND,92X2.4

92072-0791

1

$0.47

In stock

92072F

BAND,L=202

92072-1195

1

$1.34

In stock

92072G

BAND,L=250

92072-1237

1

$1.80

In stock

92072H

BAND,L=188

92072-1239

1

$1.51

In stock

92072I

1

$2.97

In stock

92072J

BAND,L=368.3

92072-3872

1

$1.39

In stock

92151

BOLT,BATTERY

92151-1897

1

$5.30

In stock

92161

DAMPER

92161-0578

1

$3.80

In stock

92161A

DAMPER

92161-0580

1

$2.00

In stock

92171

CLAMP

92171-0290

1

$3.29

In stock

92171A

CLAMP

92171-1365

1

$3.76

In stock

92192

TUBE,BREATHER,7X10X210,WHT MK

92192-1680

1
Out of stock

92210

NUT,PLATE,6MM

92210-1352

1
Out of stock

130

BOLT-FLANGED,6X16

130BA0616

1

$1.12

In stock

130A

BOLT-FLANGED,6X20

130BA0620

1

$1.49

In stock

130B

BOLT-FLANGED,8X12

130BA0812

1

$0.92

In stock

130C

BOLT-FLANGED,8X14

130BA0814

1

$1.78

In stock

130D

BOLT-FLANGED,8X16

130BA0816

1

$1.03

In stock

235

1

$3.49

In stock
